Simulation berechnen

Andockfenster Simulation > Simulation berechnen

Nach der Definition und Bearbeitung einer Simulation muss diese zunächst immer berechnet werden. Nur dann wird der aktuelle Stand der Simulation abgespielt und zusammen mit der Konstruktion gespeichert. Eine Ausnahme ist die Änderung von Ansichtsverläufen. Diese wirkt sich immer sofort auf die Simulation aus, d.h. es ist nicht nötig, eine Berechnung zu starten.

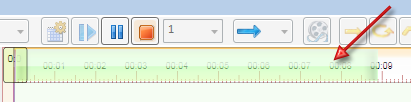

Die Fortschrittsanzeige verdeutlicht wie weit die Simulation bezogen auf die Motoren, Förderbänder und Gravitation berechnet wurde.

Bei der Berechnung ist Folgendes zu beachten:

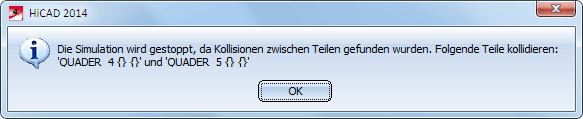

• Ist unter Einstellungen die Checkbox Berechnung bei Kollision beenden aktiv, dann wird die Berechnung der Bewegungssimulation bei der ersten Kollision zweier Bauteile beendet. In diesem Fall erscheint ein Dialog und die betroffenen Bauteile werden markiert.

• Die Abspielgeschwindigkeit und -art haben keinen Einfluss auf die Berechnung.

Beachten Sie:

• Deaktivierte Motoren werden bei der Berechnung einer Simulation nicht berücksichtigt.
• In schattierten Ansichten wird bei Berechnung eine Vorschau der Simulation angezeigt. Dies gilt nicht für die Darstellungsarten Glasmodell und Hidden-Line.
