Thema: HiCAD 3D

Explosion: Video generieren

Explosion > Video > Ausgabe

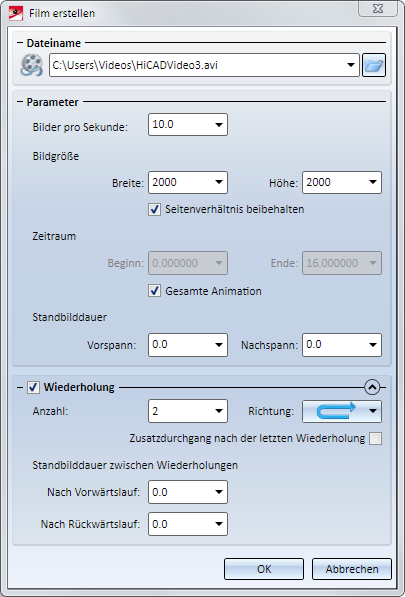

Mit dieser Funktion können Sie Filme von Explosionen erstellen.

Wählen Sie das Verzeichnis aus, in dem der Film abgelegt werden soll und geben Sie den Dateinamen an. Als Dateiformat wird automatisch .AVI vergeben.
Bestimmen Sie die Bildfrequenz, d.h. die Anzahl der Bilder pro Sekunde.
Bestimmen Sie die Bildgröße für die Filmausgabe.
Legen Sie den Zeitraum der Explosion fest, der als Film ausgegeben werden soll. Soll die komplette Explosion als Film ausgegeben werden, dann aktivieren Sie die Checkbox Gesamte Animation.
Am Anfang und Ende der Explosion kann ein Standbild als Vor- bzw. Nachspann angezeigt werden. Geben Sie die Dauer der Standbildanzeige an.
Durch Aktivieren der Checkbox Wiederholung sind weitere Optionen verfügbar. Hier können Sie festlegen, wie oft der Aufzeichnungszeitraum im Film durchlaufen wird. Dabei stehen folgende Laufrichtungen zur Verfügung:

	vorwärts Jede Wiederholung beginnt mit dem Anfang des gewählten Zeitintervalls.
	rückwärts Jede Wiederholung beginnt mit dem Ende des gewählten Zeitintervalls.
	vor / zurück jede Wiederholung besteht aus einem Vorwärts- und Rückwärtslauf der Explosion. Begonnen wird mit dem Anfang des gewählten Zeitintervalls.
	zurück / vor Jede Wiederholung besteht aus einem Rückwärts- und Vorwärtslauf der Explosion. Begonnen wird mit dem Ende des gewählten Zeitintervalls.

Darüber hinaus kann bei den Richtungen vor / zurück sowie zurück /vor als Zusatzdurchgang ein weiterer Vorwärts- bzw. Rückwärtslauf hinzugefügt werden, indem die entsprechende Checkbox aktiviert wird. Sinn dieser Option ist es, keine komplette Wiederholung zu implementieren, sondern die erstellte Explosion quasi nochmal durchlaufen zu lassen und in der Endposition zu bleiben -also eine „halbe Wiederholung“ zu machen.

Zwischen den einzelnen Wiederholungen lassen sich zusätzliche Standbildphasen einschieben.

Klicken Sie nach Eingabe der Daten auf OK.
Das Fenster Videocodec wird angezeigt. Wählen Sie hier Ihren Codec für die Videokomprimierung .

Zur Auswahl stehen hier alle auf Ihrem Rechner installierten Codecs. Ggf. müssen Sie benötigte Codecs nachinstallieren. Beachten Sie bitte, dass die Codecs nicht Bestandteil von HiCAD sind!
Nehmen Sie die gewünschten Einstellungen (Codec-abhängig) vor und beenden Sie das Fenster mit OK.

Wenn Sie das Fenster mit OK verlassen, wird die Generierung des Films gestartet.

Ein Beispiel:

Für das folgende Video ist die Explosionsansicht des Abschnitts Beispiel Explosionsdarstellung (3D) verwendet worden.

Hinweise:

Der Codec wird nicht dauerhaft eingestellt. Stattdessen erscheint der Auswahldialog Videocodec bei jedem neuen Aufruf der Funktion Film erstellen. Haben Sie eine Auflösung angegeben, die der gewählte Codec nicht verarbeiten kann, dann passt HiCAD die Auflösung automatisch an. Eine solche Anpassung kann z. B. das "Abrunden" der Höhe und Breite auf eine durch 4 teilbare Zahl sein.
Die Teile bewegen sich mit konstanter Zeit pro Transformation. Dies Zeit lässt sich mit der Funktion Zeiteinstellung einstellen.
