Thema: HiCAD 3D

Explosionsdarstellung

HiCAD ermöglicht eine weitestgehend automatische Generierung von Explosionsdarstellungen. Dazu wird die aktive Ansicht in eine Explosionsansicht umgewandelt. Diese zeigt die Bauteile der Konstruktion oder einzelner Baugruppen in "zerlegter Darstellung" an - auf Wunsch auch mit Montagespuren. Die Zerlegung basiert auf Verschiebungen, Drehungen oder konzentrischen Transformationen der Bauteile. Explosionsansichten werden zusammen mit der Geometrie in der SZA-Datei gespeichert. Da alle Transformationen in einem Explosionsprotokoll aufgezeichnet werden , lassen sie sich jederzeit nachträglich ändern.

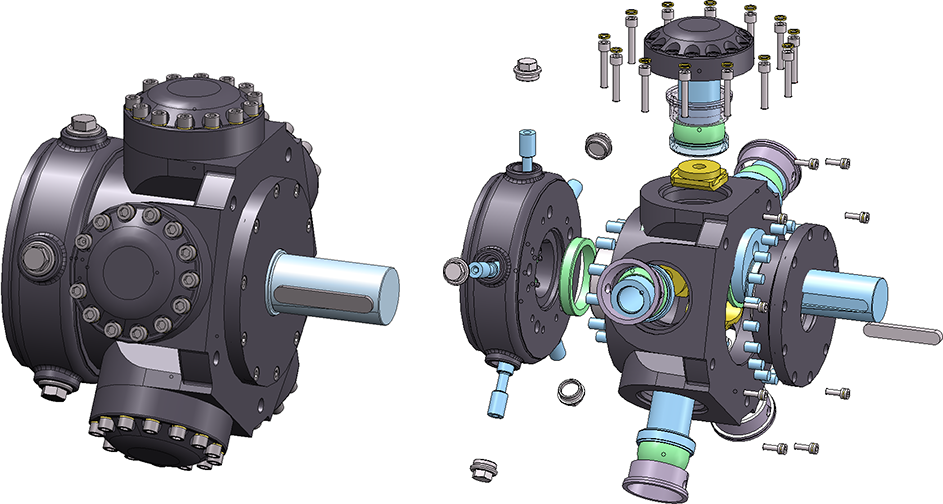

Beispiel einer Explosionsdarstellung (einige der Deckel sind hier ausgeblendet worden)

Um die aktive Ansicht in eine Explosionansicht umzuwandeln, stehen Ihnen folgende Möglichkeiten zur Verfügung:

• Sie aktivieren die gewünschte Ansicht und rufen dann die Funktion Explosionsdarstellung auf.
• Sie aktivieren die gewünschte Ansicht und rufen die Funktion Explosion aktivieren über die Registerkarte Explosion auf.
• Sie aktivieren die gewünschte Ansicht und wählen die Funktion Explosion aktivieren im Andockfenster Explosion.

Nach dem Aufruf einer oben genannten Funktion wechselt HiCAD in den Modus Explosion. Ist die aktive Ansicht bereits eine Explosionsansicht, dann werden im Andockfenster Explosion die entsprechenden Transformationen angezeigt. Falls nicht, wird die aktive Ansicht zur Explosionsansicht.

Zur Definition einer Explosionsansicht gehen Sie folgendermaßen vor:

1. Laden Sie die entsprechende Konstruktion.
2. Legen Sie eine neue Ansicht für die Explosionsdarstellung an und aktivieren Sie diese Ansicht.
3. Rufen Sie dann die Funktion Explosionsdarstellung auf.
4. HiCAD wechselt in den Modus Explosion. In diesem Modus definieren Sie die gewünschten Transformationen. Dazu wird das jeweilige Dialogfenster Verschiebung, Drehung oder Konzentrik angezeigt.
5. Nach der Definition der Explosionsansicht können Sie den Modus Explosion mit der Funktion Explosion beenden wieder verlassen.

Sämtliche Transformationen der Explosionsansicht werden protokolliert. Dieses Protokoll wird - ähnlich dem Feature-Protokoll - im Andockfenster Explosion angezeigt. Über dieses Andockfenster lassen sich Transformationen einer Explosion nachträglich ändern.

Die Themen:

• Die Registerkarte Explosion
• Der Modus Explosion
• Das Andockfenster Explosion
• Definition einer Explosionsansicht
• Bearbeiten einer Explosionsansicht
• Beispiel

Explosionsdarstellung • Darstellungsfunktionen
