Darstellungsfunktionen

Ansichten > Darstellung

Für Ansichten stehen verschiedenste Darstellungsmöglichkeiten zur Verfügung. Das Spektrum reicht vom Glasmodell über die Hidden-Line-Darstellung bis hin zum nahezu fotorealistischen schattierten Modell. Die Darstellungsfunktionen beziehen sich bis auf wenige Ausnahmen immer auf die aktive Ansicht.

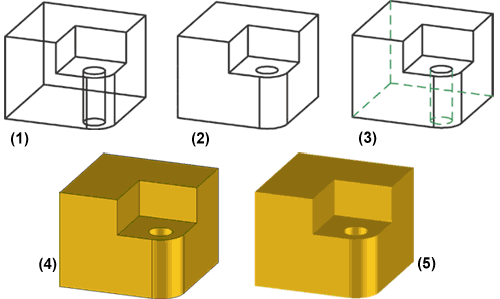

(1) Glasmodell, (2) Hidden-Line, (3) Hidden-Line gestrichelt, (4) Schattiert mit Kanten, (5) Schattiert ohne Kanten

Schattiert mit Kanten

Stellt die Teile der aktiven Ansicht schattiert dar. Die Bauteilkanten werden dabei ausgeblendet. Als Schattierungsverfahren wird "Gouraud" benutzt.

Unter stehen im Menü Darstellung weitere Funktionen zur Verfügung:

Aktive Ansicht
	Schattiert mit Hidden-Line Schattiert die Teile der aktiven Ansicht. Die sichtbaren Kanten werden dargestellt. Als Schattierungsverfahren wird "Gouraud" verwendet. Falls zuvor keine Einstellung der Schattierungsparameter erfolgt ist, dann wird die Farbdatei M_HiCAD (.FRD) und parallele Beleuchtung von vorn angenommen. Die Darstellung der Kanten erfolgt entsprechend der aktuell eingestellten Kantenmodell-Parameter.
	Sichtbarkeit übernehmen Übernimmt die Schattierungseinstellung einer beliebigen Ansicht für die aktive Ansicht. Identifizieren Sie die Ansicht, deren Schattierung Sie übernehmen wollen

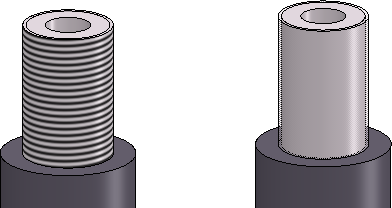

	Schattierte Darstellung Mit dieser Funktion lässt sich für die aktive Ansicht die Darstellung von Gewinden ändern sowie die Panoramaspiegelung und die Sichtbarkeit von Texturen ein-/ausschalten. Dazu wird das Fenster Schattierte Darstellung angezeigt. Gewinde Hier können Sie durch Auswahl der gewünschten Optionen wählen, ob Gewinde der aktiven Ansicht mit Gewindetextur oder transparent dargestellt werden sollen. Außengewinde - links mit Gewindetextur, rechts transparent Panorama spiegeln HiCAD bietet die Möglichkeit, Umgebungen zu simulieren. Dazu wird dem Blatt- oder Modellbereich ein Panorama zugewiesen. In diesem Fall können die Oberflächen schattierter Modelle dieses Panorama, d.h. die Umgebung, spiegeln. Um diese Umgebungsspiegelung zu aktivieren, verwenden Sie die Checkbox Panorama spiegeln. Durch Deaktivieren der Checkbox heben Sie diesen Effekt wieder auf. Texturen Durch Aktivierung/Deaktivierung dieser Checkbox lässt sich die Sichtbarkeit von Texturen ein- bzw. ausschalten. Die Deaktivierung der Sichtbarkeit von Texturen kann sinnvoll sein, um die Bearbeitung von großen Konstruktionen mit vielen Texturen effizienter zu gestalten.
Alle Ansichten
	Alle Ansichten Glasmodell Stellt alle Ansichten der aktuellen Konstruktion als Glasmodell dar. Dies gilt auch für ausgeblendete Ansichten.
	Alle Ansichten Hidden-Line Wählt für alle Ansichten der aktuellen Konstruktion die Hidden-Line-Darstellung - auch für ausgeblendete Ansichten.
	Alle Ansichten Hidden-Line gestr. Wählt für alle Ansichten der aktuellen Konstruktion die Darstellung Hidden-Line gestrichelt - auch für ausgeblendete Ansichten.
	Schattierte Darstellung Diese Funktion entspricht der gleichnamigen Funktion unter Aktive Ansicht, wirkt sich jedoch auf alle Ansichten der Konstruktion aus. Sind den Ansichten der Konstruktion unterschiedliche Parameter für die schattierte Darstellung zugeordnet, dann wird dies im Dialogfenster Schattierte Darstellung gekennzeichnet, z.B. Wenn Sie mit dem Cursor auf das Info-Symbol zeigen, wird eine entsprechende Meldung ausgegeben, z.B.

Glasmodell

Stellt alle Kanten, auch die verdeckten, sichtbar dar. Man spricht deshalb von "Glasmodell", weil diese Einstellung nur für durchsichtige Materialien realistisch ist. Ein Vorteil dieser Darstellung ist die Bildaufbaugeschwindigkeit, da keine Sichtbarkeitsberechnungen durchgeführt werden müssen.

Hidden-Line

Blendet verdeckte Kanten aus.

Hidden-Line gestrichelt

Stellt verdeckte Kanten gestrichelt dargestellt. Die verdeckten Kanten eines auf Schicht 40 liegenden Körpers (Glas) werden hier nicht berücksichtigt.

Schattiert ohne Kanten

Schnelle, schattierte Berechnung mit Darstellung der sichtbaren Kanten. Die Darstellung der Kanten erfolgt entsprechend der aktuell eingestellten Kantenmodell-Parameter – mit Ausnahme freier Kanten.

Quick-Hidden-Line

Stellt die Kanten in der Flächenfarbe dar und blendet verdeckte Kanten aus.

Quick-Hidden-grey

Stellt die Kanten in der Flächenfarbe dar und die verdeckten Kanten grau. Die Funktion lässt sich auch direkt über die Symbolleiste Ansichtsfunktionen aktivieren.

Nur aktive Ansicht darstellen

Blendet alle Ansichten mit Ausnahme der aktiven Ansicht aus.

Alle Ansichten darstellen

Hinweise:

Die Funktionen Glasmodell, Quick-Hidden-Line, Schattiert mit Kanten und Schattiert ohne Kanten lassen sich auch über die transparente Symbolleiste aufrufen.

Die Funktionen lassen sich auch über das Kontextmenü für Ansichten aufrufen.

Schraffuren und Kantenfarben von 3D-Teilen werden bei den Sichtbarkeits- und Schattierungsfunktionen wie folgt berücksichtigt:

Schraffuren: immer

Kantenfarben: bei den Funktionen Glasmodell, Hidden Line, Hidden-Line gestrichelt und Schattiert + Hidden-Line.

3D-Teilen können Sie in einzelnen Ansichten eine Sonderdarstellung zuweisen. Dazu verwenden Sie die Funktionen unter Eigenschaften in Ansicht im Menü Eigenschaften ändern.

Weitere Funktionen zur Schattierung finden Sie unter Konstruktion > Extras > Tools.

Bei der Hidden-Line Darstellung lesen Sie bitte auch die Informationen zum Hidden-Line-Kollisionscheck.

Farbe, Srtrichart und Schicht verdeckter Kanten lassen sich über das Konfigurationsmanagement unter Zeichnung > Ansichten voreinstellen. Wird dort als Schicht -1 gewählt (Default), dann wird die Schicht von HiCAD automatisch bestimmt. Das hängt davon ab, zu welchem Teil die jeweilige Kante gehört.

Mittellinien, Achsenkreuze und Stahlbauachsen werden bei der Darstellung Hidden Line Gestrichelt immer rot, gestrichelt dargestellt. Die Verdeckungseinstellungen unter Ansichten > Eigenschaften > Elemente ein-/ausblenden werden dabei ignoriert, ebenso die entsprechenden Voreinstellungen im Konfigurationsmanagement unter Zeichnung > Ansichten > Kantenausblendung und -verdeckung. Dagegen werden bei der Darstellung Hidden Line die Verdeckungseinstellungen für Mittellinien, Achsenkreuze und Stahlbauachsen unter Ansichten > Eigenschaften > Elemente ein-/ausblenden beachtet.
