Funktion
Beschreibung
Winkel + Distanz
In diesem Modus – HiCAD-Voreinstellung – werden der Winkel und die Distanz zum letzten Punkt angezeigt. Zur Bestimmung des Folgepunktes setzen Sie den Cursor an die gewünschte Position, und übernehmen diese mit der linken Maustaste.
Alternativ können Sie die Distanz auch über die Tastatur eingeben. Setzen Sie den Cursor so, dass der richtige Winkel angezeigt wird, und drücken Sie die Leertaste. Geben Sie die gewünschte Distanz ein, und drücken Sie OK.
Beispiel
Richtung + Distanz

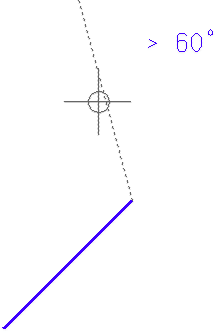

Hier wird zunächst nur der Winkel zum vorhergehenden Punkt angezeigt.
Übernehmen Sie den angezeigten Winkel mit der linken Maustaste, oder drücken Sie die Leertaste, und geben Sie den Winkel über die Tastatur ein. HiCAD blendet dann eine entsprechende Hilfslinie ein.

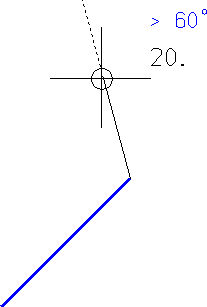

Anschließend wird am Cursor die Distanz angezeigt. Diese wird ausgehend vom letzten Punkt auf der Winkel-Hilfslinie abgetragen. Übernehmen Sie die Distanz mit der linken Maustaste oder geben Sie diese - nach Drücken der Leertaste - über die Tastatur ein. Dieser Modus gilt immer nur für eine Eingabe, danach ist wieder der in der Datei SKIZZTEC.DAT voreingestellte Rastermodus aktiv.
XY-Raster

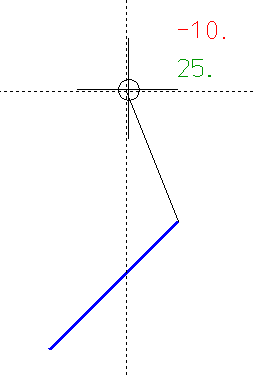

Der X- und Y-Abstand zum letzten Punkt werden angezeigt. Zur Bestimmung des Folgepunktes setzen Sie den Cursor an die gewünschte Position, und übernehmen diese mit der linken Maustaste.
Alternativ können Sie die Werte auch über die Tastatur eingeben. Drücken Sie dazu die Leertaste, und geben Sie im Eingabefenster den X- und den Y-Abstand getrennt durch ein Leerzeichen oder Komma ein, z.B. 100 50. Verlassen Sie das Eingabefenster OK.
Absoluter
Winkel
Bei der absoluten Anzeige bezieht sich der Winkel auf die X-Achse des Koordinatensystems. Ist die absolute Winkelanzeige aktiv, dann wird der Winkel am Cursor in Rot angezeigt.
Relativer
Winkel
Bei der relativen Winkelanzeige bezieht sich der Winkel auf die letzte Linie. Ist diese Anzeige aktiv, dann erfolgt die Winkelanzeige in Cyan.
