Fonctions pour nuages de points

Nuage de points

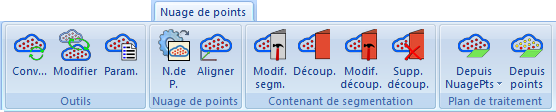

Les fonctions spécifiques pour nuages de points se trouvent dans l’onglet Nuage de points.

Les fonctions disponibles sont les suivantes :

	Démarrer la conversion en nuage de points Cette fonction permet de démarrer la conversion en nuage de points. Le fichier du nuage de points devant être converti doit être disponible au format .E57 ; il sera ensuite converti en un nuage de points de projet au format .LSPROJ.
	Paramètres pour nuage de points Grâce à cette fonction, vous pouvez modifier la taille de représentation des points d’un nuage de points. Vous pouvez ainsi conserver une image plate du nuage de points, même lorsque vous zoomez sur celui-ci. La fonction est accessible depuis la barre d’outils transparente.
	Actualiser les références du nuage de points Grâce à cette fonction, vous pouvez remplacer des nuages de points par d’autres nuages de points. Elle s’active automatiquement lorsque vous chargez une scène et que HiCAD ne parvient pas à trouver le nuage de points contenu dans celle-ci depuis son chemin d’accès.
	Ajouter un nuage de points Grâce à cette fonction, vous pouvez importer un nuage de points au format .LSPROJ dans la scène HiCAD existante.
	Aligner le nuage de points Cette fonction permet de modifier l’alignement choisi lors de l’ajout du nuage de points dans la scène.
	Modifier un contenant de segmentation Les nuages de points étant généralement d’une taille très importante, on ne peut les utiliser de façon optimale qu’une fois les parties non nécessaires du nuage de points masquées. Pour ce faire, HiCAD crée d’abord un contenant de segmentation lors de l'ajout du nuage de points, qui entoure complètement ce dernier. En déplaçant, en redimensionnant et en faisant pivoter le nuage de points ou en procédant à des découpages dans la zone du contenant, il est ensuite possible de masquer temporairement certaines zones du nuage de points de façon à pouvoir mesurer ou modifier plus facilement les zones restantes.
	Découper Cette fonction permet de découper les nuages de points afin d’en masquer les zones non désirées.
	Modifier les découpages Cette fonction permet de redimensionner, de déplacer et de faire pivoter les découpages...
	Supprimer les découpages Cette fonction permet de supprimer les découpages du contenant de segmentation.
	Sélectionner le plan depuis nuage de points Cette fonction permet de poser un plan d’usinage à partir des points d'un nuage de points (ex: d'une paroi).
	Sélectionner le plan depuis des points Cette fonction permet de poser un plan d’usinage à partir des points de plusieurs points d'un nuage de points (ex: d'une paroi).

Vous pouvez aussi accéder aux fonctions Ajouter un nuage de points et Conversion en nuage de points depuis le menu Scène > Insérer un élément > Expl. .

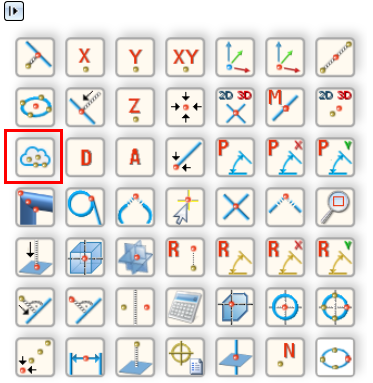

L’option spécifique aux nuages de points (PW) Point de nuage de points est également disponible (en 2D comme en 3D) dans le menu Options de point. Grâce à cette option de point, vous pouvez sélectionner les points d’un nuage de points - ceux-ci se trouvent toujours sur la partie visible de l’objet scanné. Cette fonction se révèle donc particulièrement importante lorsque vous souhaitez mesurer des éléments du nuage de points.

L'option de point Point de nuage de points peut également être activée en appuyant sur la touche C de votre clavier.

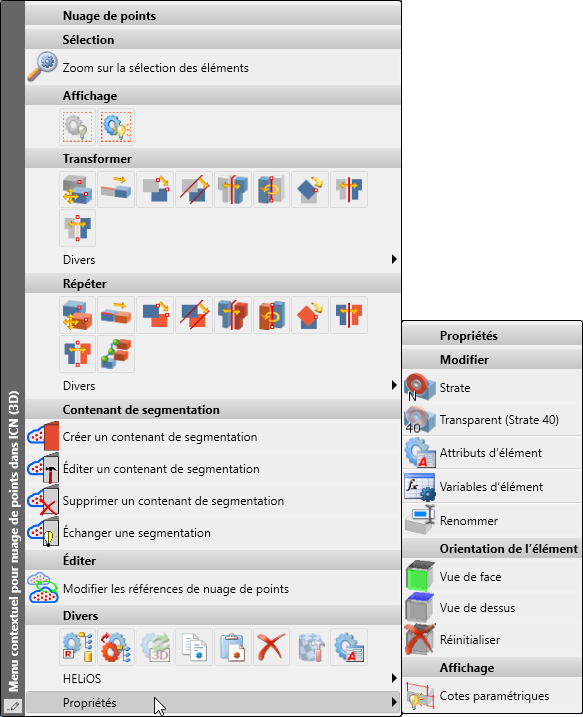

À l’instar des autres éléments, les nuages de points peuvent eux aussi être transformés, répétés et référencés dans HiCAD et gérés depuis HELiOS (ou autre). Vous pouvez afficher le menu contextuel pour Nuages de points en effectuant un clic droit sur un nuage de points depuis le Navigateur ICN.

Remarques :

Il n’est pas possible de segmenter les nuages de points en utilisant les fonctions de vues HiCAD classiques, la fonction Vues > Modifier > Segmenter n’étant pas prise en charge ici. Afin de procéder à une découpe dynamique des nuages de points, vous pouvez utiliser les fonctions de segmentation de l'onglet Nuages de points.
Avec le plug-in FARO® As-Built Modeler, vous pouvez également directement transférer des points vers HiCAD. Pour en savoir plus, cliquez ici.

Comment procéder ? • Fonctions pour nuages de points • Exemples de nuages de points
