Exemple de travail avec un nuage de points
-
- Aligner le nuage de points
- Retracer les murs et les sols pour remplacer l’installation

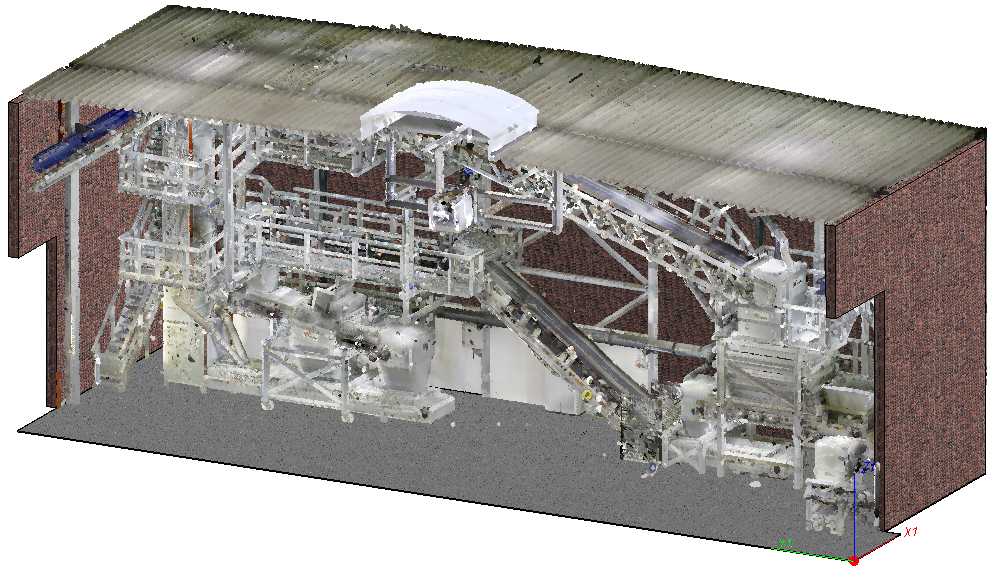

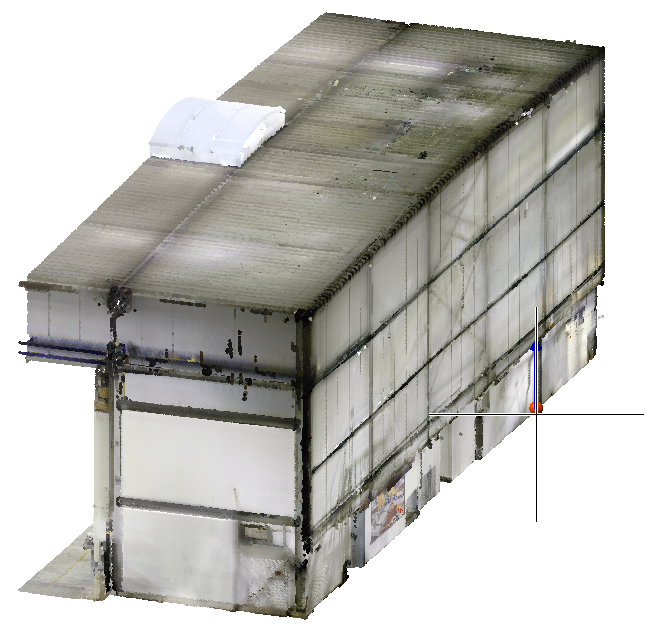

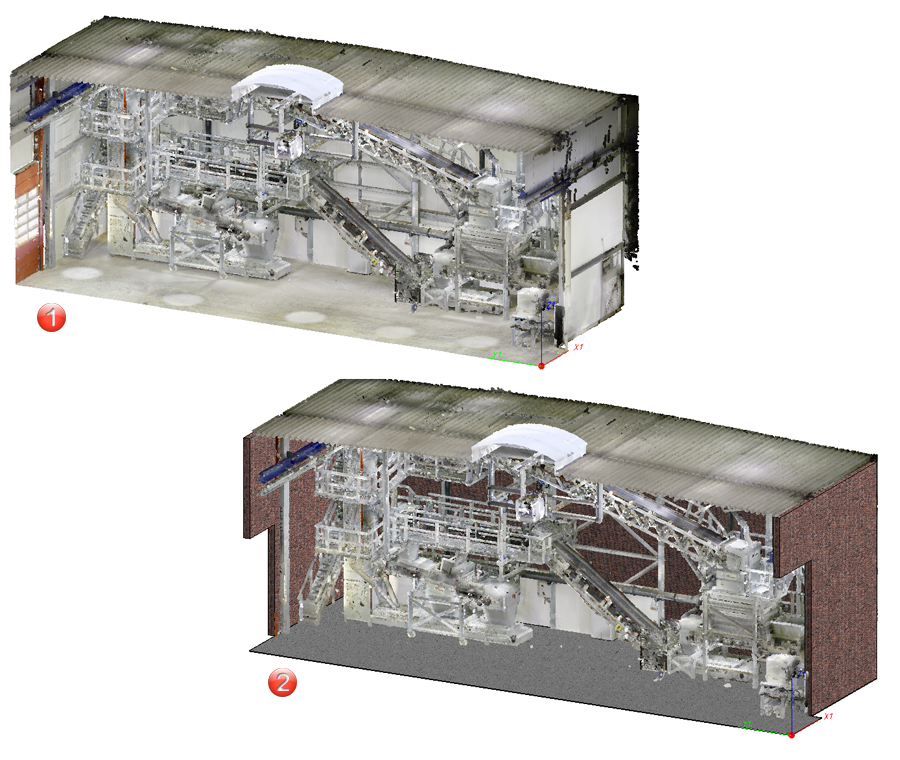

(1) Nuage de points dans HiCAD (2) Nuage de points à l’intérieur d’un bâtiment
Convertir et charger un nuage de points dans HiCAD
- Lancez HiCAD et créez une nouvelle scène.

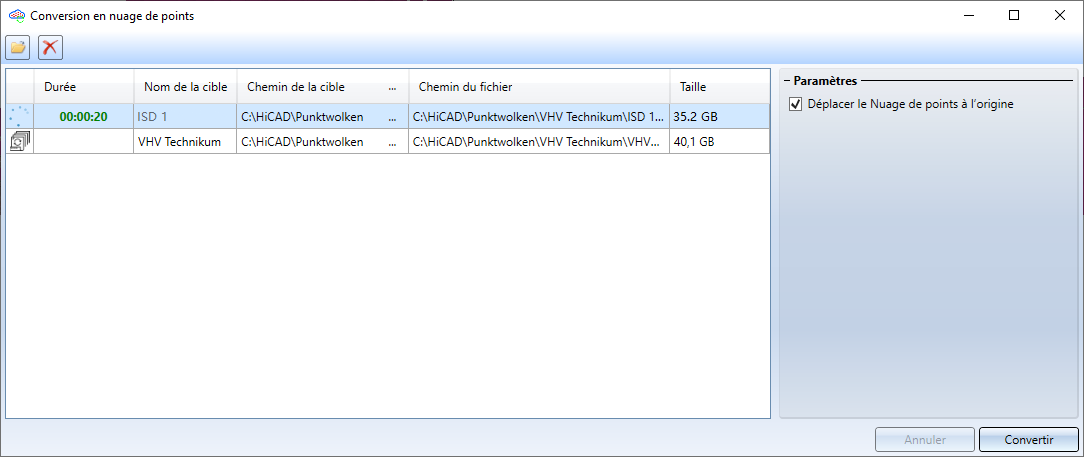

- Dans la barre de menus, cliquez sur l’onglet Nuage de points et sélectionnez la fonction Conversion en nuage de points
.
La conversion démarre.
- Chargez ensuite la numérisation 3D préparée (p. ex. le fichier *.E57) avec la fonction Ajouter un fichier de nuage de points
.
Le chemin cible par défaut est le groupe de fichiers N: (..\HiCAD\Punktwolken\) indiqué dans le fichier FILEGRUP.DAT.

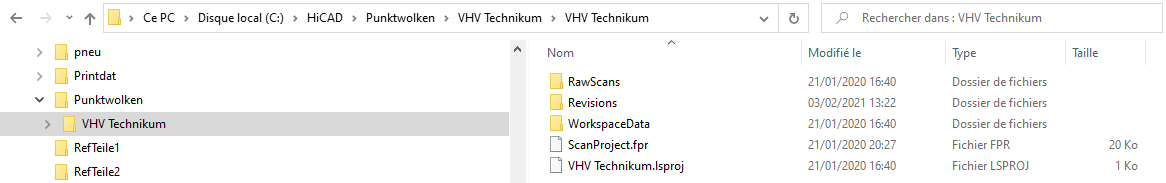

À l’issue de la conversion, vous pourrez retrouver le fichier de nuage de points au format *.LSPROJ dans le répertoire N: (Filegrup.DAT).
- Chargez ensuite le fichier .LSPROJ dans votre scène HiCAD grâce à la fonction Ajouter un nuage de points

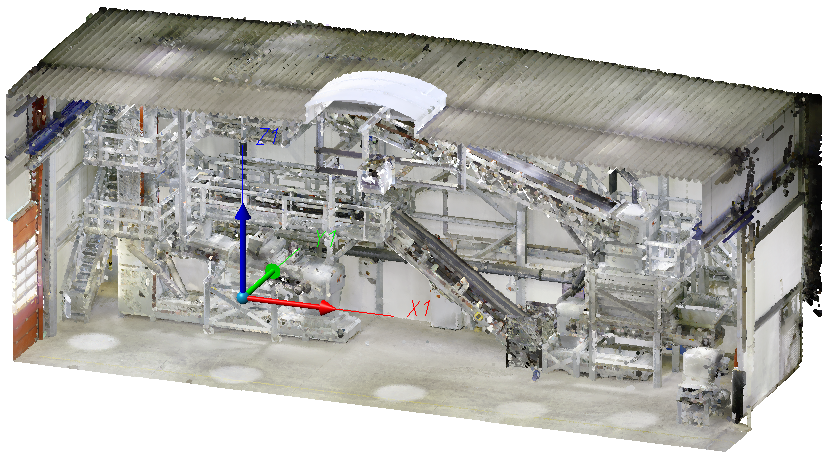

. - Définissez l’origine du nuage de points.
Par un clic droit de la souris, vous reprenez le système de coordonnées du nuage de points.

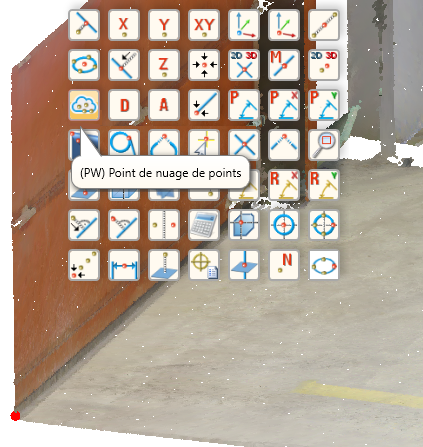

Pour définir les points du nuage de points, HiCAD active automatiquement l’option de point (PW) Point de nuage de points
.

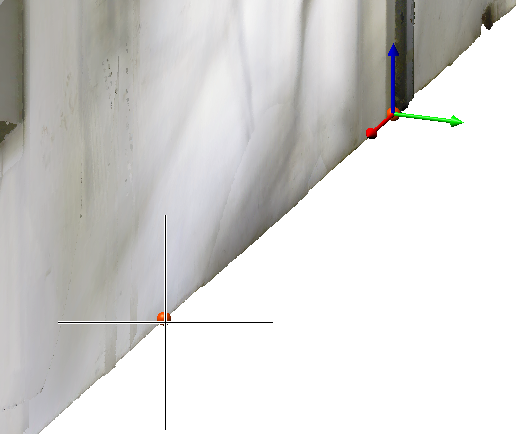

- Le second point détermine la direction de l’axe X du système de coordonnées d’élément.
Ici également, vous pouvez reprendre l'axe X du nuage de points par un clic droit de la souris.
Une fois que ces deux points auront été définis, le nuage de points sera orienté de façon à ce que le système de coordonnées d’élément soit aligné sur le système de coordonnées universel.
- Enregistrez la scène.
Retracer les murs et les sols pour adapter la nouvelle installation

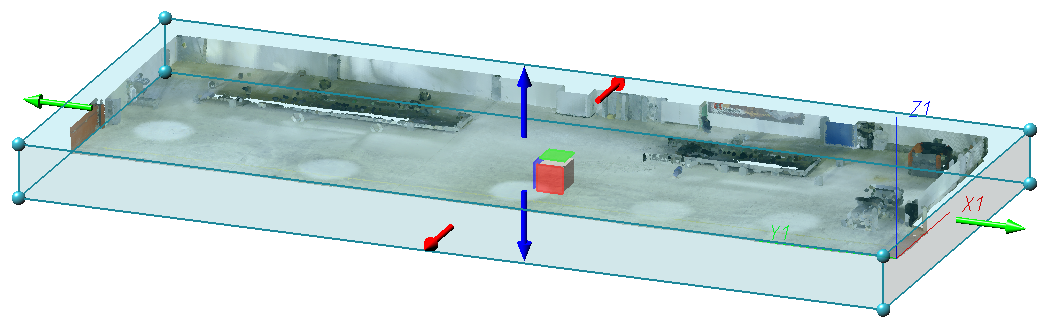

À l'ajout d'un nuage de points, une boîte de segmentation est automatiquement créée comportant le nuage de points entièrement. Cette boîte peut être mise à l'échelle, déplacer et pivoter au moyen de la fonction Modifier un contenant de segmentation. Pour avoir une vue dégagée sur le sol, créez tout d'abord une découpe qui englobe les machines.
- Sélectionnez la fonction Découper
, cliquez au centre de l'usine et étirez un parallélépipède. - Activez la flèche verte pour la direction Y par un clic et déplacez le curseur jusqu'à ce que l'usine ne soit plus visible dans la direction positive de Y.
- Procédez de la même façon dans l'autre direction.
- Appliquez votre découpe par un clic sur le bouton central de la souris.
- Dans la barre d’outils Nuage de points, sélectionnez la fonction Modifier un contenant de segmentation
. - Activez l’axe Z en cliquant sur la flèche directionnelle supérieure bleue et déplacez le curseur dans la direction opposée jusqu’à ce que seul le sol du bâtiment soit visible.
-
Appliquez la modification en cliquant avec le bouton central de la souris.
Vous pouvez maintenant retracer les sols en recourant aux fonctions d’esquisse.
- Créez une nouvelle esquisse
, choisissez le plan d’usinage à l’aide de l’option de point Point de nuage de points .
- Retracez ensuite les sols à l’aide de la fonction Esquisser une polyligne
. - Sélectionnez maintenant la fonction Élément de translation, nouveau

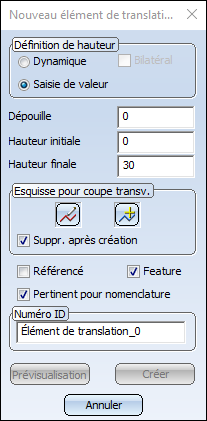

, identifiez l’esquisse et entrez une valeur (30 p. ex.) afin de définir l’épaisseur de la dalle.
- Sélectionnez le nuage de points dans le Navigateur ICN, puis lancez la fonction Supprimer les découpages
. - Activez la découpe par un clic doit et sélectionnez le bouton du milieu pour appliquer.
- Sélectionnez maintenant la fonction Modifier un contenant de segmentation .
-
Cliquez sur la flèche directionnelle supérieure bleue pour activer l’axe Z et déplacez le curseur dans la direction de l’axe jusqu’à ce que le bâtiment soit visible. Faites un clic gauche pour définir le contenant. Déterminez la direction de l’axe X et déplacez la flèche jusqu’à ce que vous puissiez retracer le mur extérieur.
- Appliquez la modification en cliquant avec le bouton central de la souris.
Vous pouvez maintenant retracer le mur.
- Créez une nouvelle esquisse et choisissez le plan d’usinage à l’aide de l’option de point Point de nuage de points.
- Retracez ensuite le mur à l’aide de la fonction Esquisser une polyligne .
- Sélectionnez maintenant la fonction Élément de translation, nouveau , identifiez l’esquisse et entrez une valeur (300 p. ex.) afin de définir l’épaisseur de paroi.
-
Procédez de la même manière pour retracer les autres murs.
Le nuage de points permet de prendre rapidement les dimensions d’un bâtiment dans une scène.
Veuillez également prendre connaissance des fonctions de création de plans d'usinage et les remarques relatives à l'axe Z.
