Fonctions pour nuages de points

Nuage de points

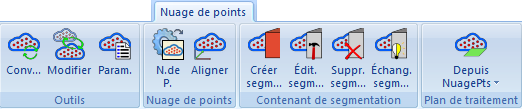

Les fonctions spécifiques pour nuages de points se trouvent dans l’onglet Nuage de points.

Les fonctions disponibles sont les suivantes :

	Démarrer la conversion en nuage de points Cette fonction permet de démarrer la conversion en nuage de points. Le fichier du nuage de points devant être converti doit être disponible au format .E57 ; il sera ensuite converti en un nuage de points de projet au format .LSPROJ.
	Paramètres pour nuage de points Grâce à cette fonction, vous pouvez augmenter ou réduire la taille des points d’un nuage de points. Vous pouvez ainsi conserver une image complète et détaillée du nuage de points, même lorsque vous zoomez sur celui-ci. La fonction est accessible depuis la barre d’outils transparente.
	Modifier les références du nuage de points Grâce à cette fonction, vous pouvez remplacer des nuages de points par d’autres nuages de points. Elle s’active automatiquement lorsque vous chargez une scène et que HiCAD ne parvient pas à trouver le nuage de points contenu dans celle-ci depuis son chemin d’accès.
	Ajouter un nuage de points Grâce à cette fonction, vous pouvez importer un nuage de points au format .LSPROJ dans la scène HiCAD existante.
	Aligner le nuage de points Cette fonction permet de modifier l’alignement choisi lors de l’ajout du nuage de points dans la scène.
	Créer un contenant de segmentation Les nuages de points étant généralement d’une taille très importante, il peut être utile de travailler avec des contenants de segmentation afin de mieux pouvoir visualiser et éditer les nuages de points. En créant un ou plusieurs contenants de segmentation, vous pouvez rogner le nuage de points afin de ne conserver qu’une zone en particulier.
	Éditer un contenant de segmentation Cette fonction permet de mettre à l’échelle, de pivoter ou de déplacer les contenants de segmentation existants.
	Supprimer un contenant de segmentation Cette fonction permet de supprimer les contenants de segmentation.
	Échanger une segmentation Cette fonction permet d’inverser les contenants de segmentation existants. Autrement dit, elle vous permet de basculer entre l’affichage des points à l’intérieur ou à l’extérieur des contenants.
	Sélectionner le plan depuis nuage de points Cette fonction permet de poser un plan d’usinage directement dans un nuage de points.

Vous pouvez aussi accéder aux fonctions Ajouter un nuage de points et Conversion en nuage de points depuis le menu Scène > Insérer un élément > Expl. .

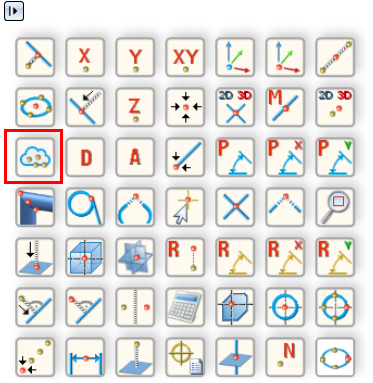

L’option spécifique aux nuages de points (PW) Point de nuage de points est également disponible (en 2D comme en 3D) dans le menu Options de point. Grâce à cette option de point, vous pouvez sélectionner les points d’un nuage de points - ceux-ci se trouvent toujours sur la partie visible de l’objet scanné. Cette fonction se révèle donc particulièrement importante lorsque vous souhaitez mesurer des éléments du nuage de points.

L'option de point Point de nuage de points peut également être activée en appuyant sur la touche C de votre clavier.

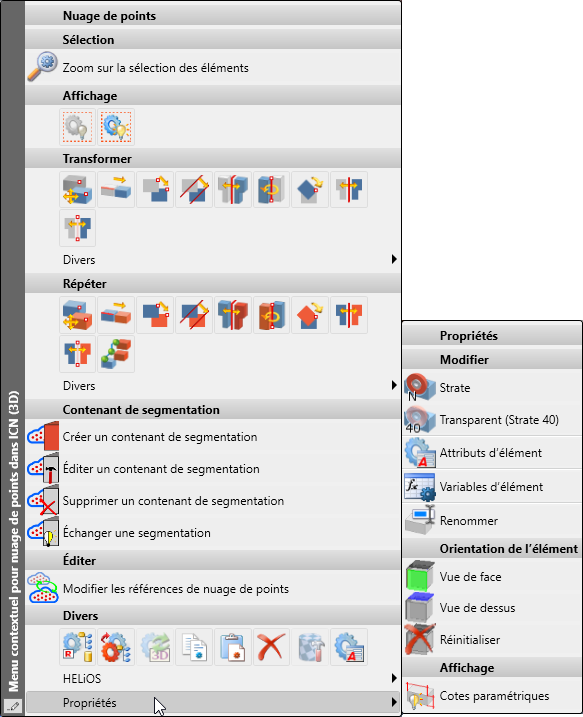

À l’instar des autres éléments, les nuages de points peuvent eux aussi être transformés, répétés et référencés dans HiCAD et gérés depuis HELiOS (ou autre). Vous pouvez afficher le menu contextuel pour Nuages de points en effectuant un clic droit sur un nuage de points depuis le Navigateur ICN.

Remarques :

Il n’est pas possible de segmenter les nuages de points en utilisant les fonctions de vues HiCAD classiques, la fonction Vues > Éditer > Segmenter n’étant pas prise en charge ici. Afin de procéder à une découpe dynamique des nuages de points, vous pouvez utiliser les fonctions de segmentation de l'onglet Nuages de points.
Avec le plug-in FARO® As-Built Modeler, vous pouvez également directement transférer des points vers HiCAD. Pour en savoir plus, cliquez ici.
