Sélectionner le plan depuis nuage de points

Nuage de points > Sélectionner le plan depuis nuage de points

Cette fonction permet de poser un plan d’usinage directement dans un nuage de points. Le plan facilite la modification de la scène dans la vue spatiale, p. ex. lorsqu’on doit insérer une nouvelle construction dans un environnement ou construire une installation à l’intérieur d’une pièce.

Pour définir un plan d’usinage, placez le curseur à l’endroit du nuage de points voulu. Dans HiCAD, la zone autour de la position courante du curseur est représentée par un cercle. Faites ensuite un clic gauche pour définir le plan d’usinage depuis cette zone. Assurez-vous que le cercle contienne uniquement des points du plan souhaité (voir Exemple). Si nécessaire, zoomez sur la zone correspondante avant de commencer l'opération. Vous pouvez également agrandir l’image à l’aide de la molette de la souris lorsque le cercle est affiché.

Pour déterminer le plan d’usinage, procédez comme il suit :

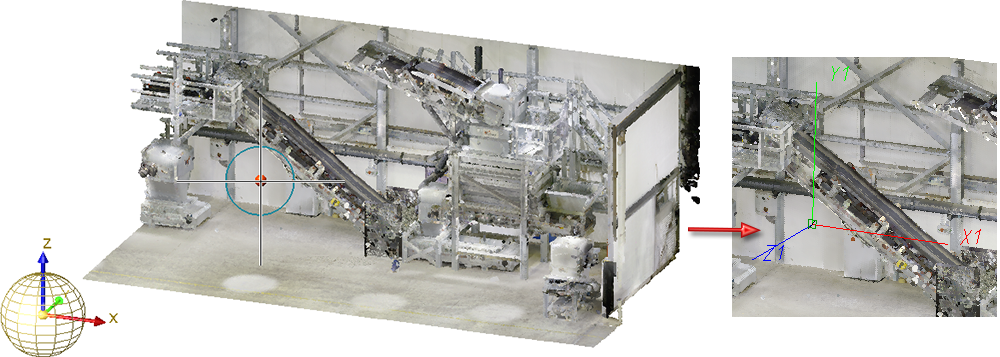

Si le plan tend à être vertical, choisissez l’axe X, celui-ci étant perpendiculaire à l’axe Z du système de coordonnées universel. L’axe Y est choisi de manière à former un produit scalaire positif (c.-à-d. un angle compris entre 0 et 90°) avec l’axe Z du système de coordonnées universel.

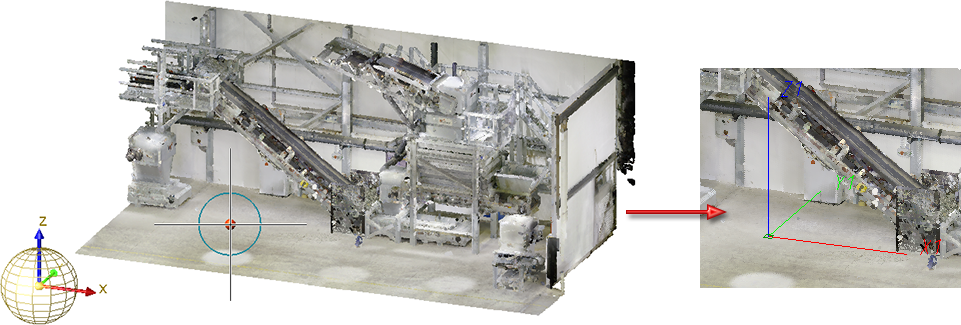

Si le plan tend à être horizontal, choisissez de préférence - et dans la mesure du possible - les axes X et Y du système de coordonnées universel.

En cliquant sur

, vous pouvez également accéder à la fonction Sélectionner le plan depuis nuage de points avec axe X

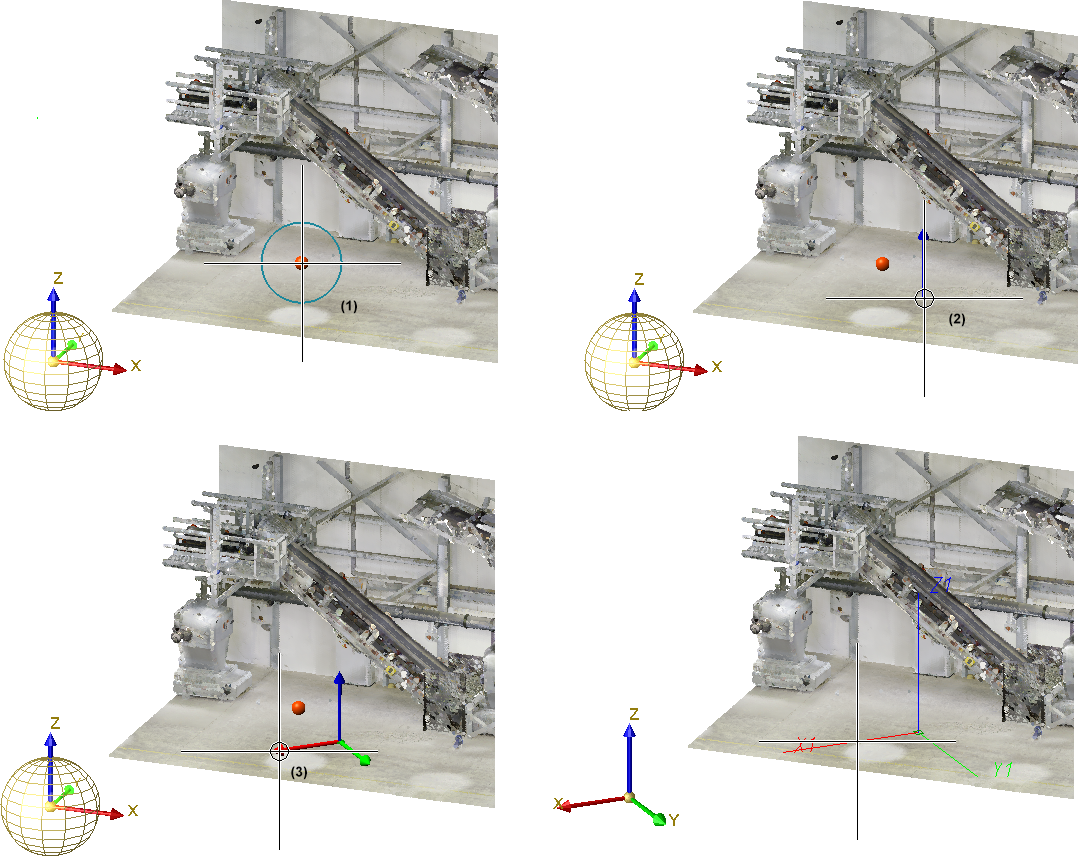

. Grâce à cette fonction, vous pouvez poser le plan en déterminant deux autres points - l’origine et un point sur l’axe X.

Remarques :

Lorsque vous définissez le plan d’usinage, assurez-vous que le cercle autour du point sélectionné ne contienne que les points du plan d’usinage souhaité. Dans le cas contraire, vous n’obtiendrez pas les résultats voulus.

Examinons l’exemple suivant :

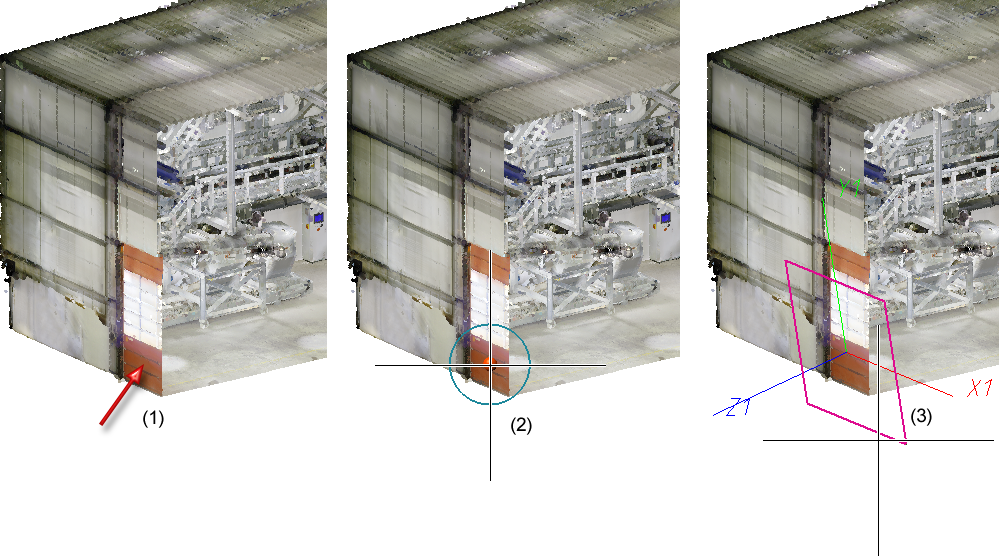

Un plan d’usinage doit être posé depuis la zone indiquée sur la façade extérieure (1), pour y dessiner des esquisses p. ex. Si l’on définit le point comme représenté sur l’illustration (2), le cercle environnant contiendra des points se situant en dehors du plan voulu - des points du sol intérieur dans le cas présent. Le plan d’usinage qui en résulte (3) n’est pas celui qui nous désirions obtenir.

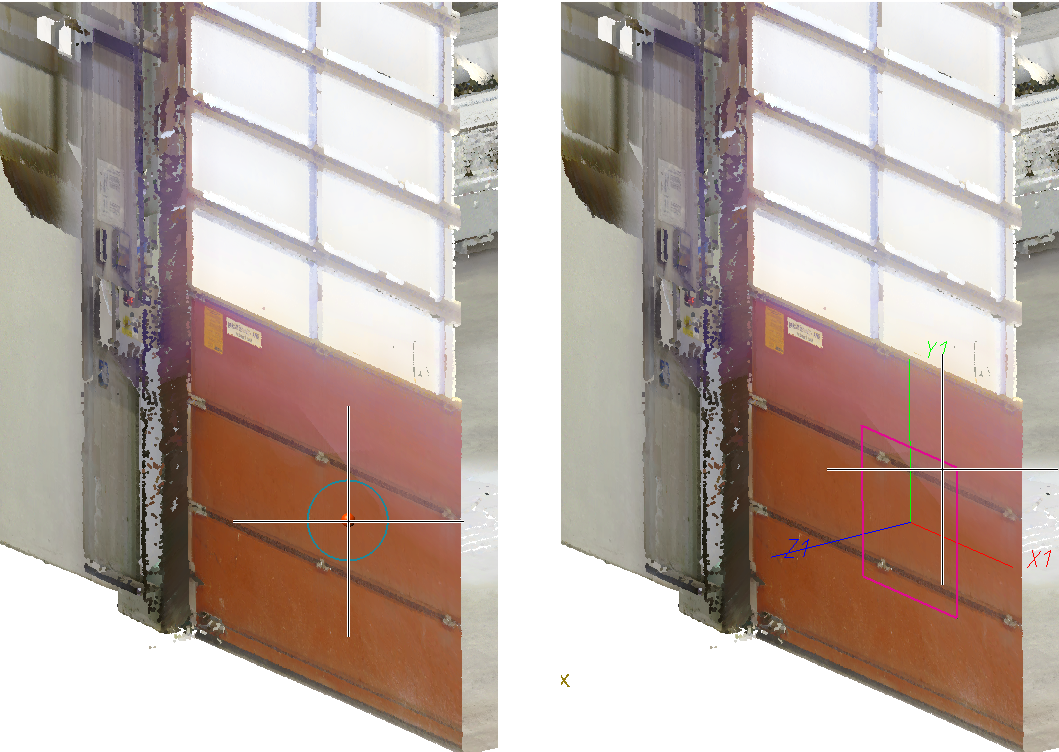

Si on zoome sur la zone choisie avant de définir le point, tel qu’illustré ci-dessus, on obtient alors le résultat voulu.

À savoir :

Vous pouvez également accéder à ces fonctions depuis le menu pour plans d'usinage et plans d’esquisses.
