Projet : HiCAD Nuages de points

Aligner des nuages de points

Nuage de points > Nuage de points > Aligner le nuage de points

Cette fonction permet de modifier l’alignement choisi lors de l’ajout du nuage de points dans la scène.

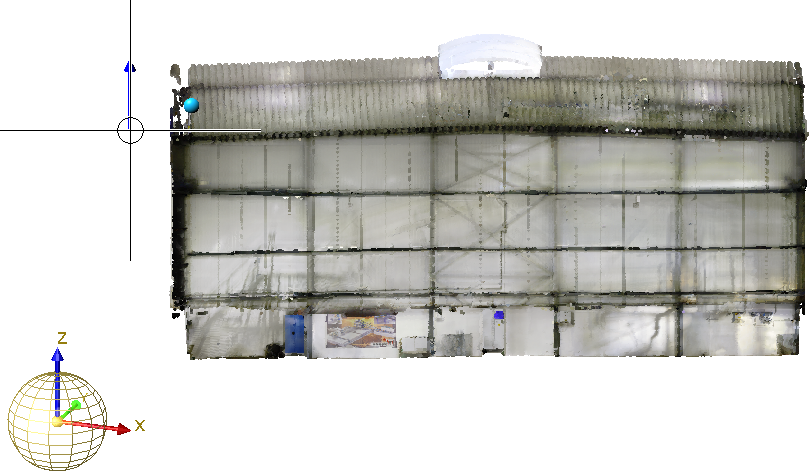

Une fois la fonction activée, l’origine actuelle ainsi que la direction de l’axe Z sont affichées dans la scène.

L’alignement peut être modifié en définissant un deuxième point.

1. Le premier point définit la nouvelle origine du système de coordonnées d’élément.
2. Le second point détermine la direction de l’axe X du système de coordonnées d’élément.

L’emplacement des deux points et la direction d'insertion sont affichés dans la scène. Pour définir ces deux points, vous pouvez également utiliser l’option de point Point de nuage de points (celle-ci n’est pas automatiquement activée).

Les points du nuage de points se trouvent toujours sur la partie visible du nuage de points. Ils sont représentés sous la forme d’un point rouge apparaissant à l’extrémité du curseur.

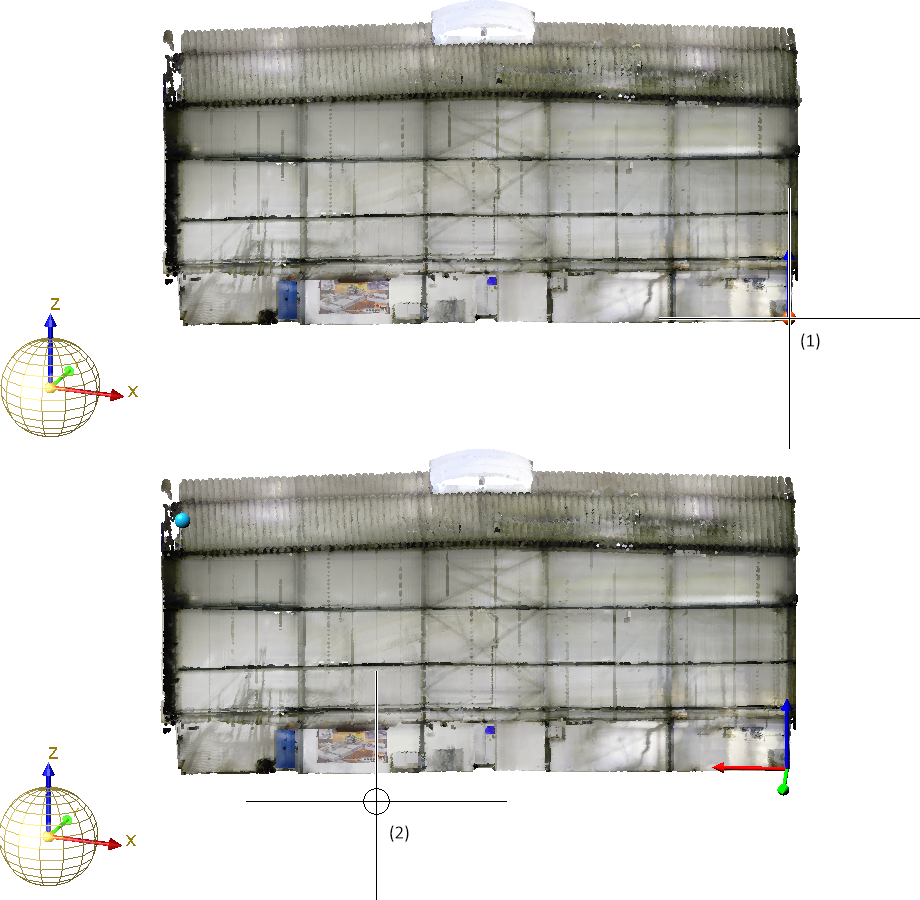

(1) Détermination de la nouvelle origine (après activation de l’option de point PW) ; (2) Détermination de la nouvelle direction de l’axe X (image : VHV Anlagenbau GmbH, Hörstel)

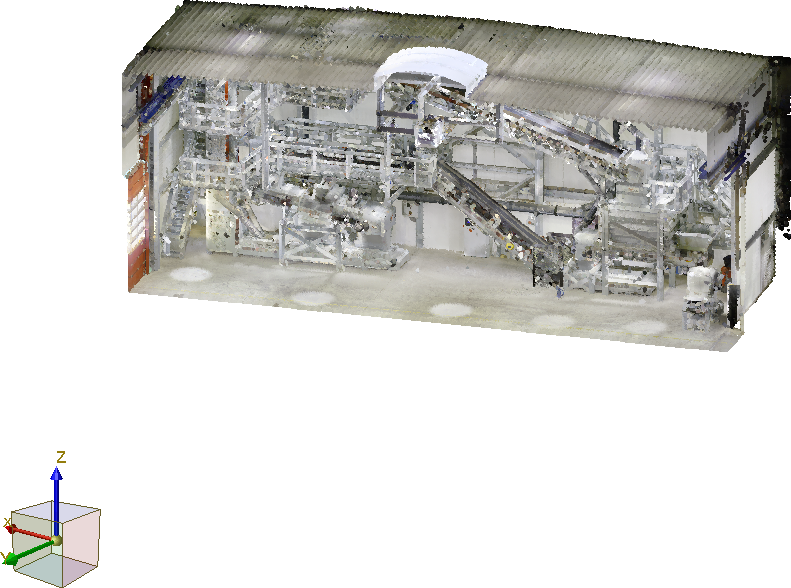

Résultat :

Astuce :
Lors de la définition des points requis pour l’alignement du nuage de points, l’option de point (PW) Point de nuage de points n’est pas automatiquement activée. Dans certains cas, il peut donc s’avérer judicieux de définir des points isolés avant alignement afin de mieux pouvoir définir l’origine et la direction de l’axe X du nuage de points par la suite. Les points isolés peuvent également être des points du nuage de points.

Comment procéder ? • Fonctions pour nuages de points • Exemples de nuages de points
