Projet : Éditeur de catalogue

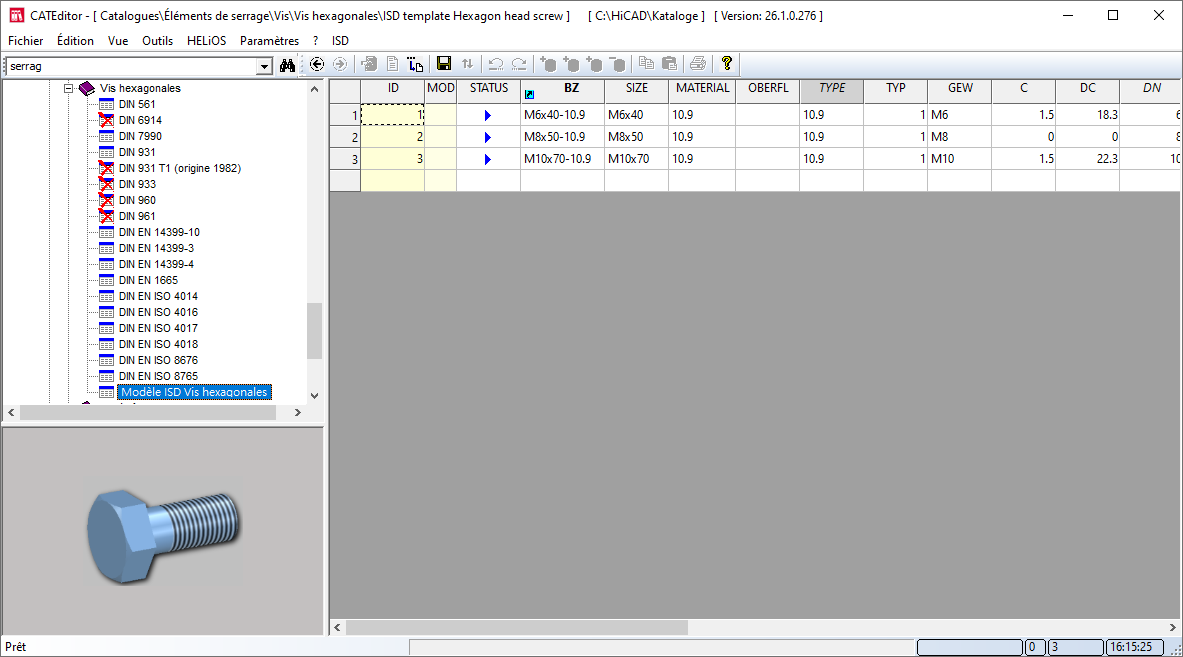

Dans le catalogue Éléments de serrage > Vis > Vis hexagonales, vous disposez du tableau Modèle ISD Vis hexagonales.
Ce tableau est formé d'un élément 3D standardisé, prédéfini et paramétré par ISD, que vous pouvez utiliser comme une base pour de nouvelles vis à tête hexagonale.
Afin de pouvoir utiliser le modèle de ISD comme base pour vos propres tableaux de pièces standardisées, vous devez d'abord créer une copie du modèle. À cette occasion, une copie du fichier KRA sera également créée automatiquement. Vous pouvez ensuite ajouter d'autres codes de données dans la copie du tableau. Vous pouvez également utiliser le fichier KRA pour définir individuellement des vis à tête hexagonale.
HiCAD vous offre la possibilité de tester les tableaux de pièces standardisées nouvellement créés ou complétés. Vous disposez pour cela de la macro correspondante.
Voici comment lancer cette macro :

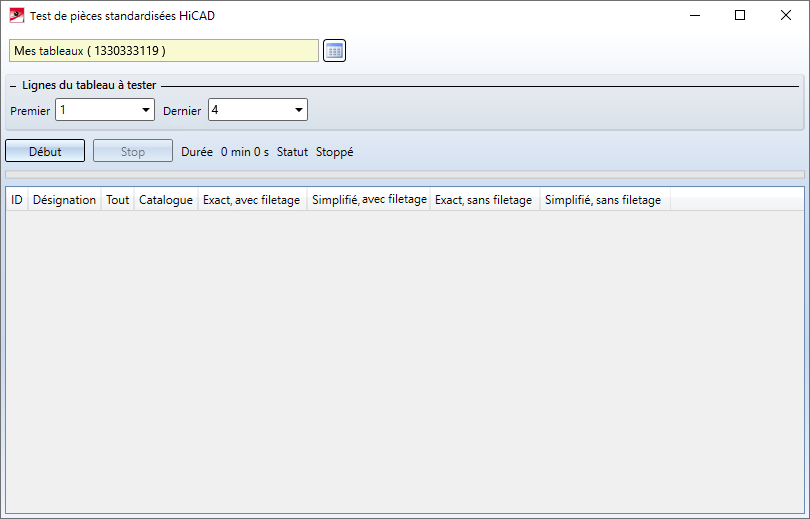

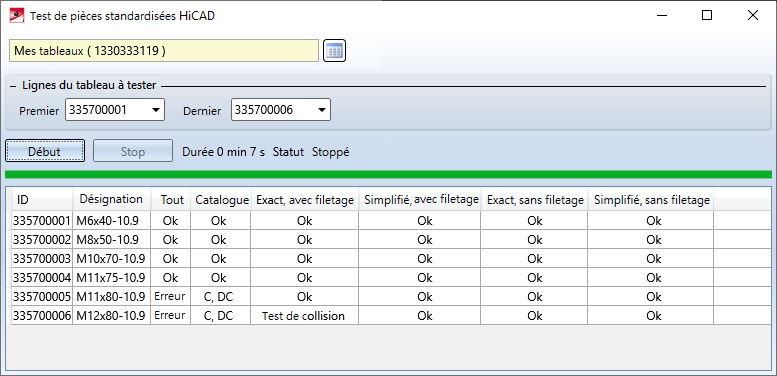

La fenêtre de dialogue Test de pièces standardisées s'ouvre.
Cliquez en haut de la fenêtre sur
et sélectionnez dans l'arborescence le tableau à tester.
Dans l'encart de la fenêtre nommé Lignes du tableau à tester, vous devez déterminer la zone de test en indiquant la première et la dernière ligne de la zone de votre choix. En indiquant 1 à 999999, c'est alors le tableau au complet qui sera testé.
En cliquant sur Début, le test sur les pièces standardisées démarre. HiCAD crée alors une nouvelle scène avec comme nom l'ID du tableau, par ex. 1330340533. Les pièces standardisées testées seront insérées, si possible, automatiquement dans ces scènes.
Le résultat du test est répertorié dans la fenêtre de dialogue :
À la fin d'un test ou dans le cas de son abandon par Stop, les éléments créés sont triés géométriquement - par type de représentation - sur la scène afin de pouvoir également les contrôler à nouveau manuellement. Pour ce faire, fermez la fenêtre de dialogue du Test de pièces standardisées afin de pouvoir travailler sur la scène.

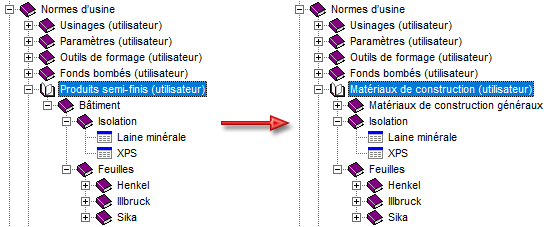

Sous Normes d'usine, le catalogue Matériaux de construction (utilisateur) est nouveau. Ce dernier contient les Catalogues ISD Matériaux de construction généraux, Isolation et Feuilles, auparavant stockés sous Normes d'usine > Produits semi-finis (utilisateur) > Bâtiment.
Le catalogue Normes d'usine > Produits semi-finis (utilisateur) ne sera plus disponible lors d'une nouvelle installation.
Lors d'une installation de mise à jour, le comportement suivant sera observé :

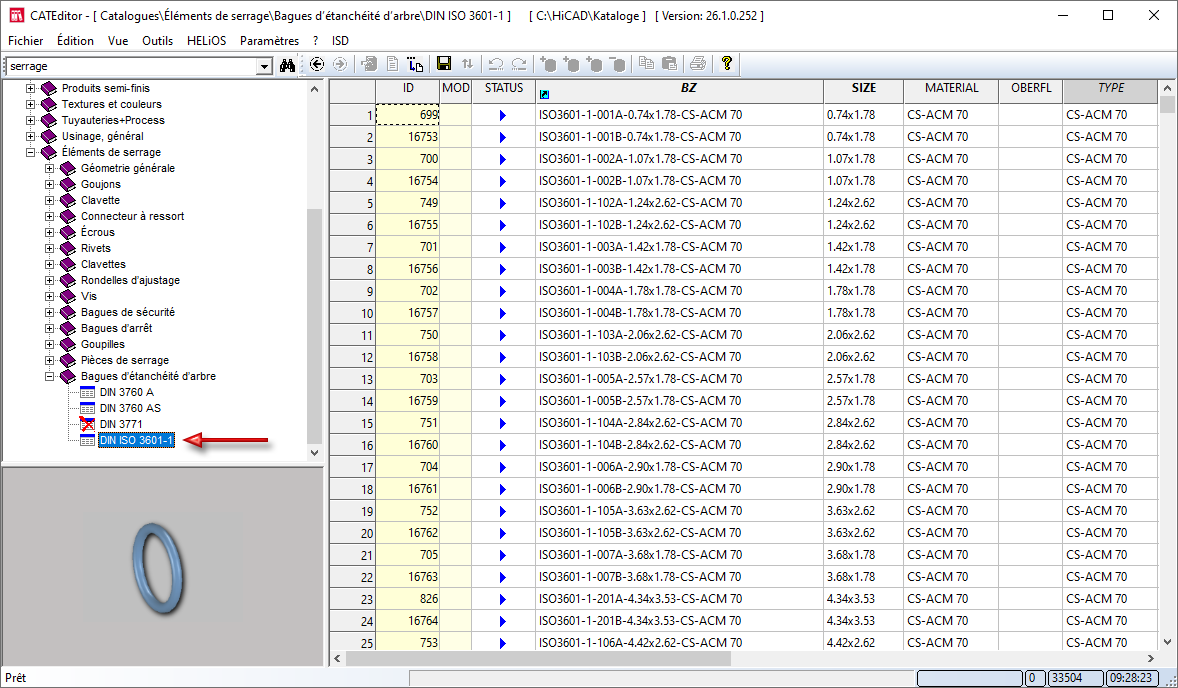

La norme DIN 3771 pour les joints toriques a été supprimée et remplacée par DIN ISO 3601-1. Cela a été pris en compte dans les Catalogues HiCAD :

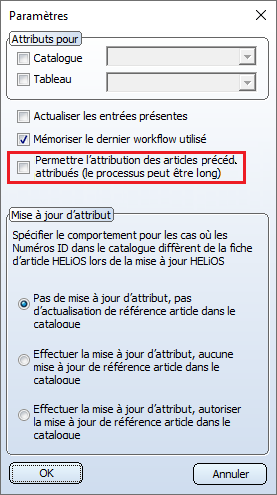

Si vous avez décidé de supprimer les attributions entre les entrées de catalogue et les fiches d'article de HELiOS et que vous souhaitez les restituer lors d'un nouveau transfert, vous n'avez alors dans les Paramètres qu'à cocher l'option Permettre l'attribution des articles précédemment attribués.
À savoir :
Le cas échéant, cela pourra réduire la performance de l'exécution.
Si cette option est décochée (paramètre par défaut), les attributions supprimées ne seront pas restituées lors d'un nouveau transfert.
Jusqu'ici, les profilés de cassette pour le calepinage de profilé reprenaient la même orientation que celle utilisée dans les dessins de fabricant. Par conséquent, il arrivait dans certaines situations que les profilés de cassette soient insérés dans la mauvaise direction. Ce problème a été corrigé pour le SP1, de sorte que les profilés de cassette suivants sont désormais enregistrés dans le catalogue avec la bonne orientation :
Ces modifications ne s'appliquent qu'aux nouveaux calepinages de profilé. Les calepinages de profilés déjà existants conservent leur état d'origine, même après recalcul du Feature.
Si vous souhaitez remplacer les cassettes d'un ancien calepinage de profilé par les nouvelles, ouvrez la boîte de dialogue Calepinage de profilé et sélectionnez à nouveau les cassettes correspondantes dans le catalogue.

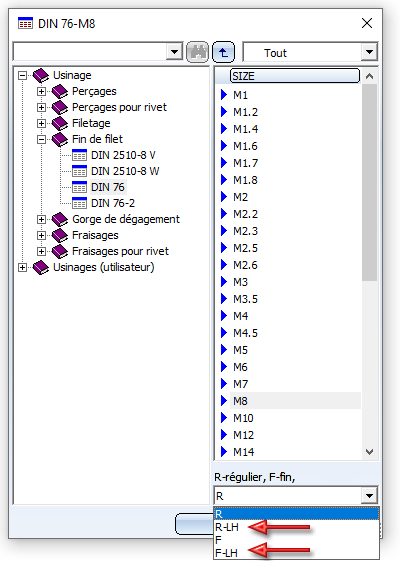

Dans le tableau DIN 76 sous Usinage, général > Usinage > Fin de filet, vous disposez désormais également des filetages gauches (Type F-LH et R-LH).

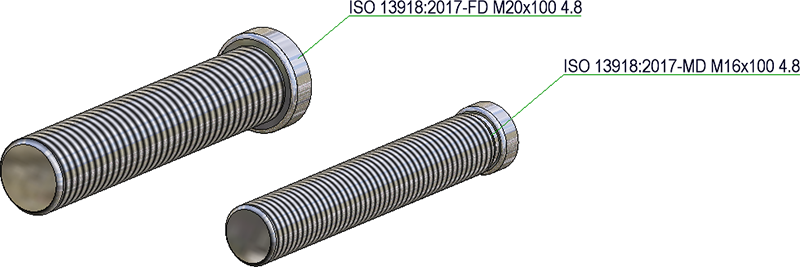

Dans le catalogue Éléments de connexion > Goujons > Goujons soudés ont été ajoutés les tableaux

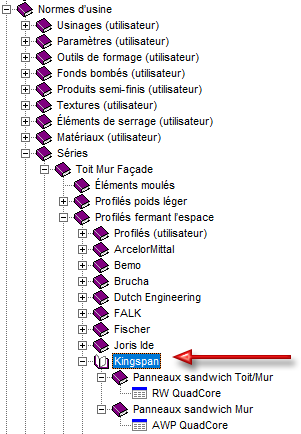

Le catalogue Normes d'usine\Séries\Toit Mur Façade\Profilés fermant l'espace est est désormais complété des éléments sandwich pour le toit et la paroi de la société Kingspan :
Ils peuvent être utilisés, par exemple, pour le calepinage de bardage industriel (des profilés) ou l'insertion de séries dans les Enveloppes de bâtiment.
En rapport avec ce qui précède, le tableau Duromere a été complété dans le catalogue Matières premières\Matières plastiques par la mousse rigide QuadCore® de Kingspan.

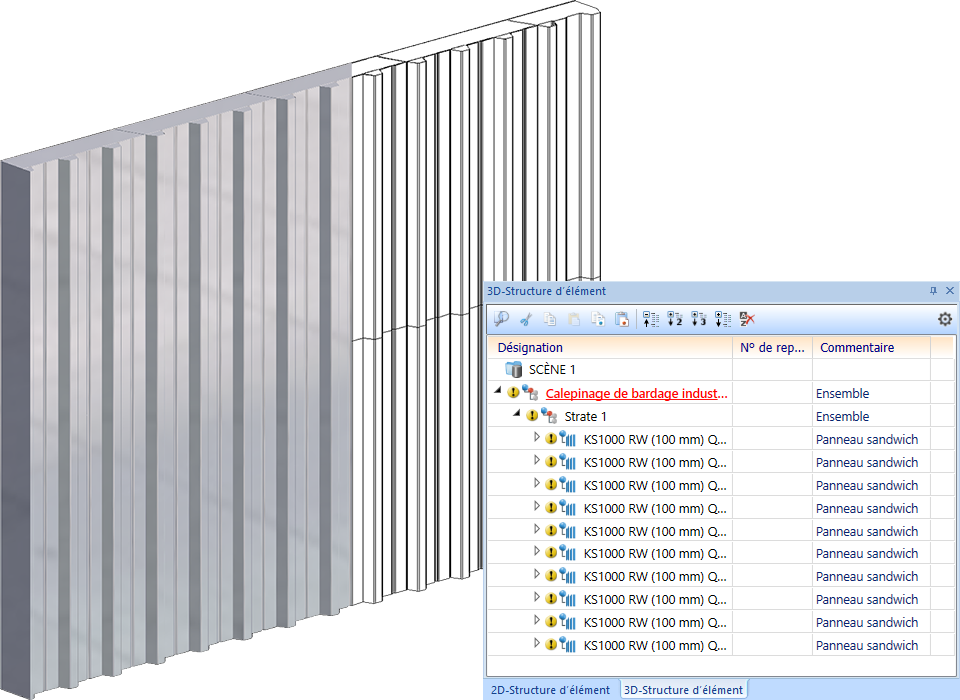

Exemple d'un calepinage de bardage industriel avec des panneaux sandwich Kingspan RW QuadCore

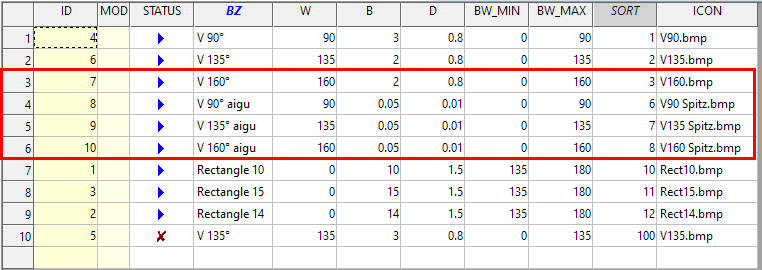

Dans le catalogue Normes d'usine > Forme de rainure des panneaux composites, le tableau Formes de rainure standards a été complété. Ce tableau sera utilisé entre autres pour ajouter et plier un rabat avec des zones de fraisage-pliage.
|
V 90° |
pour un angle jusqu'à 90° |
|
V135° |
pour un angle supérieur à 90° et inférieur ou égal à 135° |
|
Rectangle 10 |
pour un angle supérieur à 135 ° (à partir de HiCAD 2021 > 160°) |
À partir de HiCAD 2021 sont nouveaux :
Les fraises pour les pliages aigus sont prévues pour les ébauches de la 2D. Les cassettes y sont alors envisagées de façon simplifiée comme modélisation en carton. Dans HiCAD, les fraises sont par défaut utilisées avec la priorité (colonne SORT) 1-3 et 10. Si vous construisez en modélisation de carton et que vous souhaitez recourir automatiquement aux formes de rainure pour les pliages aigus, vous devez modifier la priorité.
Pour de plus amples informations, reportez-vous à la rubrique Tôle > Ajouter un rabat et une zone de pliage.

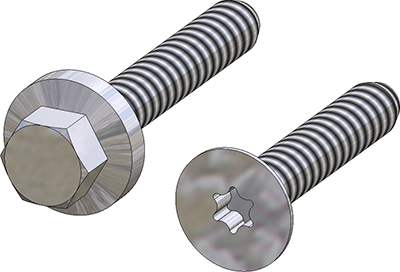

Le catalogue Normes d'usine > Éléments de serrage (utilisateur) > Vis (utilisateur) > Ejot a été complété des vis suivantes :

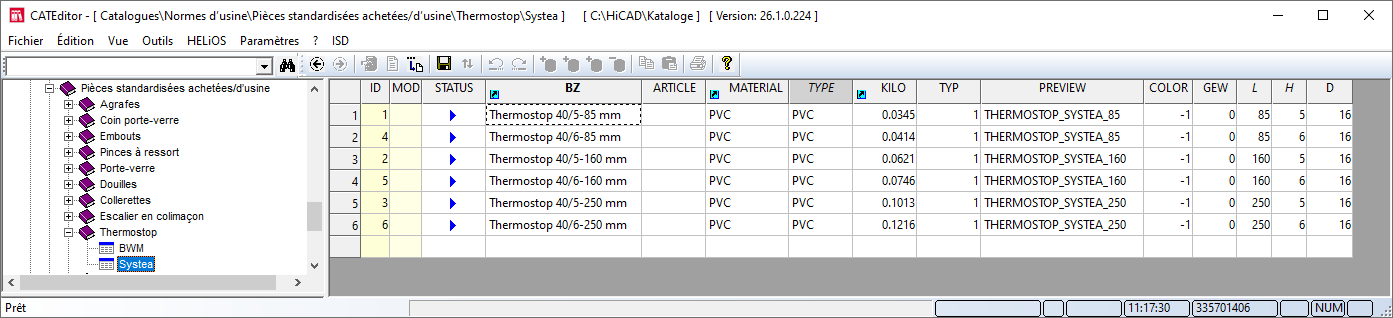

Le catalogue Normes d'usine > Pièces standardisées achtées/d'usine > Thermostop a été complété des éléments Thermostop de Systea®.
Si un tableau est ouvert dans l'éditeur de catalogue, une image de prévisualisation est affichée en bas à gauche de la fenêtre. Si un code de données est activé dans le tableau, l'image appartenant à ce code et spécifiée dans la colonne ICON est affichée comme image d'aperçu. À partir de HiCAD 2021, la procédure suivante est utilisée :

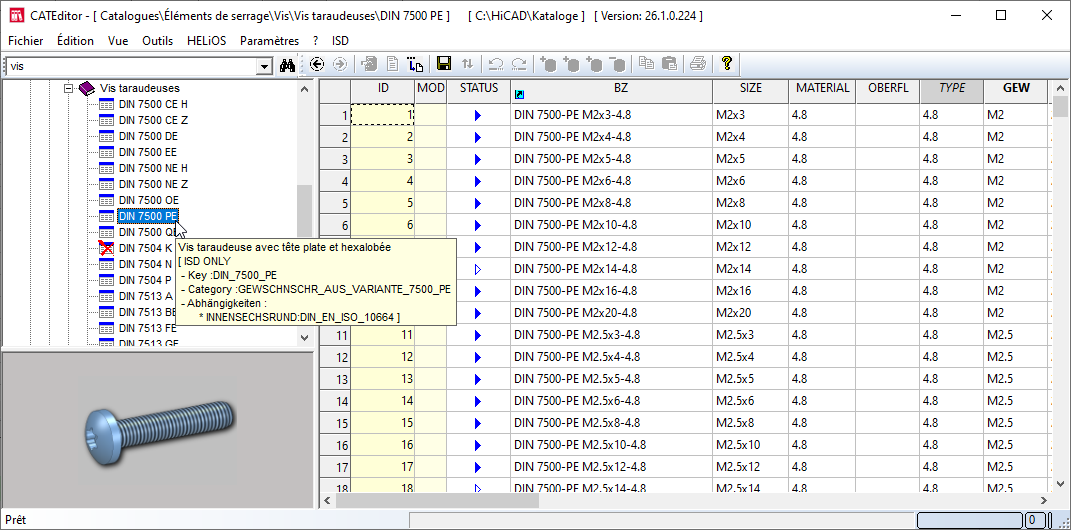

Les infobulles qui s'affichent en déplaçant curseur sur un tableau dans l'arborescence de l'éditeur de catalogue ont été améliorées et plus claires pour vis.

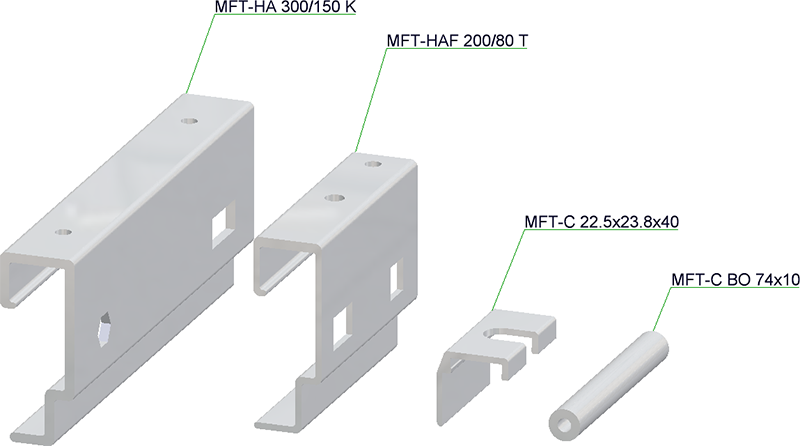

Le catalogue Normes d'usine > Pièces standardisées achetées/d'usine a été complété de nouveaux éléments accessoires Hilti pour la sous-structure :
|
Catalogue |
Tableaux |
|
|---|---|---|
|
Agrafes > Hilti > MFT-H 300 |
|
Agrafes de fixation de suspension arrière avec profilés Hilti MFT-HP 300 |
|
Agrafes > Hilti > MFT-H 200 |
|
Agrafes de fixation de suspension arrière avec profilés Hilti MFT-HP 200 |
|
Collerettes > Hilti |
|
Clip et boulon pour les façades suspendues avec profilés Hilti MFT-CP |
Les produits semi-finis du bâtiment comme l'isolation et les feuilles se trouvent à partir de HiCAD 2021 dans le catalogue Normes d'usine > Produits semi-finis (utilisateur).

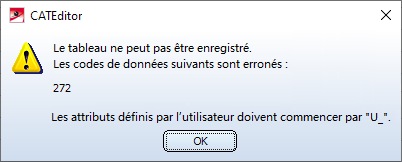

Dans la pratique, il n'est pas rare de souhaiter utiliser des attributs système spécifiques propres au client. Jusqu'à présent, cela n'était possible que grâce au personnel de ISD. À partir de HiCAD 2021, les clients peuvent également le faire eux-mêmes. Veuillez noter à ce sujet que les noms des attributs spécifiques au client doivent commencer par principe par U_. Dans le cas contraire, le tableau ne pourra pas être enregistré. Un message d'erreur apparaît alors en conséquence :
Les attributs système spécifiques au client peuvent être utilisés comme tout autre attribut système dans les masques d'attribut, pour l'annotation, etc.
Les entrées du catalogue des profilés Salzgitter comportaient plusieurs erreurs : les poids et les valeurs U des Panneaux sandwich Toit et Panneaux sandwich Mur de Salzgitter (accessibles depuis le catalogue via le chemin d’accès Toit Mur Façade > Profilés fermant l’espace > Éléments de construction Salzgitter) étaient erronés. Ces erreurs ont été corrigées.
Les profilés déjà posés ne peuvent pas être corrigés automatiquement et doivent être mis à jour manuellement.
Les profilés installés manuellement ne peuvent pas être corrigés par un recalcul. Vous devez d’abord échanger le profilé avec un autre type de profilé, puis répéter une nouvelle fois l’opération dans le sens inverse pour récupérer le profilé d’origine.
Les profilés posés sur le calepinage de bardage industriel ne peuvent pas être corrigés avec cette méthode. Vous devrez supprimer au minimum la strate sur laquelle sont posés les profilés et en créer une nouvelle. Nous vous recommandons toutefois de recréer l’intégralité du calepinage de bardage industriel.
|
