Exporter les développements de tôle

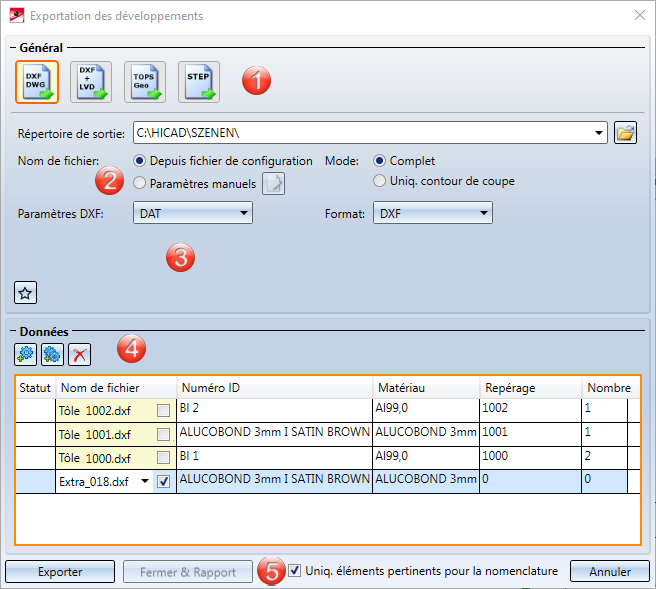

Cliquez sur cette icône pour effectuer l'exportation de votre projection développée comme DXF ou DWG (AutoCAD). Comme Paramètres DXF, vous avez le choix entre DXF et DWG. Vous pouvez exporter une projection développée complète ou un contour de coupe.

Cette icône permet la lecture des projections développées de tôle depuis HiCAD comme données XML pour CADMAN-B (à partir de la version 7.5) de LVD. Un fichier DXF sera créé en complément.

Il est impératif pour une édition de fichiers LVD d'avoir attribué un outil de pliage aux zones de pliage à l'aide de la fonction Attribution de l'outil de pliage.

L'icône ToPs GEO permet l'exportation directe de la projection développée par HiCAD dans un format de fichier GEO. Les données GEO peuvent être chargées directement dans les modules individuels (Laser, etc.) de la famille ToPs.

Saisissez ici le répertoire destiné aux fichiers d'exportation. À l'aide de l'icône , vous pouvez sélectionner un dossier de votre ordinateur ou en créer un nouveau.

Par un clic sur cette icône pour les Paramètres manuels, vous ouvrez l'Éditeur d'annotation. Vous pouvez y configurer le nom de fichier en appliquant par ex. les attributs d'élément de la tôle provenant de la projection développée.

Les paramètres d'annotation peuvent être sauvegardés comme favoris. Le format de fichier est *.FTD. Dans le répertoire SYS du dossier HiCAD se trouve le fichier pré-configuré SheetToDXF.FTD. Celui-ci sera chargé en cochant la case Depuis fichier de configuration.

Vous devez sélectionner ici pour les fichiers DXF/DWG si vous souhaitez exporter les contours de coupe (Uniq. contour de coupe, les zones et angles de pliage dessinés ne seront alors pas pris en compte) ou la projection développée complète (Complet).

Pour une exportation DXF/DWG, vous avez besoin du fichier HCADACAD.DAT. Il comprend :

• l’attribution des éléments auxiliaires HiCAD aux strates (layers) d'AUTOCAD spécifiques,
• l’attribution des types de ligne HiCAD au type de ligne d'AUTOCAD,
• la correspondance entre les symboles dans HiCAD et les blocs dans AUTOCAD et
• le paramètre déterminant si un fichier DXF complet, incluant la section HEADER, la section TABLES, etc., sera transmis ou uniquement la section ENTITIES.

Le fichier peut être adapté aux besoins du client et se trouve dans le sous-répertoire SYS de HiCAD. Ne sauvegardez pas le fichier après l'avoir modifié avec l'extension .DAT mais avec .DA1, .DA2 ou .DA3.

Pour l'exportation des projections développée vers COBUS NCAD, vous disposez dans le répertoire SYS le fichier HCADACAD_COBUS.DAT. Si vous souhaitez utiliser ce fichier, sauvegardez-le avec l'extension correspondante (par ex. HCADACAD.DA1). Voir également la page suivante.

Pour l'édition de données GEO, l'attribution vers le fichier CAMIntHICAD_TEO.ini sera également prise en compte.

En choisissant le fichier d'édition DXF/DWG, vous devez sélectionner maintenant une extension de fichier.

Les strates sur lesquelles se trouvent les arêtes (par ex. les lignes de pliage sur la strate 2), seront transmises lors de l'exportation.

Les couleurs seront transmises lors de l'exportation. Si la cache est décochée, vous ne pourrez pas Exporter les informations de compatibilité via couleur de surface.

En cochant cette case, vous pouvez déterminer si les informations de compatibilité par une couleur de surface devront être transmises. L'option Transférer les couleurs doit être cochée. Lors d'une exportation d'un élément STEP, le diamètre du perçage correspondant sera surligné en couleur. Dans le répertoire SYS de votre dossier d'installation HiCAD, vous trouvez le fichier de configuration FITINFO_COLOR.DAT, dans lequel est spécifié à quelles informations de compatibilité a été attribué quelles valeurs RVB.

Selon si cette case est cochée ou décochée, vous déterminez si l'exportation des points libres de la scène doit être autorisée ou non (au cas où ceux-ci provoquent des problèmes en d'autres endroits).

Selon si cette case est cochée ou décochée, vous déterminez si l'exportation des arêtes libres de la scène doit être autorisée ou non (au cas où ceux-ci provoquent des problèmes en d'autres endroits).

Avec cette icône, vous pouvez sélectionner les tôles à exporter dans le dessin.

Avec cette icône, vous insérez dans la liste d'exportation toutes les tôles incluses dans le dessin.

Avec cette icône, vous supprimez les tôles sélectionnées de la liste d'exportation.

Au cas où les attributs d'élément définis dans l'éditeur de texte ne s'appliqueraient pas aux tôles, vous pouvez ici saisir un nom de fichier propre à vos besoins. Cochez pour ce faire la case et saisissez le nom de fichier désiré.

Cliquez sur le bouton Exporter pour éditer toutes les projections développées de la liste d'exportation. Le status vous indique les problèmes éventuellement survenus. Les fichiers se trouvent maintenant dans le répertoire sélectionné.

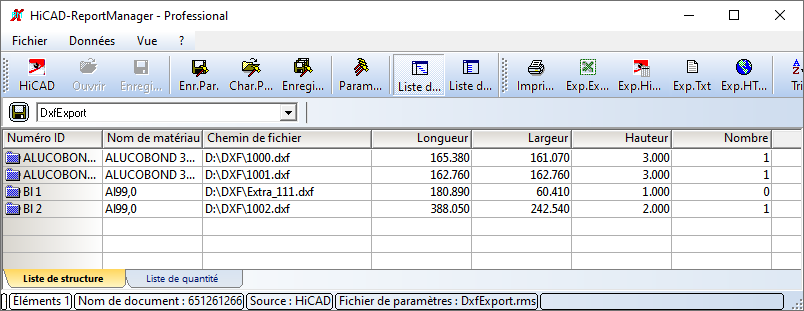

Ce bouton ouvre le Reportmanager et crée une nomenclature. Les éléments de tôle qui n'ont pas été repérés dans ont un chiffre 0 dans la colonne correspondante.

Tous les attributs, comme dans la création de dessin, seront transmis au Reportmanager ainsi qu'en complément le nom du fichier et le chemin d'accès de l'exportation. Vous pouvez à l'aide du Reportmanager configurer un fichier RMS qui détermine quelles données doivent être écrites.

Pour éditer dans le Reportmanager un fichier CSV, cliquez sur la fonction Paramètres et allez dans l'onglet Export - Txt. Cochez les options Demander le nom du fichier avant d'enregistrer et décochez Transférer les informations d'en-tête. Pour l'option Séparateur de colonnes indiquez une virgule "," ou un point-virgule ";". Quittez les paramètres par OK. Cliquez maintenant sur la fonction Exp. Txt de la première fenêtre et sélectionnez comme type de fichier *.CSV.
