Projection développée 3D

Fonctions	Description
	Développer la tôle	Cette fonction crée une projection développée 3D d'un élément en tôle. L'orientation de la tôle peut être déterminée automatiquement ou par la sélection d'une arête. Si vous sélectionnez développement automatique, le côté avec le Symbole de direction d'usinage sera développé. Si l'élément de tôle ne possède par de direction d'usinage, c'est le côté revêtu qui sera développé. Le côté supérieur est ensuite déterminé par le nombre de lignes de poudre et de lettrages.
Menu déroulant : Développer

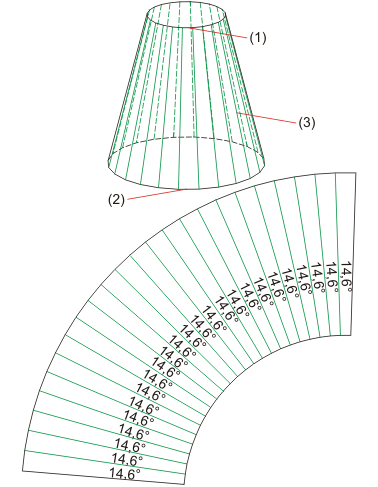

	Élément (approximatif)	Utilisez cette fonction pour développer la surface enveloppante d'un élément 3D en tenant compte de l'angle de jonction. C'est-à-dire que toutes les surfaces qui ne dépassent pas l'angle de jonction seront prises en compte lors du développement. Identifiez deux arêtes de l'élément 3D et indiquez l'épaisseur de tôle. L'épaisseur de la tôle est nécessaire pour une modification de longueur éventuelle et est donc utile uniquement pour les surfaces cylindriques. Celle-ci sera donc développée sur l'axe neutre. Vous pouvez définir la position de l'axe neutre dans le Gestionnaire de Configuration sous Tôle pliée > Paramètre par défaut. Pour toutes les surfaces non cylindriques, la saisie d'une épaisseur de tôle peut être omise par un clic droit de la souris (BDS = Pas de modification de longueur). Positionnez le développement en spécifiant un point d'appui sur la scène. Exemple (1) Première arête (2) Deuxième arête (3) Arête enveloppante du cône tronqué Important : Vous pouvez paramétrer l'angle de jonction dans le Gestionnaire de Configuration dans Tôle pliée > Paramètre par défaut sous Développement analytique > Angle limite pour facettes de jonction.
	Élément + éléments secondaires (approximatif)	Utilisez cette fonction pour développer la surface enveloppante d'un élément 3D en tenant compte de l'angle de jonction. C'est-à-dire que toutes les surfaces qui ne dépassent pas l'angle de jonction seront prises en compte lors du développement. L'élément secondaire doit également être fixée sur l'élément principale sous l'angle de jonction. Identifiez deux arêtes de l'élément 3D et indiquez l'épaisseur de tôle. L'épaisseur de la tôle est nécessaire pour une modification de longueur éventuelle et est donc utile uniquement pour les surfaces cylindriques. Pour toutes les surfaces non cylindriques, la saisie d'une épaisseur de tôle peut être omise par un clic droit de la souris (BDS = Pas de modification de longueur). Positionnez le développement en spécifiant un point d'appui sur la scène. Important : Vous pouvez paramétrer l'angle de jonction dans le Gestionnaire de Configuration dans Tôle pliée > Paramètre par défaut sous Développement analytique > Angle limite pour facettes de jonction.

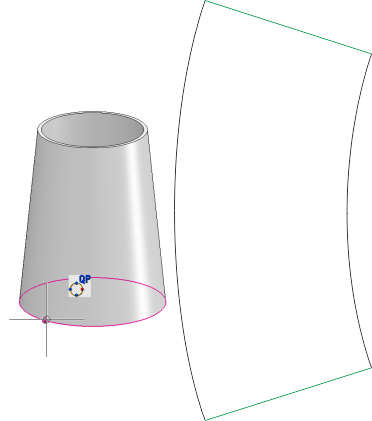

	Surface (analytique)	Utilisez cette fonction pour développer analytiquement la surface d'un élément 3D (par ex. un cône tronqué ou une surface de forme libre). Une épaisseur de tôle (Offset) sera toujours demandée pour la profondeur de coupe. Pour les surfaces arrondies, cela entraîne des modifications du contenu de la surface d'objet développé. Identifiez la surface et indiquez l'épaisseur de tôle. Pour les surfaces de forme libre 0. Identifie un point de sectionnement. Le point de sectionnement détermine la ligne de séparation pour la surface enveloppante une fois celle-ci développée. Spécifiez un point pour la position sur la scène. Les paramètres de l'arête de sectionnement peuvent être spécifiés dans le Gestionnaire de Configuration dans Compatibilité > Développement de tôle jusqu'à HiCAD 2016 > Paramètres avancés > sous Arêtes de sectionnement pour développement analytique. En supprimant le moins - devant le numéro de strate, la strate, la couleur et le type de ligne seront alors pris en compte. Exemple Dans cet exemple, l'arête de sectionnement est verte Les facettes situées sur un tore peuvent également être développées. Cela se passe, en quelque sorte, par un développement dédoublé, d'abord selon l'axe du tore, puis selon l'axe du cylindre qui résulte de ce premier développement. C'est pourquoi le message d'erreur suivant s'affiche : Le développement contient un tore qui n'a éventuellement pas été développé correctement. Veuillez vérifier le résultat ! Exemple (1) Facette (2) Développement Important : Pour le développement des surfaces de forme libre, l'épaisse de tôle doit toujours être de 0 et la détection automatique de l'épaisseur de tôle (clic droit de la souris) ne doit pas être utilisée.
	Surface sur axe neutre (analytique)	Cette fonction lance la détection automatique de l'épaisseur de la tôle après avoir identifié la surface d'un élément 3D (solide, surface de forme libre). Dès lors que l'épaisseur de la tôle a été détectée, l'offset est fixé, sans autre précision de votre part, à la moitié de l'épaisseur de la tôle. Le développement se fait donc sur l'axe neutre. Si l'épaisseur de tôle ne peut pas être déterminée, une fenêtre de saisie apparaît alors. Pour les surfaces de forme libre, l'épaisseur de tôle doit toujours être de 0. Identifiez une surface. Identifiez un point de sectionnement. Le point de sectionnement détermine la ligne de séparation pour la surface enveloppante une fois celle-ci développée. Spécifiez un point pour la position sur la scène. Les paramètres de l'arête de sectionnement peuvent être spécifiés dans le Gestionnaire de Configuration dans Compatibilité > Développement de tôle jusqu'à HiCAD 2016 > Paramètres avancés > sous Arêtes de sectionnement pour développement analytique. En supprimant le moins - devant le numéro de strate, la strate, la couleur et le type de ligne seront alors pris en compte. Les facettes situées sur un tore peuvent également être développées. Cela se passe, en quelque sorte, par un développement dédoublé, d'abord selon l'axe du tore, puis selon l'axe du cylindre qui résulte de ce premier développement. C'est pourquoi le message d'erreur suivant s'affiche : Le développement contient un tore qui n'a éventuellement pas été développé correctement. Veuillez vérifier le résultat ! Exemple (1) Facette (2) Développement

Icon

Cette fonction crée une projection développée 3D d'un élément en tôle. L'orientation de la tôle peut être déterminée automatiquement ou par la sélection d'une arête. Si vous sélectionnez développement automatique, le côté avec le Symbole de direction d'usinage sera développé. Si l'élément de tôle ne possède par de direction d'usinage, c'est le côté revêtu qui sera développé. Le côté supérieur est ensuite déterminé par le nombre de lignes de poudre et de lettrages.

Menu déroulant : Développer

Élément (approximatif)

Utilisez cette fonction pour développer la surface enveloppante d'un élément 3D en tenant compte de l'angle de jonction. C'est-à-dire que toutes les surfaces qui ne dépassent pas l'angle de jonction seront prises en compte lors du développement.

Identifiez deux arêtes de l'élément 3D et indiquez l'épaisseur de tôle.

L'épaisseur de la tôle est nécessaire pour une modification de longueur éventuelle et est donc utile uniquement pour les surfaces cylindriques. Celle-ci sera donc développée sur l'axe neutre. Vous pouvez définir la position de l'axe neutre dans le Gestionnaire de Configuration sous Tôle pliée > Paramètre par défaut. Pour toutes les surfaces non cylindriques, la saisie d'une épaisseur de tôle peut être omise par un clic droit de la souris (BDS = Pas de modification de longueur).

Positionnez le développement en spécifiant un point d'appui sur la scène.

Important :

Vous pouvez paramétrer l'angle de jonction dans le Gestionnaire de Configuration dans Tôle pliée > Paramètre par défaut sous Développement analytique > Angle limite pour facettes de jonction.

Élément + éléments secondaires (approximatif)

Utilisez cette fonction pour développer la surface enveloppante d'un élément 3D en tenant compte de l'angle de jonction. C'est-à-dire que toutes les surfaces qui ne dépassent pas l'angle de jonction seront prises en compte lors du développement. L'élément secondaire doit également être fixée sur l'élément principale sous l'angle de jonction.

Identifiez deux arêtes de l'élément 3D et indiquez l'épaisseur de tôle.

L'épaisseur de la tôle est nécessaire pour une modification de longueur éventuelle et est donc utile uniquement pour les surfaces cylindriques. Pour toutes les surfaces non cylindriques, la saisie d'une épaisseur de tôle peut être omise par un clic droit de la souris (BDS = Pas de modification de longueur).

Positionnez le développement en spécifiant un point d'appui sur la scène.

Important :

Vous pouvez paramétrer l'angle de jonction dans le Gestionnaire de Configuration dans Tôle pliée > Paramètre par défaut sous Développement analytique > Angle limite pour facettes de jonction.

Surface (analytique)

Utilisez cette fonction pour développer analytiquement la surface d'un élément 3D (par ex. un cône tronqué ou une surface de forme libre). Une épaisseur de tôle (Offset) sera toujours demandée pour la profondeur de coupe. Pour les surfaces arrondies, cela entraîne des modifications du contenu de la surface d'objet développé.

Identifiez la surface et indiquez l'épaisseur de tôle.

Pour les surfaces de forme libre 0.

Identifie un point de sectionnement.

Le point de sectionnement détermine la ligne de séparation pour la surface enveloppante une fois celle-ci développée.

Spécifiez un point pour la position sur la scène.

Les paramètres de l'arête de sectionnement peuvent être spécifiés dans le Gestionnaire de Configuration dans Compatibilité > Développement de tôle jusqu'à HiCAD 2016 > Paramètres avancés > sous Arêtes de sectionnement pour développement analytique. En supprimant le moins - devant le numéro de strate, la strate, la couleur et le type de ligne seront alors pris en compte.

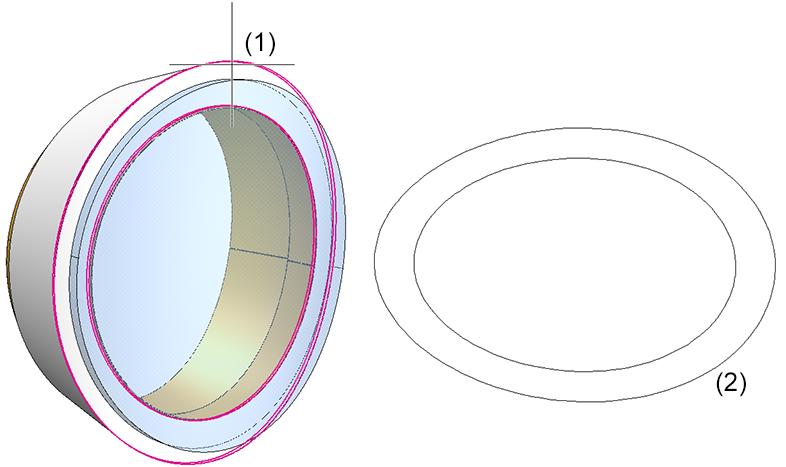

Les facettes situées sur un tore peuvent également être développées. Cela se passe, en quelque sorte, par un développement dédoublé, d'abord selon l'axe du tore, puis selon l'axe du cylindre qui résulte de ce premier développement.

C'est pourquoi le message d'erreur suivant s'affiche :

Le développement contient un tore qui n'a éventuellement pas été développé correctement. Veuillez vérifier le résultat !

Important :

Pour le développement des surfaces de forme libre, l'épaisse de tôle doit toujours être de 0 et la détection automatique de l'épaisseur de tôle (clic droit de la souris) ne doit pas être utilisée.

Surface sur axe neutre (analytique)

Cette fonction lance la détection automatique de l'épaisseur de la tôle après avoir identifié la surface d'un élément 3D (solide, surface de forme libre). Dès lors que l'épaisseur de la tôle a été détectée, l'offset est fixé, sans autre précision de votre part, à la moitié de l'épaisseur de la tôle. Le développement se fait donc sur l'axe neutre. Si l'épaisseur de tôle ne peut pas être déterminée, une fenêtre de saisie apparaît alors.

Pour les surfaces de forme libre, l'épaisseur de tôle doit toujours être de 0.

Identifiez une surface.
Identifiez un point de sectionnement.

Le point de sectionnement détermine la ligne de séparation pour la surface enveloppante une fois celle-ci développée.

Spécifiez un point pour la position sur la scène.

Les paramètres de l'arête de sectionnement peuvent être spécifiés dans le Gestionnaire de Configuration dans Compatibilité > Développement de tôle jusqu'à HiCAD 2016 > Paramètres avancés > sous Arêtes de sectionnement pour développement analytique. En supprimant le moins - devant le numéro de strate, la strate, la couleur et le type de ligne seront alors pris en compte.

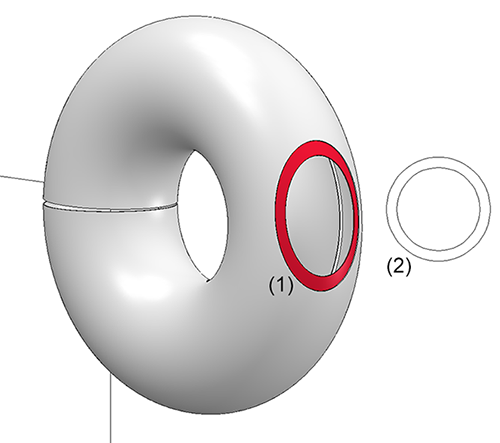

Les facettes situées sur un tore peuvent également être développées. Cela se passe, en quelque sorte, par un développement dédoublé, d'abord selon l'axe du tore, puis selon l'axe du cylindre qui résulte de ce premier développement.

C'est pourquoi le message d'erreur suivant s'affiche :

Le développement contient un tore qui n'a éventuellement pas été développé correctement. Veuillez vérifier le résultat !
