B-Spline à main levée
Esquisse > Dessiner > Main levée

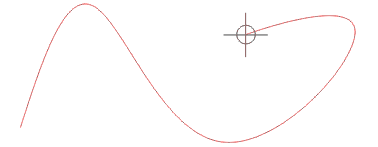

À l'aide de cette fonction, vous pouvez dessiner une B-spline "à main levée" en déterminant une suite de points avec le curseur. La B-spline sera interpolée via ces points.
- Déterminez le point de départ de la spline.
- Spécifiez le point suivant.
- Terminez la création de la B-spline par un clic droit.
Lorsque le point initial et final d'une B -spline sont identiques, les deux seront alors réunis tangentiellement.
Vous trouvez sous
d'autres fonctions pour les courbes.
|
|
Dérivation d'une spline cubique. |
|
|
|
Dérivation d'une spline cubique tangentielle. |
|
|
|
Dérivation d'une spline AKIMA. |
|
|
|
Dérivation d'une B-spline et d'une Nurbs. |
|
|
|
Création de spirales cylindriques et coniques. |
|
|
Création automatique d'une courbe (Spline d'Hermite) avec une courbure modérée entre 2 points. |
|
|
|
Application comme courbe de lignes paramétriques ou de bord d'une surface de forme libre. |
|
|
|
Dérivation d'une courbe surfacique. |
|
|
|
Chaîne d'arêtes -> NURBS |
|
|
|
Détermination de polylignes 3D via des équations vectorielles. Les points d'interpolation seront reliés alors par des segments. |
|
|
|
Détermination de polylignes 3D via des équations vectorielles. Les points d'interpolation seront reliés alors par des arcs de cercle. |
|
|
|
Lisse les éléments auxiliaires d'une esquisse 3D. |
* uniquement pour les esquisses 3D
Lorsque vous travaillez avec la Paramétrique (HCM), les éléments de courbe de l'esquisse peuvent alors être modifiés avec l'outil de glisse. Le mode de comportement des courbes par l'outil de glisse peut être défini avec la fonction des HCM Esquisse > HCM > Concom. > Propriété de spline. Les propriétés suivantes sont possibles :
|
Fixe La courbe ne peut qu'être déplacée avec l'outil de glisse. |
|
Flexible La courbe peut être modifiée de façon dynamique à l'aide du curseur. |
|
Échelonnable La courbe peut être déplacée, pivotée et échelonnée avec l'outil de glisse. |
