Autres courbes de forme libre
Courbe depuis surface de forme libre
Esquisse > Main levée > Courbe depuis surface de FL
À l'aide de cette fonction, vous appliquez les paramètres ou les bords d'une surface de forme libre comme une courbe.
-
- Identifiez, après avoir lancé la fonction, la surface de forme libre.
- Choisissez si vous voulez appliquer les lignes paramétriques ou du bord. Pour les lignes paramétriques, vous devez en plus spécifier si elles doivent être sélectionnées dans la direction de u ou de v.

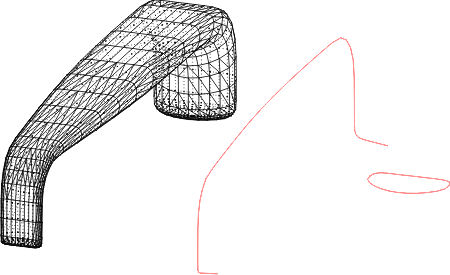

Les lignes paramétriques ou courbes du bord (à droite) ont été appliquées à partir de la surface de forme libre (à gauche)
La courbe obtenue repose exactement sur la surface de forme libre. Sélectionnez si besoin la fonction Afficher uniquement l'élément actif pour ne représenter que la nouvelle courbe.
CONS depuis chaîne polygonale
Esquisse > Main levée > CONS depuis chaîne polygonale
À l'aide de cette fonction, vous pouvez projeter une esquisse 3D à partir d'une surface de forme libre. Le résultat est une courbe de surface (CONS = Curves on Surfaces). Cela ne sera pas représenté visuellement !
