Standard 3D > Nouveau > Élément de translation
Grâce à de cette fonction, créez n'importe quel cylindre. Ces derniers sont dérivés à partir d'un esquisse fermée (dans un plan), par déplacement d'une copie de l'esquisse le long d'une (droite) normale. Les surfaces "pentues" apparaissent comme dépouille de l'élément de translation avec un angle définis au préalable. Les autres surfaces marquées contiendront des découpes sans traitement. Grâce à la découpe automatique, celles-ci se terminent bien en dessous de la surface de couverture et sont poursuivies par des bords (coupés) jusqu'à la surface de couverture si nécessaire.
Procédure recommandée :
Pour générer un élément de translation, suivez les étapes suivantes :
- Entrez un Numéro identifiant (ID).
- Cochez la case Référencé lorsque l'élément doit être référencé.
- Cochez la case Feature lorsque un Feature correspondant à cet élément de translation doit être repris dans l'historique du Feature.
- Cochez la case Pertinent pour la nomenclature,pour attribuer automatiquement cet attribut à l'élément de translation créé.
- Choisissez un type de Hauteur à définir.
- Si le cas échéant, entrez la valeur de la Dépouille ainsi que la hauteur initiale et finale.
- Choisissez un type de Coupe transversale à définir. Vous avez la possibilité ici de créer une nouvelle esquisse ou bien d'en utiliser une déjà existante dans la scène.
- Lorsque vous voulez d'abord vérifier le résultat de l'élément créé, alors cliquez sur le bouton Prévisualisation. Cliquez ensuite sur Créer, si l'élément représenté doit être finalement généré. Si vous souhaitez directement créer l'élément, donc sans aperçu, cliquez directement sur le bouton Créer.

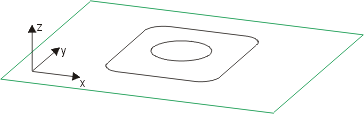

Des éléments de translation ont été générés à partir des esquisses d'illustration ci-dessous avec des entrées de valeur pour la dépouille, la hauteur initiale et finale.

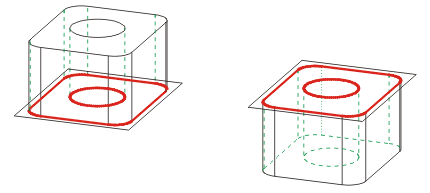

Sans dépouille
À gauche : Hauteur initiale/ finale : 0/80
Hauteur de l'élément : 80, À droite : Hauteur initiale/ finale : 0
/-80,
Hauteur de l'élément : 80

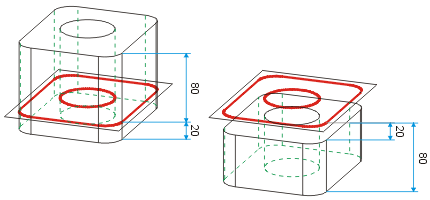

Avec distance par rapport au plan de l'esquisse, sans dépouille
À gauche : Hauteur initiale/ finale : -20/80 Hauteur de l'élément : 100, À droite : Hauteur initiale/ finale : -20
/-80 Hauteur de l'élément : 60

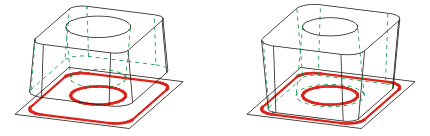

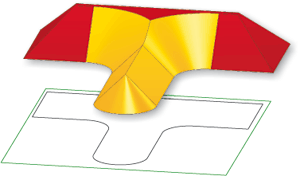

Avec dépouille
À gauche : Hauteur initiale/ finale : 20 / 80
Hauteur de l'élément : 60, À droite : Hauteur initiale/ finale : 80 / 0
Hauteur de l'élément : 80 (Élément “retourné”)
À savoir :
- Si une esquisse est active pendant l'exécution de la fonction, alors cette esquisse sera utilisée.
- Si l'élément de translation doit être inséré comme élément secondaire dans l'élément actif, alors cliquez sur
et sélectionnez la fonction Créer nouvel élément de translation, comme élément secondaire
. - Modifiez avantageusement les esquisses en amont à l'aide de la fonction Trier LE (lignes-éléments, esquisse)
. -
Seules les polylignes fermées dans l'esquisse seront prises en compte.
- Les arcs-de-cercle apparaissent dans la modélisation analytique des surfaces cylindriques.
- Les cycles intérieurs, à savoir les polylignes fermées, les cercles et ellipses se trouvant à l'intérieur d'une surface d'esquisse, sont alors interprétés comme des trous/perçages.
- La hauteur de l'élément de translation ainsi que les contraintes dimensionnelles HCM attribuées à l'esquisse sont reprise comme cotes paramétriques.
- Les cercles situés à l'intérieur d'une surface ainsi que les polylignes fermées seront considérés comme perçage ou trou.
- Sous vous trouverez également les fonctions Conversion 2D -> 3D
et 2D -> 3D Niveau-> Solide
. - Si l'esquisse existe déjà, alors vous pourrez également utiliser la fonction Élément de translation à partir d'une esquisse afin de créer un l'élément de translation. À cet égard, il est à noter que si l'esquisse appartient à un ensemble, l'élément de translation sera alors également attribué à cet ensemble.
Veuillez prendre en compte les indications pour Travailler avec des esquisses.
