2D -> 3D, Niveau -> Solide
Grâce à cette fonction, vous pouvez dériver un élément 3D à partir d'un élément 2D et ce, en évaluant le niveau d'occultation.
Une fois la fonction activée, choisissez si seul l'élément actif ou bien tous les éléments 2D doivent être repris dans le 3D.
La fonction s'effectue alors en deux étapes internes :
- Les lignes sont converties en chaînes d'arêtes.
- La profondeur sera établie en fonction du plan (ou niveau) et de la taille des éléments occultés.

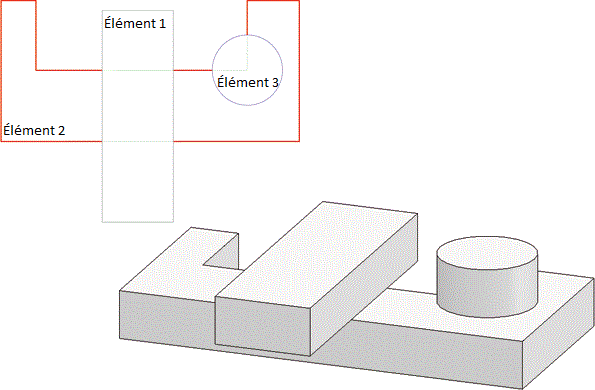

L'illustration ci-dessous présente trois éléments 2D. L'élément 1 (rectangle, niveau 3) et l'élément 3 (niveau 2) occultent l'élément 2 (contour rouge, niveau 1).
Élément de translation généré

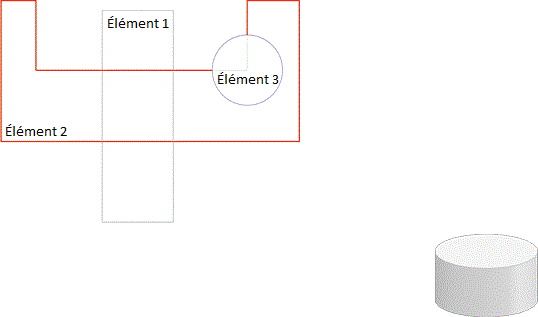

L'illustration ci-dessous montre de nouveau les éléments 2D du premier exemple. Toutefois, cette fois-ci, l'élément 2 n'est pas occulté par l'élément 1.
Élément de translation généré
