Exemple - Perçages modèles

L'illustration montre un contour dont le but sera de pouvoir être utilisé comme perçage modèle de différentes tailles. Il peut être créé aussi bien en tant qu'élément 2D qu'en tant qu'esquisse planaire et sera paramétré.

Cas 1 : Élément 2D paramétré (format de fichier .DCF)

Cas 2 : Esquisse paramétrée (format de fichier .KRA)

---

Cas 1 : Élément 2D paramétré (format de fichier .DCF)

Étape 1 : Création de l'élément 2D

1. Créez un élément 2D vide, ex. MODELE_EX.

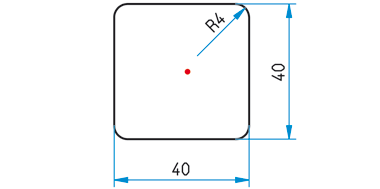

2. Dessinez un carré de taille 40 x 40, puis arrondissez les angles avec un rayon de 4.
3. Définissez un point isolé au centre du carré. Activez pour cela dans l'onglet Géométrie 2 D sous Outils la fonction Point, nouveau .
4. Déplacez l'élément 2D de sorte que le point isolé se trouve sur le point absolu (0,0).

Étape 2 : Dérivation de la modélisation HCM 2D

1. Supprimez la mémoire de variables via l'onglet Information. Recourez pour cela à la fonction Supprimer variables sous 3D, Divers > Var.
2. Activez l'onglet Élément 2D.
3. Spécifiez-y sous Contraintes HCM 2D avec la fonction Concomitance de position, Parallèle les contraintes de parallélisme. Pour cela, après avoir lancé la fonction, identifiez les deux lignes verticales puis les deux lignes horizontales.
4. Puis attribuez avec la fonction Concomitance de position, Tangentiel aux éléments la contrainte de position tangentielle. Pour cela, identifiez un par un, un segment et un arc (pour un total de 8 contraintes tangentielles).

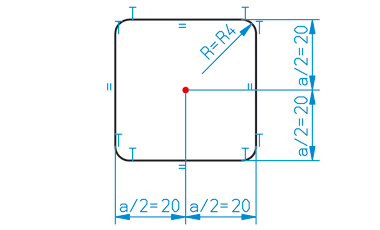

5. Attribuez maintenant les contraintes de cotes de l'exemple en illustration (rayon, distance horizontale, distance verticale). Au lieu de saisir une valeur, cliquez avec le bouton droit de la souris et entrez respectivement la formule a/2 et R. Choisissez comme valeurs initiale a=40 et R=4.

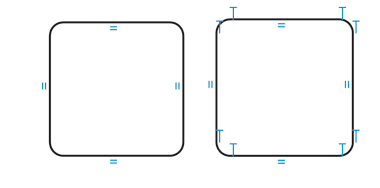

6. Tous les arrondis doivent être identiques, il vous faut donc attribuer la contrainte de cote Rayon, Égaliser pour les arrondis non cotés.
7. Fixez le point isolé avec la concomitance de position Fixer .
8. Enregistrez la modélisation HCM avec la fonction Éditer > Enregistrer variante, Sans base de données , par exemple sous le nom MODELE_EX. Sélectionnez comme dossier cible le dossier HiCAD : KATALOGE/WERKSNORMEN/MUSTERBOHRUNGEN.

Compléter le catalogue Perçages modèles

1. Démarrez l'Éditeur de catalogue en lançant le programme CATEDITOR.EXE du répertoire EXE de HiCAD.
2. Ouvrez le tableau Perçages modèles et créez avec Outils > Tableau > Nouveau un nouveau tableau pour le perçage modèle, par exemple MODELE_EX.
3. Sélectionnez la catégorie Modèle 2D. Quittez la fenêtre de dialogue par OK.
4. Le nouveau tableau contient les colonnes ID, MOD, STATUS et BZ.
5. Ajoutez maintenant de nouvelles colonnes par un clic droit sur le titre de la colonne BZ et en sélectionnant Nouvelle colonne :

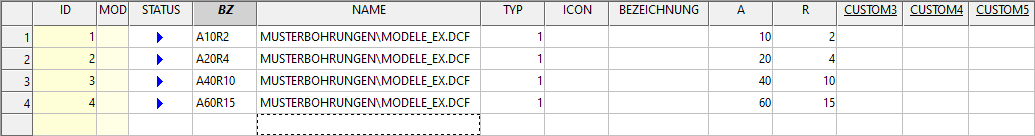

	Désignation	Type données	Commentaires
	NAME	Texte	Chemin de la modélisation HCM
	A	Virgule flottante	Longueur latérale du carré
	R	Virgule flottante	Rayon d'arrondi

6. Saisissez maintenant les codes de données suivants avec Édition > Nouveau code de données :




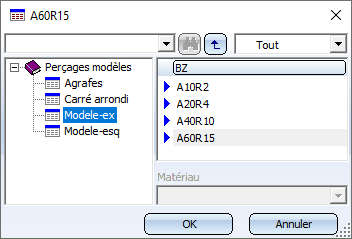

7. Au redémarrage de HiCAD, les nouveaux perçages modèles y seront disponibles.

---

Cas 2 : Esquisse paramétrée (format de fichier .KRA)

Étape 1 : Création de l'esquisse

1. Créez une nouvelle esquisse avec la fonction Esquisse > Nouveau > Esquisse .
2. Dessinez un carré de taille 40 x 40 avec la fonction Esquisse > Dessiner > Rectangle .
3. Arrondissez les angles avec un rayon de 4 avec la fonction Esquisse > Usiner > Arrondir .

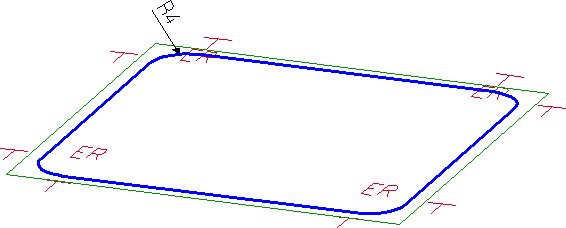

   Selon les paramètres des contraintes HCM des esquisses, certaines seront déjà automatiquement indiquées.



4. Définissez un point isolé au centre du carré. Activez pour cela dans l'onglet Esquisse sous la fonction Point, nouveau . Attribuez à ce point le numéro de point ! avec la fonction Nouveau numéro de point . Au moyen de ce numéro de point, le point d'appui à l'insertion des éléments/ensembles pourra être contrôlé.

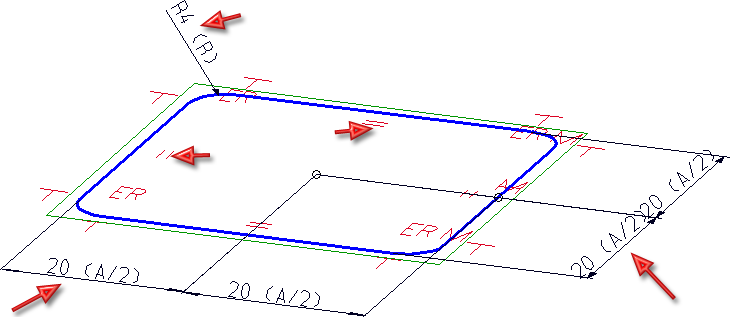

5. Attribuez maintenant les contraintes HCM restantes.

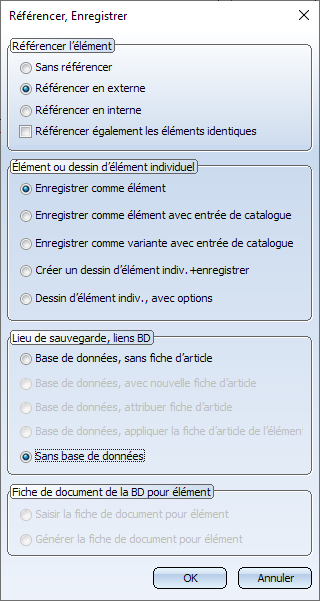

6. Enregistrez l'esquisse avec la fonction Référencer l’élément, Enregistrer, Dessin d’élément individuel , par sous le nom MODELE_ESQ dans le répertoire HiCAD : KATALOGE/WERKSNORMEN/MUSTERBOHRUNGEN.

Étape 2 : Compléter le catalogue Perçages modèles

1. Démarrez l'Éditeur de catalogue en lançant le programme CATEDITOR.EXE du répertoire EXE de HiCAD.
2. Ouvrez le tableau Perçages modèles et créez avec Outils > Tableau > Nouveau un nouveau tableau pour le perçage modèle, par exemple MODELE_ESQ.
3. Sélectionnez la catégorie Modèle 2D. Quittez la fenêtre de dialogue par OK.
4. Le nouveau tableau contient les colonnes ID, MOD, STATUS et BZ.
5. Ajoutez maintenant de nouvelles colonnes par un clic droit sur le titre de la colonne BZ et en sélectionnant Nouvelle colonne :

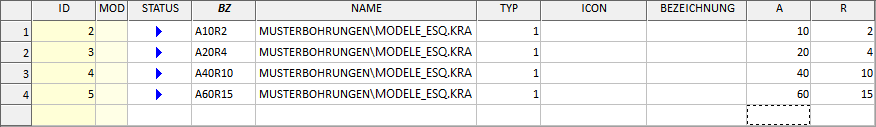

	Désignation	Type données	Commentaires
	NAME	Texte	Chemin du fichier KRA
	A	Virgule flottante	Longueur latérale du carré
	R	Virgule flottante	Rayon d'arrondi

6. Saisissez maintenant les codes de données suivants avec Édition > Nouveau code de données :



7. Au redémarrage de HiCAD, les nouveaux perçages modèles y seront disponibles..
