Exemple de simulation - Moteur avec élément de référence
- Élément avec Moteur de translation, Élément de référence avec Moteur de translation
- Élément avec Moteur de rotation, Élément de référence avec Moteur de translation
Élément avec Moteur de translation + Élément de référence, Élément de référence avec Moteur de translation

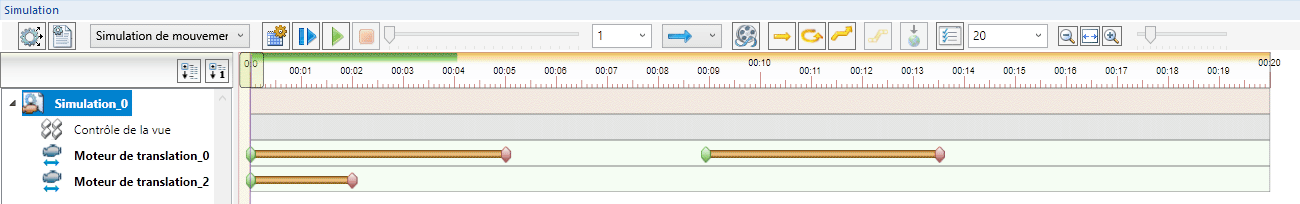

Nous utilisons ici l'exemple issu de la Simulation de mouvement avec deux intervalles de temps, mais en supprimant les moteurs 1 et 3.
Le Moteur de translation_0 doit déplacer la Boite2.
- Double-clic sur le Moteur de translation_0.
- Cochez la case.
- Cliquez sur le symbole
et identifiez la Boite2. - Quittez la fenêtre par OK.
- Définissez le test de collision.
- Calculer la simulation.
Film de la simulation
Élément avec Moteur de rotation et élément de référence, Élément de référence avec moteur de translation

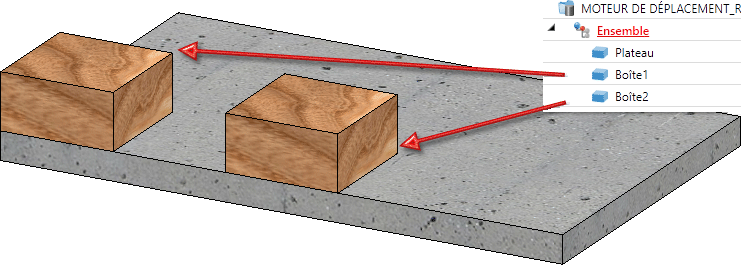

Nous utilisons l'exemple illustré ci-après.
Définir un Moteur de rotation pour la Boite1 avec la Boite2 comme élément de référence, puis définir un Moteur de translation pour la Boite2.
Activez tout d'abord l'ensemble. Ensuite :
- Créez une Nouvelle simulation

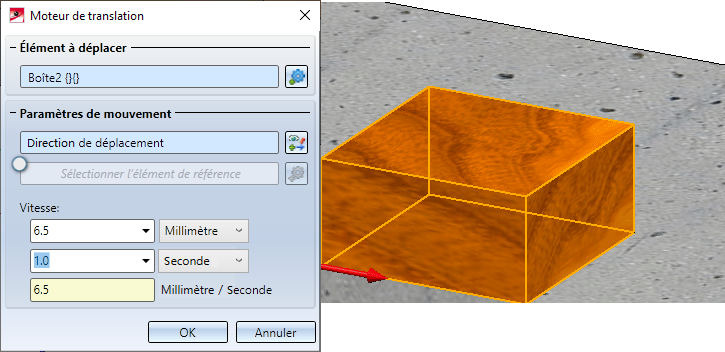

. - Lancez la fonction Moteur de translation
(avec comme élément à déplacer Boite2, de déplacement : arête inférieure de la boîte (a), Vitesse : 6.5 mm/sec) :

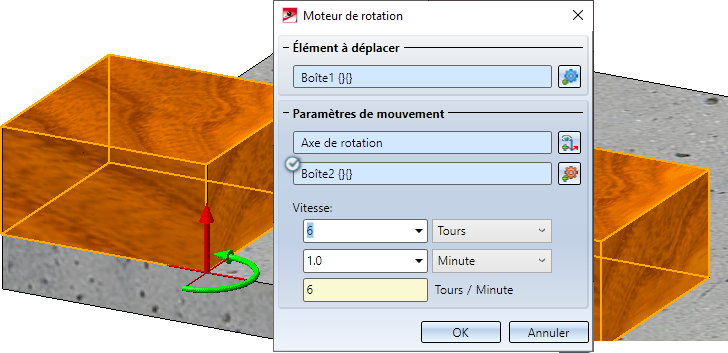

- Lancez la fonction Moteur de rotation
(avec comme élément à déplacer Boite1, l'axe de rotation est l'arête avant droite, Vitesse : 6 tours/min, Élément de référence Boite2) :

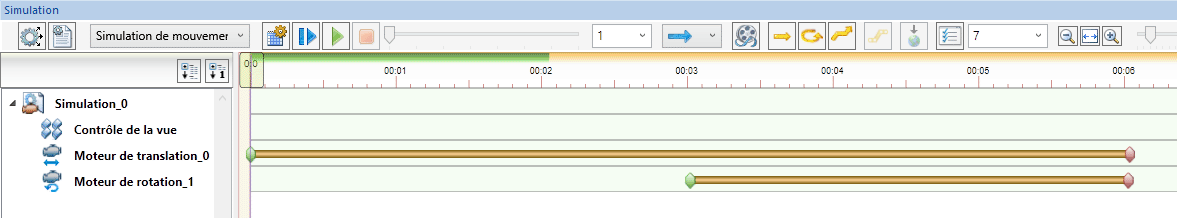

- Paramètres des intervalles de temps :
- Durée maximale de la simulation
- Moteur de translation : 0 - 6 sec.
- Moteur de rotation : 3 - 6 sec.
- Calculer la simulation.
Film de la simulation
Dans cet exemple, l'option Élément de référence provoque l'effet suivant :
Selon l'intervalle de temps, le moteur de rotation ne démarrera qu'après 3 secondes. Comme le moteur de rotation utilise la Boite2 comme élément de référence et que le moteur de translation défini pour l'élément de référence démarre après 0 seconde (c'est-à-dire immédiatement), la Boite1 sera également déplacée immédiatement et ne tournera qu'après 3 secondes.
En modifiant la vitesse de rotation du moteur de rotation à 0, ou en déplaçant le Bouton ON à la fin de la simulation, la Boite1 adoptera simplement le déplacement de la Boite2 et se déplacera de manière identique.
