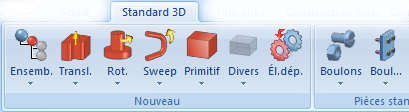

Fonctions pour la création d'éléments

Ensemble, nouveau (3D)

Création d'un nouvel ensemble 3D. Les ensembles dans la 3D sont utilisés pour structurer davantage sa construction.

En cliquant sur , vous trouverez d'autres fonctions.

Élément de translation

Dérivation de n'importe quel cylindre à partir d'une esquisse.

L'insertion s'effectue comme élément principal. Vous trouverez la fonction correspondante aux éléments secondaires sous .

Élément de rotation

Dérivation d'élément par répétition et rotation de l'esquisse autour d'un axe se trouvant sur le plan de l'écran.

L'insertion se fait comme élément principal. Vous trouverez la fonction correspondante aux éléments secondaires sous .

Sweep de chaîne d'arêtes

Élément 3D issu d'un placement de coupes transversales faites sur des lignes directrices 3D.

L'insertion s'effectue comme élément principal. Vous trouverez la fonction correspondante aux éléments secondaires sous .

Primitif

Éléments primitifs tels que des parallélépipède, prismes, cylindres, cônes, sphères, etc.

Éléments vides

Élément vide pouvant être utilisé pour structurer la construction. À la différence de la fonction Ensemble, ces éléments vides ont des propriétés spéciales qui permettent d'augmenter les performances du repérage (positionnement), de la recherche d'éléments identiques, de la génération de nomenclatures ou encore les performances liées à l'utilisation de HELiOS.

L'insertion se fait comme élément principal. Vous trouverez la fonction correspondante aux éléments secondaires sous .

Élément dépendant

Grâce à cette fonction, les éléments référencés existants peuvent être ajoutés dans la scène ouverte comme nouvel élément. À la différence des autres fonctions d'insertion, le nouvel élément n'est pas enregistré comment référencé dans la structure d'élément de la construction. Il sera répertorié dans l'historique du Feature sous le nom Élément dépendant.

Même les éléments non référencés possédant une fiche d'élément dans HELiOS peuvent être intégrés avec cette fonction.
