Nouveaux ensembles
Cette fonction permet de créer un nouvel ensemble. Les ensembles sont utilisés dans le 3D pour structurer davantage la construction. Les éléments de type Ensemble sont des éléments vides avec des points isolés et un identifiant spécifique. Ils se composent précisément d'un élément principal (appelée aussi élément principal de l'ensemble) ainsi que des éléments secondaires subordonnés à cet élément.
Chaque ensemble peut se voir attribuer un type pour donner plus de précision sur l'ensemble. En voici quelques exemples :
- Ensembles généraux
- Ensembles vissés (Montage)
- Ensembles soudés (Atelier)
- Ensemble de poteaux
- Ensemble de vitres
et bien d'autres....
Les ensembles sont identifiés dans la scène par de grands points isolés rouges. Les ensembles peuvent donc être directement identifiés grâce à ces points.
Une fois la fonction lancée, HiCAD affiche la fenêtre de dialogue Attributs d'élément. Définissez ici les attributs de l'ensemble, ensuite quittez en cliquant sur Valider les modifications. HiCAD vous demandera ensuite d'indiquer les points de l'ensemble souhaité. Pour terminer l'opération, cliquez sur le bouton molette de la souris ou faites un clic droit. Vous pouvez alors attribuer des éléments à l'ensemble soit en activant l'ensemble puis en créant un nouvel élément secondaire, ou bien en passant par l'ICN et faire un glisser-déposer de l'élément dans l'ensemble.
En cliquant sur
, vous activez un menu comportant encore d'autres fonctions :
|
|
Ensemble insère une nouvel ensemble comme élément secondaire. |
|
|
Ensemble principal créé un ensemble principal. Un ensemble principal est un ensemble spécifique auquel tous les autres ensembles et éléments de la scène sont subordonnés. Chaque scène ne peut contenir qu'un seul ensemble principal. |
|
|
De façon analogue à la fonction Élément dépendant, vous pouvez remplacer un ensemble complet par un ensemble dépendant. Cela est toutefois uniquement possible pour les ensembles qui :
Les ensembles dépendants sont identifiés dans l'ICN avec le symbole |
.
Le système de coordonnées d'élément des ensembles

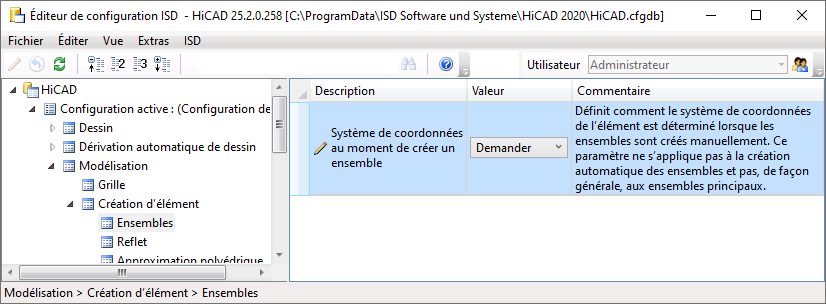

Comme tout élément, un ensemble possède également un système de coordonnées d'élément. Soit HiCAD détermine automatiquement ce système de coordonnées, soit vous définissez ce système au moment de la création de l'ensemble. À cet effet est prévu un paramètre dans le Gestionnaire de Configuration ISD dans Modélisation > Création d'élément > Ensembles.
Les options suivantes sont possibles :
- Système de coordonnées standard
Le système de coordonnées sera automatiquement déterminé par HiCAD et correspondra au système de coordonnées universel. Il s'opère sans consultation. C'est le paramètre par défaut de ISD.
- Demander
Si ce paramètre est activé, alors HiCAD demandera de définir un plan (de la même façon que pour la fonction Plan d'usinage. Ce plan concerne le plan horizontal / plan de vue en plan du système de coordonnées de l'élément. Pour définir le plan, plusieurs options s'offrent à vous :
- Vous définissez le plan en sélectionnant une série de points, d'arêtes, de surfaces ou de plans d'usinage dans la scène. Le système de coordonnées standard s'orientera de telle sorte que le plan x-y se place dans le plan défini.
- A l'aide du bouton molette de la souris, vous choisissez le système de coordonnées.

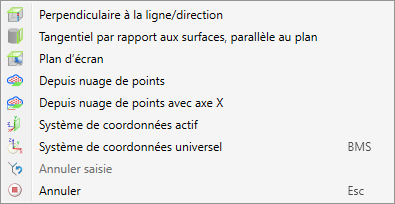

- Vous activez un menu contextuel offrant davantage de fonctions par un clic droit.
Les fonctions du menu fonctionnent de façon similaire aux fonctions portant le même nom dans le Plan d'usinage.
Dans le Gestionnaire de Configuration, les paramètres ne valent pas pour les ensembles principaux. Pour tout ensemble principal créé, le système de coordonnées sera toujours le système universel.
Nota bene :
- Retrouvez les explications détaillées pour les ensembles ainsi que pour les éléments principaux et secondaires dans la section Les bases et généralités dans HiCAD dans Éléments inhérents à la construction.
- Veuillez bien prendre en compte les Remarques relatives à la création d'éléments (3D) avant de créer des éléments 3D.
- Toute scène ne peut contenir qu'un seul ensemble principal.
- Grâce aux fonctions du menu Points d'ensemble, vous pouvez modifier et/ ou compléter les points des ensembles à tout moment. Pour accéder au menu Points d'ensemble, faites un clic droit sur l'ensemble dans l'ICN ou bien cliquez sur un point de l'ensemble sur la scène.
- Si vous voulez rassembler des éléments déjà existants en un ensemble, il vous faut alors utiliser la fonction Constituer un ensemble
dans le menu contextuel des éléments.
