Chanfreiner des coins
Pour chanfreiner des coins, activez tout d'abord la case
Coins dans la fenêtre Chanfreiner.
Vous disposez ensuite dans la liste de choix des types de saisie Longueur et 3 longueurs. Selon le type de saisie sélectionné, différentes saisies de valeurs sont alors nécessaires :
- Longueur
Les arêtes qui se rencontrent au niveau du coin seront chanfreinées à la même longueur.
- 3 longueurs
Les arêtes qui se rencontrent au niveau du coin seront chanfreinées par la saisie de trois valeurs de longueur. Les trois arêtes appartenant au coin sélectionné seront surlignées en couleur. La correspondance entre la longueur des chanfreins et la couleur des arêtes est la suivante :
|
Longueur de chanfrein 1 |
Couleurs spéciales Marquage 1 (par défaut RVB 222/12/143) |
|
Longueur de chanfrein 2 |
Couleurs spéciales Marquage 6 (par défaut RVB 16/217/239) |
|
Longueur de chanfrein 3 |
Couleurs spéciales Marquage 3 (par défaut RVB 22/159/211) |
Saisissez les trois valeurs de longueur.

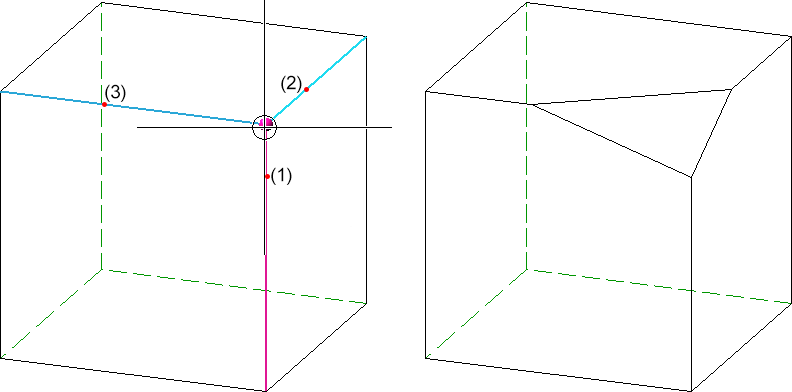

Chanfreiner un coin par saisie de trois longueurs (1) - (3)
Avec ce type de saisie, seul un coin peut être identifié.
