Définir/Supprimer des cadres
À l'aide des fonctions de ce sous-menu, vous pouvez munir les chiffres de cote de cadres ou de parenthèses, ou supprimer des cadres/parenthèses existants.
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Vous pouvez également accéder à ces fonctions de modification et d'édition via le menu contextuel pour les chiffres de cote. Vous y accédez par un clic droit sur un chiffre de cote.
Définir des cadres
Cotation+Annotation 3D > Éditer > Éditer > Cadre > Définir
À l'aide de cette fonction, vous pouvez munir les chiffres de cote de cotations existantes d'un cadre ou de parenthèses, crochets ou accolades.
Choisissez tout d'abord en cliquant sur la fonction correspondante si seules des cotes individuelles, toutes les cotes d'une structure de cotation ou toutes les cotes se trouvant dans une zone de sélection rectangulaire devront être prises en compte.

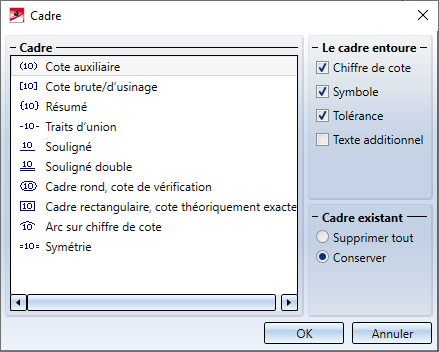

Fenêtre de dialogue Cadre
Sélectionnez le cadre ou les parenthèses et déterminez quels éléments de la cote le cadre/les parenthèses doivent entourer. Sous Cadre existant, vous spécifiez le traitement du cadre qui existe déjà dans une cote.
Après avoir quitté la fenêtre de dialogue par OK, HiCAD vous invite alors, selon la fonction choisie, à identifier les cotes.
Si aucun cadre n'est sélectionné, autrement dit si toutes les cases sous Le cadre entoure sont décochées, vous pouvez alors supprimer par ces fonctions les cadres/parenrthèses existants.
Supprimer des cadres
Cotation+Annotation 3D > Éditer > Éditer > Cadre > Supprimer
À l'aide de ces fonctions, vous pouvez supprimer des cadres individuellement, tous les cadres d'une structure de cotation ou tous les cadres se trouvant dans une zone de sélection rectangulaire.
