Éditer le chiffre de cote
À l'aide de l'Éditeur de chiffre de cote, vous pouvez individualiser les chiffres de cote. Chaque chiffre de cote peut être complété par des blocs de texte additionnels des catégories Texte additionnel, Tolérance et Symbole. Cela s'applique aux cotes 3D, aux cotes paramétriques, aux cotes HCM et aux cotes de la Construction Acier.

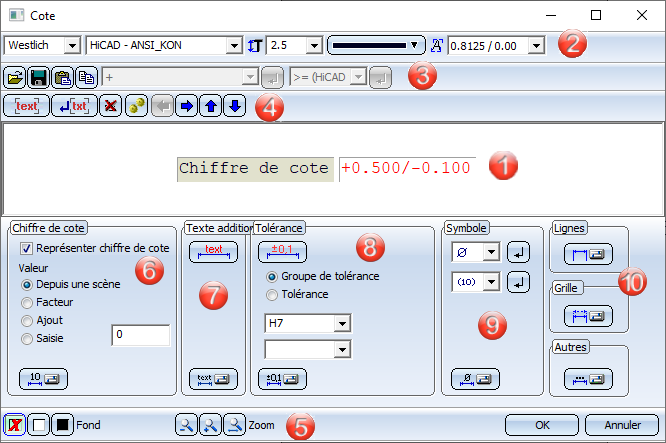

La fenêtre peut être divisée en différentes zones :
(6) Paramètres du chiffre de cote
(7) Paramètres du texte additionnel
(8) Paramètres de la tolérance
Zone de saisie
Il est possible d'attribuer à un chiffre de cote des blocs de texte supplémentaires des catégories Texte additionnel, Tolérance et Symbole. Dans la zone de saisie de l'Éditeur du chiffre de cote s'affiche la combinaison actuelle du texte de cote. Chaque bloc de texte sera identifié par un cadre, le bloc de texte actif a toujours un cadre noir.
Barre des symboles
Formatage du texte
Vous pouvez éditer pour chaque bloc de texte les propriétés Police, Taille des caractères, Couleur de police et Rapport de forme et angle d'inclinaison (uniquement pour les polices de HiCAD). Pour les polices de HiCAD, il est également possible d'indiquer un facteur de largeur qui modifie l'espacement horizontal du texte. La valeur par défaut est 1.0. Si le facteur de largeur est inférieur à 1, le texte sera compressé horizontalement. Si le facteur de largeur est supérieur à 1, le texte sera étendu horizontalement.
Veuillez noter que ces paramètres s'appliquent à tous les blocs de texte de même catégorie. En d'autres termes, si par exemple vous attribuez à un texte additionnel une autre couleur, la couleur sera alors attribuée également à tous les autres blocs de texte avec un texte additionnel.
Insérer/Copier le texte
Pour attribuer à un bloc de texte des éléments de texte, placez le curseur dans le bloc de texte en question. Vous pouvez maintenant taper votre texte directement sur le clavier.
À l'aide de la fonction Charger le texte
, vous pouvez charger des fichiers ASCII et des textes formatés (*.RTF, RichText). Pour les fichiers RTF, la police sera également conservée. Par ailleurs, il est possible de reprendre du texte depuis le presse-papier
ainsi que du texte ou tout autre caractère spécial déjà présent. Pour reprendre le texte depuis une liste de choix, sélectionnez l'entrée de votre choix et appliquez-la à votre bloc de texte par le bouton
. Si un élément de texte est surligné dans le bloc de texte, celui-ci sera remplacé. Si le curseur se trouve dans le bloc de texte sans qu'un élément de texte soit surligné, le nouvel élément de texte sera alors inséré au niveau de la position occupée par le curseur.
Insérer/Déplacer/Supprimer un bloc de texte
À l'aide des fonctions de cette barre des symboles, vous pouvez insérer de nouveaux blocs de texte, ainsi que déplacer ou supprimer le bloc de texte actif. Avec le bouton
, vous pouvez surligner tous les blocs de texte et ainsi les modifier en une seule fois.
Au lieu des symboles, vous pouvez également utiliser les touches suivantes du clavier :
|
Entrée (Return) |
Nouvelle ligne, un nouveau champ est créé à cette occasion. |
|
Suppr (DEL) |
Supprimer le texte. |
|
Effacer/Arrière (Backspace) |
Supprimer le texte. |
|
Flèches (Touches directionnelles) |
Naviguez dans les blocs de texte. |
Vous disposez encore des boutons suivants :
|
OK |
Les paramètres actuels seront appliqués au chiffre de cote identifié. |
|
Annuler |
Met fin à la fonction sans appliquer les paramètres actuels. |
|
|
Le fond de la zone de saisie de texte sera désactivé temporairement. Cela peut être notamment utile lorsque la couleur de texte sélectionnée devient difficilement lisible sur la couleur du fond. |
|
|
À l'aide des fonctions de zoom, vous pouvez agrandir ou réduire la taille du texte représenté dans la fenêtre de saisie. |
Chiffre de cote
|
Représenter chiffre de cote Cette case permet d'afficher ou de masquer le chiffre de cote actif. |
|
Valeur depuis une scène Une valeur élaborée depuis la scène sera utilisée pour le chiffre de cote. |
|
Facteur Le chiffre de cote sera multiplié par la valeur indiquée dans le champ Saisie. |
|
Ajout Le chiffre de cote sera additionné au chiffre indiqué dans le champ Saisie. |
|
Saisie Champ de saisie de la valeur pour le facteur ou l'ajout. |
|
Active l'onglet Chiffre de cote de la fonction Paramètres de cote. Vous pouvez alors modifier les paramètres pour le chiffre de cote actif. Ceux-ci seront ainsi appliqués également à la barre des symboles Formatage du texte. |
Texte additionnel
|
|
Insère un nouveau bloc de texte pour un texte additionnel après le bloc de texte actif. |
|
|
Active l'onglet Texte de cote de la fonction Paramètres de cote. Vous pouvez alors modifier les paramètres pour le texte additionnel. Ceux-ci seront ainsi appliqués également à la barre des symboles Formatage du texte. |
Tolérance
|
|
Insère un nouveau bloc de texte avec la tolérance indiquée dans la/les liste(s) de choix. Cette action peut également être effectuée par un double-clic sur une entrée de la liste. |
|
|
Active l'onglet Tolérance de la fonction Paramètres de cote. Vous pouvez alors modifier les paramètres pour la tolérance. |
À savoir :
- Si le bloc de texte actif contient déjà une tolérance, vous pouvez alors la remplacer en cliquant sur l'entrée de votre choix dans la liste de choix pour les tolérance.
- Les tolérances de cote dans la fenêtre de dialogue seront ordonnées automatiquement de sorte que la valeur supérieure se trouve toujours respectivement au-dessus ou devant.

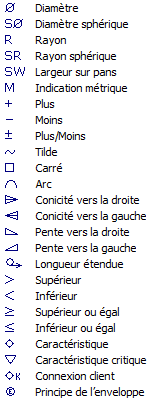

Symbole
|
|
En sélectionnant un symbole et/ou un cadre dans la liste de choix correspondante, puis en cliquant sur Si le bloc de texte contient déjà un symbole, vous pouvez alors le remplacer en cliquant sur le symbole de votre choix dans la liste de choix. |
|
|
Active l'onglet Symbole de la fonction Paramètres de cote. Vous pouvez alors modifier les paramètres pour le symbole. |
, un bloc de texte avec le symbole/cadre choisi sera inséré.
Symboles
Lignes, Grille, Autres
À l'aide des boutons sous Lignes, Grille et Autres, vous avez la possibilité de modifier divers paramètres de la cote associée au chiffre de cote identifié. Cela active alors respectivement l'onglet Lignes/Fin de la ligne de cote, Grille ou Paramètres supplémentaires de la fonction Paramètres de cote.
