- Projection centrale automatique
- Définir de nouveau la projection centrale
- Projection centrale, Distance de l'observateur
- Projection centrale, Angle de vue
- Projection centrale, Direction du regard
À savoir :
- Les éléments dans la projection centrale peuvent être masqués lorsque le point de vue déterminé par les paramètres est trop proche de l'objet.
- En travaillant dans la projection centrale, il se peut que toutes les options de point ne soient pas disponibles, par exemple l'option de point (Z) Centre. Par conséquent, la création et l'usinage des modélisations 3D dans la projection centrale ne sont pas recommandés.

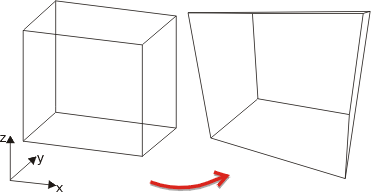

Projection centrale automatique
Vues > Projections > AXO standard > Projection centrale automatique
HiCAD détermine ici la projection centrale de façon automatique. Pour ce faire, les données suivantes sont utilisées :
- La direction du regard résulte de la projection actuelle.
- Le centre spatial se trouve au centre de la vue.
- L'angle de vue et la distance de l'observateur sont calculés automatiquement.
Définir de nouveau la projection centrale
Vues > Projections > AXO standard > Définir de nouveau la projection centrale
Cette fonction permet de définir une projection centrale par la saisie de tous les paramètres nécessaires.
- Déterminez le centre spatial en identifiant un point. Au moyen d'un clic droit de la souris, vous pouvez reprendre le dernier centre spatial, par un clic gauche le centre de la scène.
- Déterminez le point de vue (origine) de l'observateur. Via le segment Point de vue de l'observateur-Centre spatial, la direction du regard est maintenant déterminée.
- Indiquez la distance de l'observateur. Si une projection parallèle doit être créée, choisissez alors la valeur 0. Le point de vue de l'observateur se trouve alors à l'infini.
- Déterminez un point sur l'horizon. Ce point détermine la position de l'axe X du plan de l'image.
- Indiquez l'angle de vue.
Projection centrale, Distance de l'observateur
Vues > Projections > AXO standard > Distance de l'observateur
Cette fonction permet de définir une projection centrale par la saisie du centre spatial et de la distance de l'observateur. La direction du regard de la projection actuelle est conservée.
Après avoir lancé la fonction, HiCAD identifie le centre spatial actuel.
- Déterminez le centre spatial en identifiant un point. Au moyen d'un clic droit de la souris, vous pouvez reprendre le dernier centre spatial, par un clic gauche le centre de la scène.
- Indiquez la distance de l'observateur.
Projection centrale, Angle de vue
Vues > Projections > AXO standard > Angle de vue
Cette fonction permet de définir une projection centrale par la saisie du centre spatial et de l'angle de vue, ainsi que la sélection du point de vue de l'observateur. Puisque toutes les perpendiculaires restent parallèles au plan XY actif, cette fonction permet de créer des projections un point et deux points.
- Déterminez le centre spatial en identifiant un point. Au moyen d'un clic droit de la souris, vous pouvez reprendre le dernier centre spatial, par un clic gauche le centre de la scène.
- Déterminez l'angle de vision.
- HiCAD affiche au niveau du curseur, à la place du système des axes (le réticule), l'axe Point de vue de l'observateur-Centre spatial et l'angle de vision α. À l'aide du curseur, vous pouvez ainsi choisir au choix le point de vue de l'observateur.
Projection centrale, Direction du regard
Vues > Projections > AXO standard > Direction du regard
Cette fonction permet de définir une projection un point ou deux points.
- Déterminez le centre spatial en identifiant un point. Au moyen d'un clic droit de la souris, vous pouvez reprendre le dernier centre spatial, par un clic gauche le centre de la scène.
- Indiquez la distance de l'observateur. Si une projection parallèle doit être créée, choisissez alors la valeur 0. Le point de vue de l'observateur se trouve alors à l'infini.
- Indiquez l'angle de la direction du regard par rapport à l'axe X.
L'horizon résulte du plan XY du système des coordonnées actif. La position du plan XY peut être modifiée en définissant un système de coordonnées local.
