Vues > Projections > AXO standard > Projection centrale
La projection centrale - également perspective du point de fuite - prend en compte l'impression de rétrécissement par rapport à la projection parallèle. Les éléments de l'objet qui se trouvent devant le plan de l'image sont agrandis, tandis que ceux qui se trouvent derrière le plan de l'image sont réduits. Les éléments de l'objet qui se trouvent sur le plan de l'image ne sont pas déformés.
Pour définir une projection centrale, les termes suivants ont leur importance :
- Centre spatiale CS (ou centre dans l'espace)
Point du plan de l'image vers lequel l'œil de l'observateur est dirigé. Le SC d'une projection centrale se trouve toujours au centre de l'écran.
- Origine de l'observateur O
Œil, ou point de vue, de l'observateur.
- Direction du regard (ou axe de vision)
Distance entre le point d'observation et le centre spatial.
- Horizon H
Ligne droite sur laquelle se trouvent les points de fuite des axes de coordonnées. Elle indique la position de l'axe X du plan de l'image.
- Distance de l'observateur
Distance de l'observateur par rapport au plan de l'image.
- Angle de vue (ou de vision ou de champ)
Rapport entre Distance de l'observateur O-CS : Largeur du plan de l'image

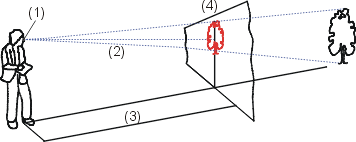

(1) Origine de l'observateur, (2) Ligne de visée, (3) Distance de l'observateur, (4) Plan de l'image
Horizon

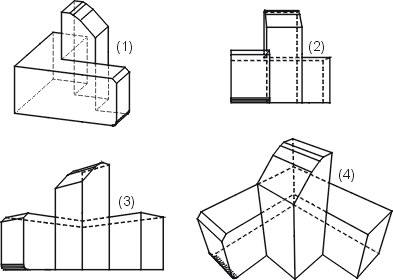

(1) Modélisation d'origine, (2) Projection un point, (2) Projection deux points, (3) Projection trois points
Les fonctions suivantes régissent les projections centrales :
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
En travaillant dans la projection centrale, il se peut que toutes les options de point ne soient pas disponibles, par exemple l'option de point (Z) Centre. Par conséquent, la création et l'usinage des modélisations 3D dans la projection centrale ne sont pas recommandés.
Fonctions des vues (3D) • Projections axonométriques et isométriques (3D) • Procédés de projection (3D)
