Les projections axonométriques et isométriques sont des projections parallèles. Les droites parallèles sont ici représentées comme telles et déformées dans les mêmes proportions.
Projections axonométriques
Vues > Projections > AXO standard > Projections axonométriques
HiCAD met à disposition huit projections axonométriques prédéfinies au choix.
Avec l'axonométrie 1, les axes Y et Z sont représentés non raccourcis et l'axe X raccourci. L'axe X représente un angle d'environ 41°, l'axe Y un angle d'environ 7° par rapport à l'horizontale du plan de l'écran. L'axe Z y est perpendiculaire. Les axonométries d'ingénierie 2 à 8 sont déduites par rotation correspondante des axes.

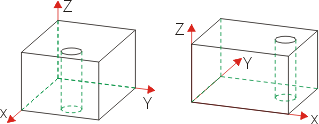

L'illustration montre un exemple des axonométries 1 et 2.
L'axonométrie
2 peut également être activée directement sous Vues > Projections
ou via la barre d'outils transparente.
Projections isométriques
Vues > Projections > AXO standard > Projections isométriques

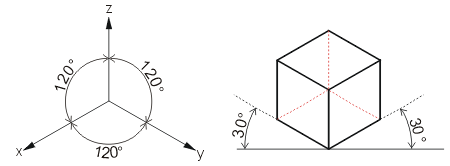

À l'aide de cette fonction, vous sélectionnez une des 8 projections isométriques prédéfinies. Un des axes, par exemple l'axe Z, se retrouve ici perpendiculaire à l'horizontale du plan de l'écran, alors que les deux autres axes forment chacun un angle de 30° par rapport à l'horizontale. Les isométries sont caractérisées par la préservation de la longueur, c'est-à-dire que les rapports de longueur des arêtes sont conservés.
