Vues > Propriétés > Éléments aux. > Couleur des arêtes en surbrillance
À l'aide de cette fonction, les arêtes en surbrillance de la vue active en représentation modélisation en verre et Hidden Line seront surlignées en couleur.
Les couleurs des arêtes en surbrillance sont proposées en deux modes se différenciant uniquement par la rapidité d'affichage de l'image. Pour décrire ces modes, il est nécessaire de définir quelques termes :
- Arêtes de contour concernent les arêtes qui forment le contour d'un élément.
- Arêtes en surbrillance concernent les arêtes de contour qui n'existent pas encore comme arêtes dans la modélisation.

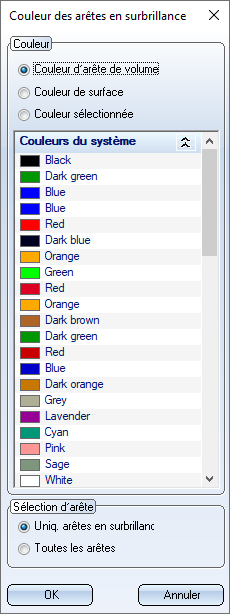

Après avoir cliqué sur la fonction, la fenêtre de dialogue Couleur des arêtes en surbrillance s'ouvre.
Veuillez procéder comme suit :
- Utilisez les différentes options de sélection des Couleur pour définir la couleur que vous souhaitez utiliser pour les arêtes en surbrillance ou les arêtes de contours :
- la couleur d'arête du volume,
- la couleur d'arête de surface ou
- une couleur différente qui peut être choisie dans la liste des couleurs.
- Sélectionnez sous Sélection d'arête le mode :
- colorer Uniquement les arêtes en surbrillance
Il s'agit du paramètre prédéfini (affichage rapide de l'image).
- colorer Toutes les arêtes comme les arêtes en surbrillance
Les arêtes qui délimitent une surface dirigée vers l'arrière sont colorées.
Le paramètre prédéfini indiqué dans la fenêtre de dialogue peut être modifié dans le Gestionnaire de Configuration, sous Dessin > Vues.
