Beispiel zur Einrichtung von Vorlagenzeichnungen

Dieses Beispiel demonstriert die Einrichtung von Vorlagenzeichnungen für selbst erstellte Varianten für die Elementverlegung. Es folgt dabei den gleich drei Schritten wie die technische Beschreibung der Einrichtung von Vorlagenzeichnungen:

In diesem Beispiel wird davon ausgegangen, dass Sie bereits eine eigene Variante für die Elementverlegung erzeugt haben. Eine Beschreibung der hierfür nötigen Schritte sowie Beispiele hierfür finden Sie unter Kundenspezifische Verlegeelemente

Wir arbeiten hier mit der (fiktiven) Variante ISD-17. Diese basiert auf einem einfachen, rechteckigen Blech. Sie ist im Katalog-Ordner in einem Ordner Werksnormen\Elementverlegung\Example\ISD-17 gespeichert. Neben den Variablen i_h und i_l, welche die Elementverlegung nutzt, um die Größe der Elemente zu konfigurieren, stehen außerdem die Variablen lasche_oben, lasche_unten, lasche_links und lasche_rechts zur Verfügung. Diese können die Werte 0 oder 1 enthalten und steuern, ob an einer Seite des Bleches eine Lasche vorhanden sein soll (1) oder nicht (0).

Erzeugen der Zeichnungsvorlagen

Für die unterschiedlichen Ausprägungen der Variante können unterschiedliche Zeichnungsvorlagen verwendet werden. Zum Beispiel reicht für die Ausführung ohne Laschen eine einfache Draufsicht aus. Bei Vorhandensein einer einzelnen Lasche reicht es aus, eine Ansicht von Vorne oder von der Seite hinzuzufügen, während bei mehr als einer Lasche eine axiometrische Ansicht nötig sein kann, um die Position der Laschen besser einschätzen zu können.

In diesem Beispiel erzeugen wir nur vier Vorlagen: Eine für den einfachen Fall aus einer einfachen Draufsicht; eine mit zusätzlicher Vorderansicht für den Fall einer Lasche an der oberen Kante; analog eine Vorlage mit Seitenansicht für Laschen an der linken Seite; und eine Vorlage mit Drauf-, Vorder-, Seiten- und axiometrischer Ansicht für den Fall, dass eine Lasche an der linken und eine an der oberen Kante sind. Die anderen Fälle lassen wir hier aus; sie wären aber ähnlich durchzuführen.

Als Ausgangsprojekt erzeugen wir eine neue Elementverlegung mit unserem Element, in dem die zu betrachtenden Variationen vorkommen:

Beginnen wir mit dem Element oben links.

Es muss in eine neue Konstruktion kopiert werden. Durch einen Rechtsklick auf das Teil im ICN gefolgt von einem Klick auf Sonstiges > Kopieren ins Clipboard kopieren wir das Teil ins HiCAD-Clipboard.

Anschließend erzeugen wir über Konstruktion > Neu eine neue Konstruktion. Hier erzeugen wir über 3D-Standard > Neu > Baugruppe Neu > Hauptbaugruppe eine Hauptbaugruppe ein. Anschließend fügen wir über Rechtsklick > Einfügen > Einfügen aus Clipboard das kopierte Teil ein.

Anschließend schalten wir auf Blatt 1 um und erzeugen hier über Ansichten > Neu > 4 Standard-Ansichten erzeugen 4 Ansichten und vergeben über 3D-Bemaßung+Text > Einzelmaß > Variabel ein paar Bemaßungen:

Anschließend speichern wir die Konstruktion. Die Vorlagenzeichnung muss im Katalog unterhalb von Werksnormen gespeichert werden; da die Variante selber auch dort gespeichert ist, bietet sich der Ordner Werksnormen\Elementverlegung\Example\ISD-17 an. Wir nennen diese Konstruktion VORLAGENZEICHNUNG_LASCHE_OBEN_LINKS.SZA.

Diese Konstruktion kann nun geschlossen werden.

Analog erzeugen wir die Dateien VORLAGENZEICHNUNG_LASCHE_OBEN.SZA für das Element mit nur der Lasche oben, VORLAGENZEICHNUNG_LASCHE_LINKS.SZA für das Element nur mit der Lasche links und VORLAGENZEICHNUNG_OHNE_LASCHEN.SZA für das Element ohne Laschen:

VORLAGENZEICHNUNG_LASCHE_OBEN.SZA

VORLAGENZEICHNUNG_LASCHE_LINKS.SZA

VORLAGENZEICHNUNG_OHNE_LASCHEN.SZA

Zuweisen der Vorlagen zu den unterschiedlichen Ausprägungen der Variante

Um die verschiedenen Zeichnungsvorlagen zu den unterschiedlichen Ausprägungen der Variante zuzuweisen, wird eine Textdatei benötigt, die angibt, welche Vorlagendatei bei welchen Teilevariablen verwendet werden soll. Diese ist in Blöcke aufgeteilt, wobei in einem Block stets zunächst der Name der Vorlagendatei genannt wird und dann die Variablen, die gegeben sein müssen, damit diese Vorlage für ein Element verwendet werden soll. Der erste Block, der auf ein Element zutrifft, wird angewandt, ohne später folgende Blöcke zu beachten. Diese Textdatei muss ebenfalls im Katalogverzeichnis unterhalb von Werksnormen liegen. Da die anderen Dateien zu dieser Variante schon im Ordner Werksnormen\Elementverlegung\Example\ISD-17 liegen, bietet sich an, diese Textdatei ebenfalls dort anzulegen. Passenderweise auch unter dem Dateinamen ISD-17.txt. Bearbeitet werden kann diese Datei z. B. mit dem mit Windows mitgelieferten Editor notepad.exe oder einem anderen Text-Editor.

Der Inhalt dieser Datei muss für dieses Beispiel wie folgt lauten:

Elementverlegung\Example\ISD-17\VORLAGENZEICHNUNG_LASCHE_OBEN_LINKS.SZA
lasche_oben = 1
lasche_links = 1

Elementverlegung\Example\ISD-17\VORLAGENZEICHNUNG_LASCHE_OBEN.SZA
lasche_oben = 1

Elementverlegung\Example\ISD-17\VORLAGENZEICHNUNG_LASCHE_LINKS.SZA
lasche_links = 1

Elementverlegung\Example\ISD-17\VORLAGENZEICHNUNG_OHNE_LASCHE.SZA

Der erste Block legt fest, dass VORLAGENZEICHNUNG_LASCHE_OBEN_LINKS.SZA verwendet werden soll, wenn sowohl lasche_oben als auch lasche_links den Wert 1 haben.

VORLAGENZEICHNUNG_LASCHE_OBEN.SZA wird angewandt, wenn lasche_oben den Wert 1 hat. Da Elemente mit Laschen links und oben bereits vom ersten Block behandelt wurden und nicht mehr weiter bearbeitet werden, müssen wir hier nicht extra noch ein lasche_links = 0 aufführen. Selbes gilt analog für VORLAGENZEICHNUNG_LASCHE_LINKS.SZA.

Der Block für VORLAGENZEICHNUNG_OHNE_LASCHE.SZA hat keine Bedingungen aufgeführt. Damit wird dieser immer verwendet - wenn das jeweilige Element nicht gerade von einem vorherigen Block behandelt wurde.

Eintragen der Vorlagen in den Katalog

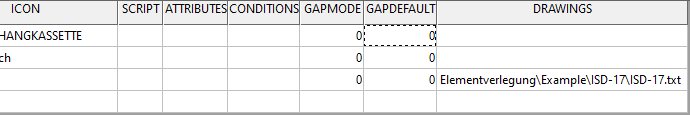

Zum Schluss müssen wir HiCAD noch mitteilen, dass diese Vorlagen für diese Variante genutzt werden sollen. Dafür starten wir den Katalogeditor und navigieren zum Katalogeintrag unserer Variante. Unsere Beispielvariante ISD-17 finden wir dabei unter Werksnormen > Verlegplanung Teile und Bearbeitungen > Elementverlegung > Verlegeelemente > ISD Example. In der Tabelle finden wir die Spalte DRAWINGS. Hier tragen wir den Pfad zur in Schritt 2 erzeugten Textdatei ein - wieder relativ zum Ordner Werksnormen:

Nun können wir die Funktion Vorlagenzeichnung verwenden, um Zeichnungen zu einer Elementverlegung mit diesen Elementen erzeugen zu lassen.
