Zeichnungsverwaltung > Werkstatt > Zeichnung > Auf Zeichnung
Wenn Sie mit verschiedenen Bauabschnitten arbeiten, haben Sie mit dieser Funktion die Möglichkeit, eine Bauabschnittsliste in die Zeichnungen der Einzelteile einzufügen. In dieser Stückliste wird aufgeführt, wie oft ein Teil in den verschiedenen Bauabschnitten vorhanden ist.
Die Funktion kann sowohl im 3D-Modell als auch in den Einzelteilzeichnungen verwendet werden.
Um die Funktion nutzen zu können, müssen folgende Voraussetzungen erfüllt sein:
- Im Konfigurationsmanagement muss unter PDM > Zeichnungsverwaltung der Parameter Zugehörige Baugruppen ausgeben auf Ja stehen.
- Die Konstruktion muss in Bauabschnitte unterteilt sein.
- Die Positionierung muss im Gesamtmodell erfolgen, d. h. im Dokumentstamm der Konstruktion muss die Checkbox Positionierung aktiv sein.
- Die Bauabschnitte müssen als extern referenzierte Einzelteilzeichnungen gespeichertwerden. Dabei muss für jeden Bauabschnitt im Artikel- und im Dokumentstamm das Attribut Bauabschnitt belegt und die Checkbox Positionierung deaktiviert werden.
- Die Fertigungszeichnungen müssen im Gesamtmodell erstellt werden.
Sind die Fertigungszeichnungen erstellt, dann lässt sich eine Bauabschnittsliste mit der Funktion Bauabschnittsliste auf Zeichnung ausgeben erzeugen.
- Haben Sie die Funktion im Gesamtmodell aufgerufen, dann wählen Sie zunächst die Bauabschnitte in denen das Teil gesucht werden soll und die gewünschten Einzelteile.
- Haben Sie die Funktion in der Einzelteilzeichnung aufgerufen, dann wählen Sie die Bauabschnitte.
Achtung:
Die Stückliste wird beim Aktualisieren der Zeichnungen wieder gelöscht!
Sie können den Baugruppen, die die Bauabschnitte darstellen, auch direkt in HiCAD die Verwendungsart Bauabschnitt zuordnen. Dann ist das Feld Bauabschnitt in den HELiOS Attributmasken automatisch mit der Sachnummer der Baugruppe vorbelegt.
Ein Beispiel:

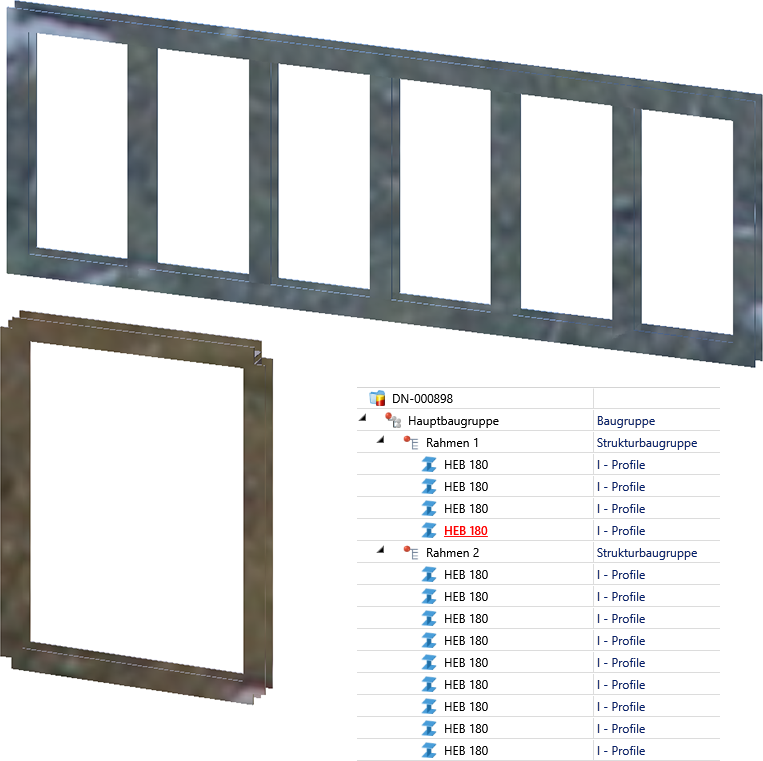

Die abgebildete Konstruktion wurde als Positionierungsmodell angelegt.
Die Konstruktion besteht aus zwei nicht stücklistenrelevanten Strukturbaugruppen mit mehreren I-Profilen. Die Baugruppen Rahmen 1 und Rahmen 2 sind in diesem Beispiel die Bauabschnitte.
Wir speichern zunächst die Baugruppe Rahmen 1 als referenzierte Einzelteilzeichnung (RMT - Funktion Teil referenzieren, speichern ET-Zeichnung.
Im Artikelstamm wählen wir als Bauabschnittsnamen Bauabschnitt 1.
Wir wiederholen den Vorgang für Rahmen 2 (Bauabschnittsname Bauabschnitt 2).
Jetzt positionieren wir das Gesamtmodell und speichern die Konstruktion.
In der Teilestruktur sieht man, dass das Profil mit der Positionsnummer 101 in beiden Bauabschnitten mehrfach vorkommt.
Wir erstellen die Zeichnungen mit der Funktion Zeichnungsverwaltung > Werkstatt > Zeichnung.
Jetzt soll in die Einzelteilzeichnung des Profils mit der Positionsnummer 101 eine Bauabschnittsliste eingefügt werden. Es soll erkennbar sein, wie oft das Profil in den beiden Bauabschnitten vorhanden ist.

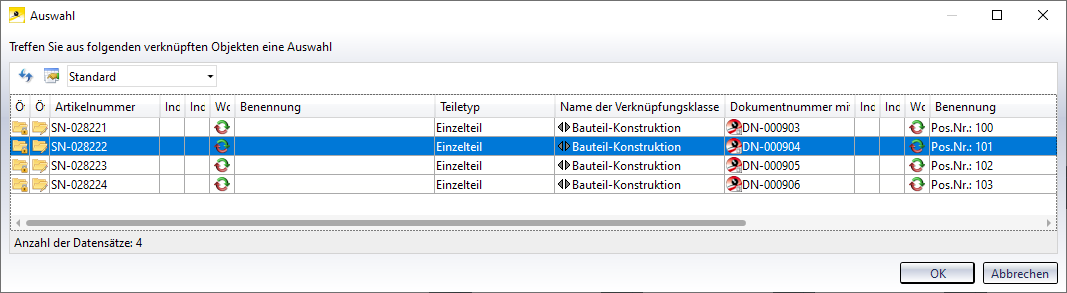

Wir aktivieren die Funktion Bauabschnittsliste auf Zeichnung , wählen beide Bauabschnitte aus und dann das Profil mit der Positionsnummer 101.

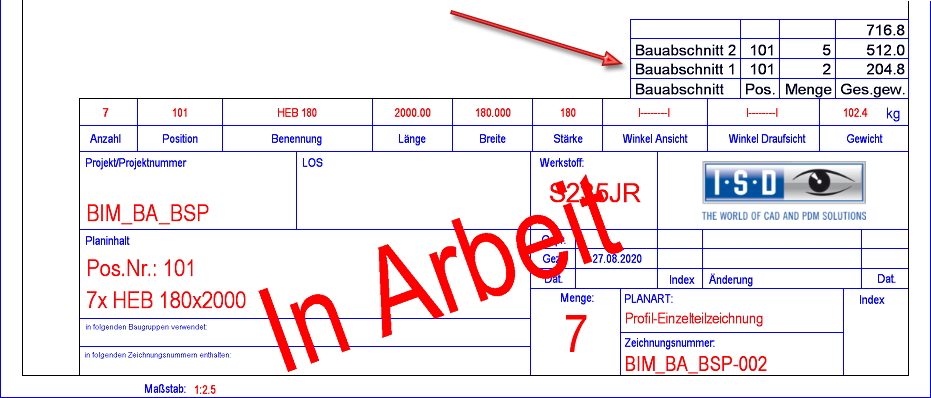

Die Bauabschnittsliste wird die in die Einzelteilzeichnung eingefügt.
Beachten Sie in diesem Zusammenhang auch die Informationen zum Attribut _SZNATTRRIQ. Durch die Verwendung dieses Attributes im Schriftfeld der Zeichnungsrahmen werden auch im Schriftfeld der Einzelteilzeichnungen die Baugruppenzugehörigkeit und Gesamtanzahl eines Teils ausgegeben.
