Funktionen zum aktiven Dokument: Eingabe

Index anlegen...

Mit dieser Funktion wird die nachweispflichtige Änderung eines Dokumentes erzeugt. Die Stammdaten und die Grafik mit dem bisher aktuellen Index werden ungültig gesetzt und archiviert. Die neue Version des Dokumentes erhält einen neuen Index und wird aktiv gesetzt. So können über die gesamte Lebensdauer einer Zeichnung die Versionierungs- bzw. Konstruktionsstände (Indizes) verfolgt werden.

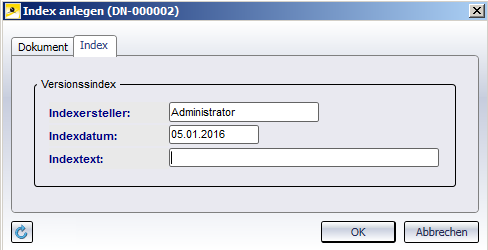

Wenn Sie die Funktion aufrufen, erscheint eine kombinierte Maske mit den Registerkarten Dokument (entspricht der Dokumenteingabemaske) und Index.

Im Feld Text können Sie einen kurzen Textkommentar zur Version angeben. Dieses entspricht dem Feld Indextext im Dokument-Tab und wird zwischen den beiden Masken synchronisiert.

Der Indexstand wird bei der ersten Versionierung auf 1 bzw. "a" gesetzt.

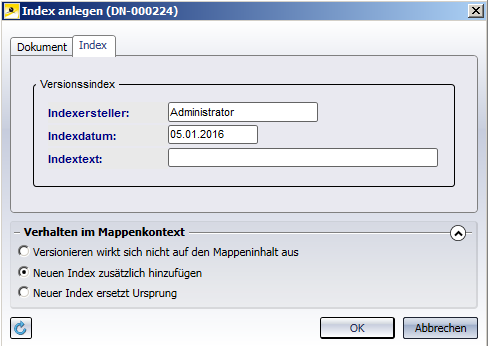

Hinweis: Wurde die Versionierung aus einem Mappen-Kontext heraus aufgerufen erscheinen zusätzlich die Optionen zum Verhalten im Mappenkontext:

Ist die Option Versionieren wirkt sich nicht auf den Mappeninhalt aus gesetzt, wird der Mappeninhalt nicht geändert, d. h. das geänderte Dokument nicht in die aktive Mappe gespeichert, sondern das ursprüngliche belassen Neuen Index zusätzlich hinzufügen kopiert das geänderte Dokument zusätzlich zum ursprünglichen in die Mappe, bei Neuer Index ersetzt Ursprung wird das ursprüngliche Dokument von dem geänderten in der Mappe überschrieben.

Index anlegen (mit Dateiauswahl)...

Mit dieser Funktion lässt sich bei der Änderung des HELiOS-Dokumentes ferner auch eine des Dateityps vornehmen (z. B. von .stp zu .sza). Es öffnet sich zunächst ein Dialog mit der Auswahl des Datei-Typs (wie bei Dokument-Eingabe). Hier lässt sich außerdem Kopie des Originals auswählen, um eine Kopie der Original-Datei des Dokumentes zu erstellen und für die Änderungen verwenden.

Hinweis: Wurde die Versionierung aus einem Mappen-Kontext heraus aufgerufen, erscheinen wie bei Index anlegen... zusätzliche Optionen zum Verhalten im Mappenkontext (s. o.).

Ableitung anlegen...

Mit dieser Funktion können Sie ein vorhandenes Dokument mit neuer Dokumentnummer kopieren.

Das Dialogfenster entspricht der gleichen Vorgehensweise wie bei der Dokumenteingabe.

Alle Daten, außer die Dokumentnummer, Blattnummer und der Index werden auf die neue Konstruktion übertragen.

Das neue Dokument wird dem aktiven Projekt zugeordnet. Falls Sie eine DropDown-Liste als Eingabefenster für Projekte definiert haben, können Sie auch ein anderes Projekt auswählen. Das entspricht der Einstellung Vorgabewerte im Attributeditor.

Ableitung mit Verknüpfung anlegen ...

Übernimmt bei einer Ableitungskonstruktion auch die  Verknüpfungen.

Folgeblatt anlegen...

Mit dieser Funktion legen Sie ein weiteres Blatt zu Ihrem Dokument an. Die Dokumentnummer kann dabei übernommen werden. Dies ist sinnvoll, wenn Sie z. B. zu einer HiCAD Konstruktion einen Bericht mit Word schreiben möchten. Die Blattnummer wird hochgezählt.

Rufen Sie die Funktion Folgeblatt auf, wählen Sie eine Musterdatei aus, tragen Sie Ihre Daten ein und speichern Sie das neue Blatt mit OK. In der Dokumentliste taucht das Dokument nun zweimal auf.

Der Index wird nicht mit übernommen, weil für das Dokument eine neue Grafik angelegt wird.

Folgeblatt mit Verknüpfung anlegen...

Dieser Aufruf verhält sich wie Folgeblatt und stellt die Checkbox Mit Verrknüpfungen in der, auf die Vorlagendateiauswahl folgenden Dokumenteingabemaske aktiv.

Dabei werden ausschließlich Verknüpfungen berücksichtigt, deren Automatisierungsverhalten mit Übernehmen definiert wurde. Dieses Verhalten ist analog zur Verknüpfungen-Übernahme im Rahmen von Indizierungen und stellt sicher, dass ausschließlich sinnvolle Verknüpfungen zu dem Folgeblatt mit angelegt werden.

Variante ableiten...

Ableitung speziell für HiCAD-Varianten (.VAA-Dateien). Für andere Dokumente ausgegraut.

Bei Aufruf wird geprüft, wie viele allgemeine Typen für die Variante vorhanden sind. Sind mehrere vorhanden, erscheint eine Auswahlliste, existiert nur eine, wird diese verwendet.

Nach der Ableitung (s.o.) durch den Nutzer werden alle mit diesem Variantentyp verknüpften Ausprägungen automatisch mit abgeleitet (Attributwerte werden auf die Ausprägungen übertragen und Verknüpfungen von den Ausprägungen zum allgemeinen Variantentyp gesetzt).

Variantenindex anlegen...

Änderung speziell für die Indexerzeugung von HiCAD-Varianten (.VAA-Dateien). Hiermit werden Änderungskonstruktionen von HiCAD-Varianten in allen Ausprägungen erzeugt.

Dabei werden alle mit dem Varianten-Dokument verknüpften Artikel ebenfalls mit versioniert.
