Attributzuordnungen für die Ausgabe aus HELiOS
In Fenster der HELiOS-Optionen finden Sie weiter unten im Dialog unter Attributzuordnungen den Button Attributexport
Dieser öffnet den Konfigurationsdialog für das Attributmapping beim Export von HELiOS zum CAD-System (zum Beispiel für das Ausfüllen von Schriftfeldern):
Standardmäßig sind dort bereits einige Zuordnungen eingerichtet.
In der Spalte Quelle sehen Sie das Stammdaten-Attribut der HELiOS-Datenbank, dem ein CAD-Attribut in der Spalte Ziel zugewiesen ist.
In der Spalte Quelle ist der Typ der Zuordnung mit einem Symbol gekennzeichnet:
-
Indextabelle (über Indextabellen können Attribute auf CAD-Attribute/ Eigenschaften geschrieben werden, die dann auch in Zeichnungsschriftfeldern sichtbar werden). -
Modelleigenschaft (Eigenschaften wie Gewicht, Volumen etc.).
Hinweis: Attributzuordnungen vom Typ Modelleigenschaft sind in AutoCAD an einen Bereich geknüpft, dessen Angabe obligatorisch ist. Der Bereich entspricht dem Namen des Blocks, aus dem die Eigenschaft gelesen bzw. geschrieben werden soll.
Ist die Zuordnung an eine bestimmte Bedingung geknüpft, die erfüllt sein muss, damit ein Abgleich von HELiOS-Attribut zu CAD-Attribut erfolgt, wird diese in der entsprechenden Spalte angezeigt.
Über die Checkbox Spalte für Eigenschaften-Id anzeigen können Sie die exakte Eigenschaften-id des Zielattributs in Inventor als Ergebnislistenspalte anzeigen lassen oder der Übersicht halber ausblenden.

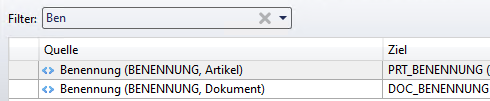

Über das Eingabefeld Filter können Sie Volltextsuchen vornehmen, um bestimmte Attribute schneller zu finden.
Attributzuordnung hinzufügen, bearbeiten, kopieren und löschen
Zum Hinzufügen einer Attributzuordnung über
müssen Sie zunächst im Pulldown-Menü Typ eine Auswahl zwischen Indextabelle und Modelleigenschaft (s.o.) treffen.
Bei einem Klick auf
wird die aktuell markierte Attributzuordnung entfernt.
Hinweis: Änderungen werden erst wirksam, wenn Sie im Fenster der Attributzuordnungen auf Übernehmen klicken oder es mit OK verlassen. Beim Verlassen des Dialogs mit Abbrechen werden davor entfernte Zeilen nicht unwiderruflich aus der Ergebnisliste entfernt, sondern sind beim nächsten Aufruf wieder vorhanden.
Über die Pfeil-Buttons
am Kopf des Fensters können Sie die aktuell markierte Zeile der Liste per Klick schrittweise weiter nach oben bzw. unten verschieben.
Vorhandene Attributzuordnungen ändern können Sie durch markieren einer Zeile und Klick auf
Attributzuordnung bearbeiten. Es öffnet sich ein Dialogfenster mit den Details der Zuordnung, die an dieser Stelle editiert werden können.
Nehmen Sie hier ggf. entsprechende Änderungen vor und verlassen das Fenster mit OK, damit diese wirksam werden.
Mit einem Klick auf
Attributzuordnung kopieren können Sie die Eigenschaften der aktuell markierten Attributzuordnung übernehmen, um diese mit Anpassungen als eine weitere zu speichern. Es öffnet sich der Dialog zur Änderung der vorhandenen Einstellungen. Dies kann zum Ersparen von Arbeitsschritten z. B. Sinn machen, wenn eine Variation eines vorhandenen Mappings zwischen CAD- und HELiOS-Attributen unter anderen Bedingungen hinzugefügt werden soll.
Hinweis:
Eine kopierte Attributzuordnung darf dabei nicht "unverändert" ein weiteres mal gespeichert werden, sondern kann nur eindeutig vorhanden sein.
Konverter, Bedingungen und Benutzerdefinierte Eigenschaften
Mit einem Klick auf Konverter... am Fuß des Fensters können Sie ein Dialogfenster zum Einstellen von jeweiligen Konvertierungseigenschaften für die Datentypen Text (String), Fließkomma (Float), Ganzzahl (Integer) und Bool (Boolean) aufrufen.
Mit einem Klick auf Benutzerdefinierte Eigenschaften... können im folgenden Dialogfenster weitere Eigenschaften hinzufügen oder löschen.
