Thema: HiCAD 2D

Raster

2D Geometrie > Hilfen > Raster absolut

2D Geometrie > Hilfen > PullDown-Menü Raster > Raster relativ

Mit der Funktion Raster relativ können Sie ein Hilfslinien-Raster anlegen.

Setzen Sie den Bezugspunkt für das Raster und geben Sie die Distanz in X-Richtung an.
Bestätigen Sie die Eingabe mit RETURN oder mit der linken Maustaste.

Mit RETURN können Sie so viele Hilfslinien einfügen, wie Sie benötigen. Mit der rechten Maustaste wird in die Eingabe der Y-Distanz umgeschaltet.

Geben Sie die Distanz in Y-Richtung an und fügen Sie mit RETURN nun die horizontalen Hilfslinien ein.

Um wieder in die Auswahl zu gelangen, klicken Sie auf die rechte Maustaste.

Mit der Funktion Raster absolut geben Sie die Werte für X und Y absolut zum Bezugspunkt für jede Hilfslinie ein.

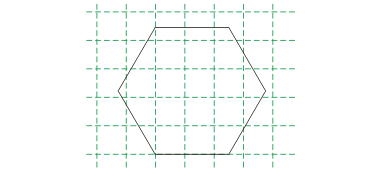

Hilfslinienraster
