Thema: HiCAD 2D

Winkelraster

Das Winkelraster ist nur bei der Funktion 2D Linienzug aktiv, wobei der Winkel der neu zu konstruierenden Strecke dem des Winkelrasters angepasst wird. Sie finden die Funktionen für das Winkelraster nicht nur bei den Hilfslinien, sondern auch unter Konstruktion > Sonstiges > Extras > Einstellungen, temporär > Winkelraster.

Winkelraster absolut

2D Geometrie > Hilfen > PullDown-Menü Raster > Winkelraster absolut

Mit dieser Funktion definieren und aktivieren Sie ein absolutes Winkelraster für die Konstruktion von Linien.

Bei einem absoluten Winkelraster wird der Endpunkt des konstruierten Linienzuges so korrigiert, dass die Strecke mit der positiven horizontalen Achse einen Winkel einschließt, der ein Vielfaches des eingestellten Rasterwinkels ist.

1. Geben Sie den gewünschten Rasterwinkel an.
2. Bestimmen Sie den Anfangspunkt und anschließend die Folgepunkte des Linienzuges.

Bei jedem Folgepunkt wird die Distanz des Linienzuges angezeigt, die Sie mit RETURN übernehmen oder aber ändern können.

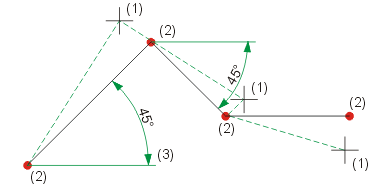

(1) Cursorstellung bei RETURN
(2) Korrekturpunkt
(3) Winkelraster 45° bzgl. X-Achse

Winkelraster relativ

2D Geometrie > Hilfen>PullDown-Menü Raster > Winkelraster relativ

Bei einem relativen Winkelraster wird der Winkel der neuen Strecke nicht mit der X-Achse, sondern mit dem Winkel der vorherigen Strecke berechnet und korrigiert. Dieser Modus kann im Linienzug erst ab der zweiten Linie aktiv werden, da die erste Strecke als Referenzlinie benötigt wird.

1. Geben Sie den gewünschten Rasterwinkel an.
2. Bestimmen Sie den Anfangspunkt und anschließend die Folgepunkte.

Bei jedem Folgepunkt wird die Distanz der Linie angezeigt, die Sie mit RETURN oder der linken Maustaste übernehmen oder aber ändern können.

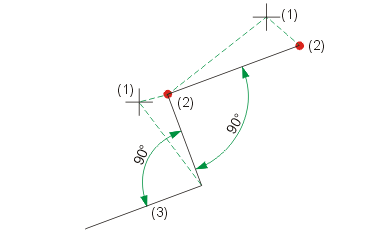

(1) Cursorstellung bei RETURN
(2) Korrekturpunkt
(3) Winkelraster 90° bzgl. letzte Linie

Winkelraster aus

2D Geometrie > Hilfen > PullDown-Menü Raster > Winkelraster aus

Konstruktion > Sonstiges > PullDown-Menü Extras > Einstellungen, temporär > Winkelraster aus

Mit dieser Funktion deaktivieren Sie das Winkelraster. Alle Linien werden entsprechend der verwendeten Punktoptionen dargestellt.

Winkelraster ein

Konstruktion > Sonstiges > PullDown-Menü Extras > Einstellungen, temporär > Winkelraster ein

Mit dieser Funktion definieren und aktivieren Sie ein absolutes oder relatives Winkelraster für die Konstruktion von Linien.

1. Geben Sie den gewünschten Rasterwinkel an.
2. Bestimmen Sie den Bezug des Rasters.

Entweder, bezogen auf die Achse also absolut oder bezogen auf die letzte Linie also relativ.

Hilfskonstruktion (2D) • Raster (2D) • Punktraster (2D)
