Thema: HiCAD Schnittstellen

IFC

IFC-Import

Konstruktion > Neu/Öffnen > Öffnen > STEP, IGES, ....

IFC-Dateien (IFC2x3 oder IFC4) öffnen Sie in HiCAD durch Aufruf der Funktion und die Auswahl der entsprechenden *.ifc- oder ifczip-Datei im folgenden Dialog.

Deaktivieren Sie im Dialog die Option Feature erzeugen, wenn Featuredaten nach der Erzeugung des Teils in HiCAD nicht gespeichert werden sollen. Beim IFC Import werden Teile mittels Featureberechnung generiert. Nach Erzeugen des Teils werden die Featuredaten bei deaktivierter Option verworfen. Dies kann Sinn machen, da Featuredaten bei großen Konstruktionen die Performance stark ausbremsen können.

Optional lassen sich beim Import von IFC-Dateien Bearbeitungen zu unterdrücken und zwar

• Anschnitte (Anschnitte, Gehrungen, Ausklinkungen etc) und
• Ausnehmungen (Ausnehmungen, Bohrungen etc.).

Dazu stehen im Dialogfenster des IFC-Imports entsprechende Checkboxen zur Verfügung.

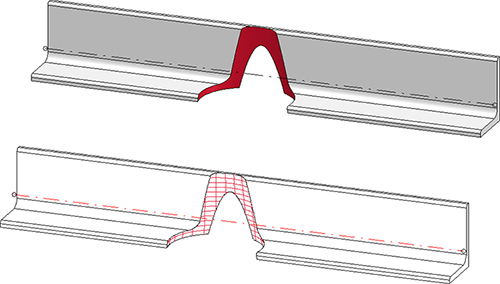

Beachten Sie bitte, dass das Unterdrücken nur für explizite Bearbeitungen und nicht für facettierte Teile gilt. Beispielsweise wird die in der Abbildung dargestellte Bearbeitung immer importiert.

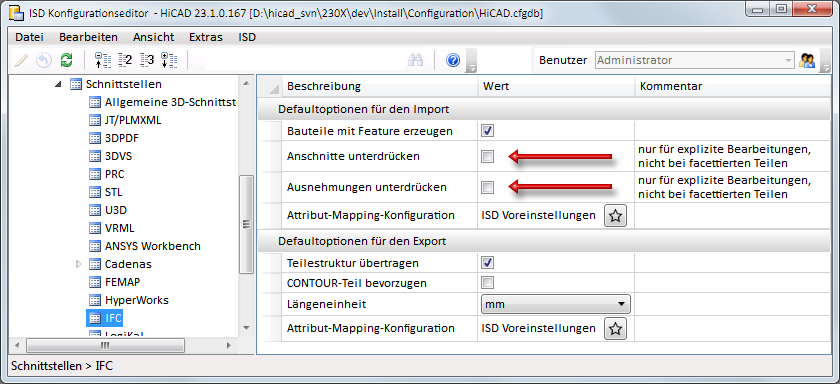

Die Behandlung von Anschnitten und Ausnehmungen lässt sich im Konfigurationsmanagement voreinstellen und zwar unter

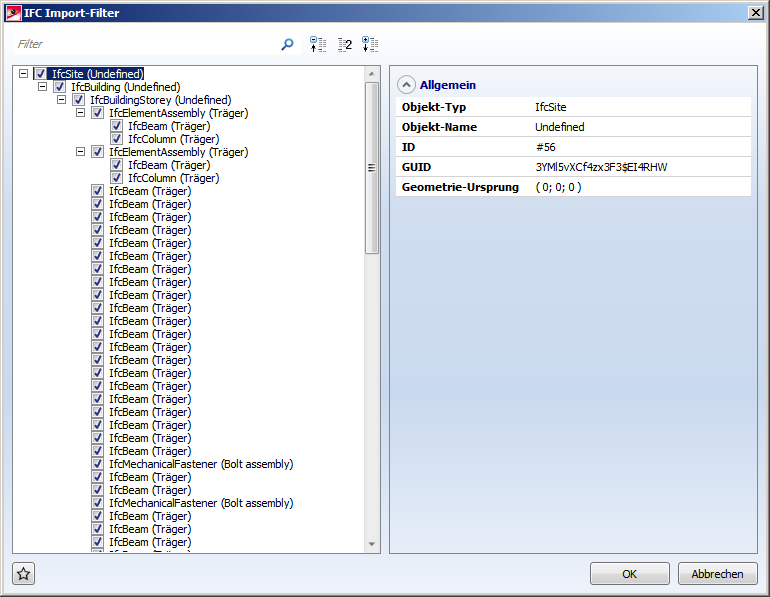

Ist die Option Filter aktiv, wird nach Betätigung von Öffnen ein weiterer Dialog zur Abwahl von IFC-Klassen aufgerufen.

Sie können hier in der Baumstruktur per Deselektion alle Klassen auswählen, die vom Import ausgenommen werden sollen.

Oben links im Fenster finden Sie ein Eingabefeld, mit dem Sie die angezeigten Klassen durch die explizite Suche nach einer bestimmten eingrenzen können.

Ist die Checkbox IfcSite in den Ursprung transformieren aktiv, dann wird IfcSite (oberstes Element, inkl. Unterelemente) in den Ursprung transformiert. Das Original-Koordinatensystem wird als Einbaukoordinatensystem mit dem Namen IfcSite im Feature der IfcSite-Baugruppe gespeichert.

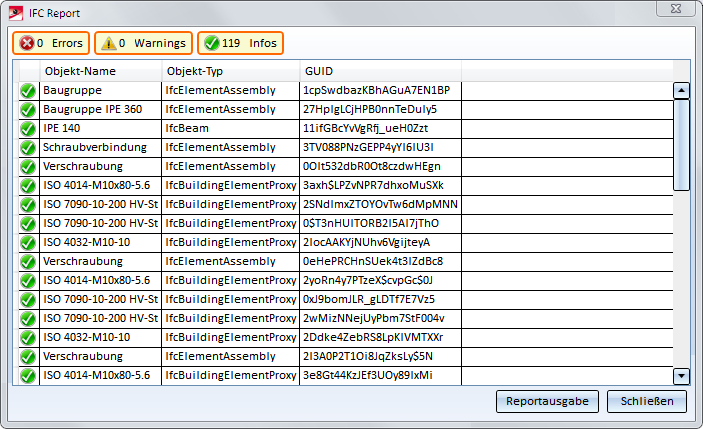

Ist die Checkbox Report anzeigen aktiv, dann wird nach dem Import ein Report mit ggf. aufgetretenen Fehlern, Warnungen und weiteren Informationen angezeigt.

Durch einen Klick auf einen Eintrag des Reports werden weitere Informationen zum Objekt angezeigt. Durch einen Klick auf die Schaltfläche Reportausgabe lässt sich das Protokoll als CSV-Datei speichern.

Die Voreinstellungen im Dialogfenster sowie weitere Parameter lassen sich über das Konfigurationsmanagement festlegen und zwar unter Schnittstellen > IFC.

IFC-Export

Konstruktion > Speichern/Drucken... > S.unter > 3D Formate (Step, ...)

Mit dieser Funktion exportieren Sie HiCAD-Konstruktionen in das IFC-Format oder als gepackte IFC-Datei in das Format IFCZIP. Wählen Sie dazu den gewünschten Dateityp.

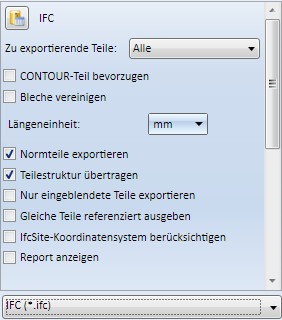

Rechts im Fenster des Exportdialoges stehen folgende Optionen zur Verfügung:

• Zu exportierende Teile
  Wählen Sie hier aus, ob Alle Teile (gesamte Konstruktion) oder nur eine Auswahlliste (markierte Teile) gespeichert werden soll.
• CONTOUR-Teil bevorzugen
  Wenn Sie diese Checkbox aktivieren , wird beim Export geprüft, ob eine CONTOUR-Darstellung vorhanden ist, und diese dann exportiert. Ist keine vorhanden, wird die EXACT/SIMPLE-Darstellung exporitiert, die ebenfalls ausgeschrieben wird, wenn der Haken nicht gesetzt ist.
• Bleche vereinigen
  Setzen Sie hier einen Haken, wenn beim Export alle Unterteile (auch Laschen und Biegezonen) eines Blechs mit dem übergeordnetem Kantblech zu einem Teil zusammengefasst werden sollen.
• Längeneinheit
  Mit dieser Option können Sie bestimmen, ob die Längenangaben in der IFC-Datein in Millimeter (mm), Meter (m) oder Zoll (inch) ausgegeben werden sollen.
• Normteile exportieren
  Hiermit kann festgelegt werden, ob Normteile (Schrauben, Wälzlager, Federn ...) beim IFC-Export mit ausgegeben werden sollen.
• Teilestruktur übertragen
  Ist diese Option aktiv, wird die Teilestruktur mit ihrer tatsächlichen Hierarchie übertragen. Ist sie inaktiv, liegen alle Teile - analog einer Stückliste - in der gleichen Ebene.
• Nur eingeblendete Teile exportieren
  Mit Aktivieren dieser Checkbox können Sie ausschließlich die aktuell eingeblendeten Teile beim Export berücksichtigen, anstatt einen IFC-Export aller Teile der Konstruktion vorzunehmen.
• Gleiche Teile referenziert ausgeben
  Beim Export von Konstruktionen mit vielen gleichen Teilen lohnt es sich, diese Option anzuwählen. Gleiche Teile werden daraufhin als Referenzierung zusammengefasst , was die Datenmenge verringert und die Performance steigert.
• IfcSite-Koordinatensystem berücksichtigen
  Ist die Checkbox aktiv, dann wird das Modell in das im Feature der IfcSite-Baugruppe (oberste BG) gespeicherten Einbaukoordinatensystem mit dem Namen IfcSite - sofern vorhanden - transformiert.

• Report anzeigen
  Ist diese Checkbox aktiv, dann wird - wie beim Import - ein Report angezeigt, ,mit ggf. aufgetretenen Fehlern, Warnungen und weiteren Informationen. Durch einen Klick auf die Schaltfläche Reportausgabe lässt sich das Protokoll als CSV-Datei speichern.

Die Defaulteinstellungen, welche Exportoptionen beim Aufruf des Dialogs aktiviert bzw. ausgenommen sein sollen, können Sie im ISD Konfigurationseditor unter Schnittstellen > IFC vornehmen. Außerdem kann dort für Import und Export ein Attribut-Mapping definiert werden.

Hinweise:

• Beim Einfügen von 3D-CAD-Formaten (STEP, Iges, ...) in HiCAD werden diese automatisch in einer neu dafür angelegten Konstruktion geöffnet.
• Wenn in einer IFC-Datei Normprofile enthalten sind, werden diese beim Import nur dann zu entsprechenden Normteilen in HiCAD, wenn die Bezeichnung der Profile in der IFC-Datei der Bezeichnung in Hicad entspricht. Mit dem Katalogeditor (CATEditor) kann in der Mappingtabelle unter Kataloge > Werksnormen > IFC Schnittstellen > IFC Mapping ISD geregelt werden, wie Normteile von IFC zu HiCAD übertragen werden.
• Die IFC-Formatversion (IFC2x3 oder IFC4) können Sie im ISD Konfigurationseditor unter Schnittstellen > IFC >Schnittstellen-Version einstellen.
• HiCAD unterstützt das Coordination View 2.0 Subschema. Weitere Informationen finden Sie auf der Website von buildingSMART International.
• Spezielle IfcProduct-basierende Objekte (z.B. elektrische Komponenten) werden nicht gesondert interpretiert. D.h. es werden nur verbundene Geometrien verarbeitet (inkl. Eigenschaften wie Materialien/Farben/PropertySets etc und Parametrisierungen z.B. bei Profilen).
