Thema: HiCAD Schnittstellen

Allgemeines zu Schnittstellen

In HiCAD müssen Sie auf bereits vorhandenes Know-how nicht verzichten. Sie können Ihren vorhandenen Datenbestand ohne Datenverluste weiterverwenden und Ihre Daten mit anderen Unternehmen austauschen. Dafür sorgen Schnittstellen der gängigsten Standardformate - von DXF über IGES bis hin zu STEP - sowie native Formate wie ME10, AutoCAD, CATIA, Pro/E, Parasolid oder ACIS.

Hinweise:

• Einzelne Schnittstellen sind als einzelne HiCAD-Module lizenzierbar bzw. Bestandteil einer Branchen-Suite.
• Über Konstruktion > Sonstiges > Extras > Einstellungen, temporär > ICN-Anzeige speichern - ein/aus lässt sich festlegen, ob HiCAD ICN-Attribute - wie z.B. der HELiOS-Bauteilname, sofern Sie mit HELiOS-Datenbank arbeiten - beim Speichern mit in die Datei geschrieben werden sollen.
• Durch Verwendung entsprechender Makros können Sie die Konvertierung von Dateien beschleunigen. Dazu benötigen Sie das Modul Design Automation.

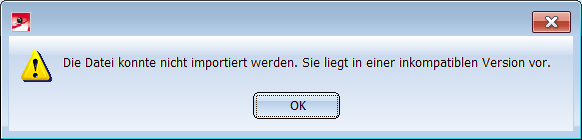

• Beim Import von Fremddaten in 3D-Formate, die intern über die CADfix-Schnittstelle konvertiert werden (DXF,DWG, SolidWorks, Inventor etc.), kann es zu der Situation kommen, dass die zu importierende Datei in einer Version vorliegt, die CADfix noch nicht verarbeiten kann. In diesem Fall bricht HiCAD die Konvertierung ab und zeigt eine entsprechende Meldung an:

Tipp:

Eine Übersicht der verfügbaren Schnittstellen sowie eine Liste der beim Import über native Schnittstellen unterstützten Datenformate (Versionen) finden Sie im ISD-Wiki unter Product know-how > FAQ > HiCAD FAQ.

2D-Schnittstellen • 3D-Schnittstellen • Stahlbau-/Blechschnittstellen • Weitere Schnittstellen
