Thema: HiCAD Verwaltung + BIM

Beispiel 1: Ausarbeitung der Baugruppen und Zeichnungsableitung in der Ausgangskonstruktion

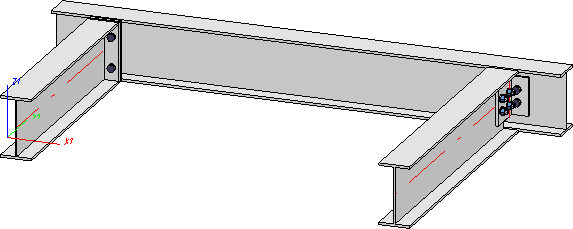

In diesem Beispiel betrachten wir den Fall, dass die Ausarbeitung der Baugruppen und die Zeichnungsableitung in der Ausgangskonstruktion erfolgen.

Anhand des abgebildeten Beispiels soll die Vorgehensweise bei der automatischen Verwaltung von Werkstatt-/Einzelteilzeichnungen einschließlich Freigabe- und Änderungsfunktionalität erklärt werden.

Dazu verwenden wir die ISD-seitigen Voreinstellungen für Verwaltung + BIM. Darüber hinaus verwenden wir hier ein neues Projekt und eine neue Konstruktion.

Das Beispiel ist in folgende Schritte unterteilt:

• Schritt 1: Projekt und Konstruktion anlegen
• Schritt 2: Positionierung und Speichern des Modells
• Schritt 3: Automatische Zeichnungsableitung
• Schritt 4: Montagezeichnung erstellen
• Schritt 5: Zeichnungen ergänzen / aktualisieren
• Schritt 6: Zeichnungen freigeben
• Schritt 7: Freigegebene Zeichnung ändern
• Schritt 8: Stücklisten
