Thema: HiCAD Verwaltung + BIM

Beispiel 1 - Schritt 4: Montagezeichnung erstellen

Nachdem die Baugruppen- und Einzelteilzeichnungen erstellt sind, soll nun eine Montagezeichnung erzeugt werden..

1. Aktivieren Sie die Funktion Verwaltung + BIM > Montagezeichnung .

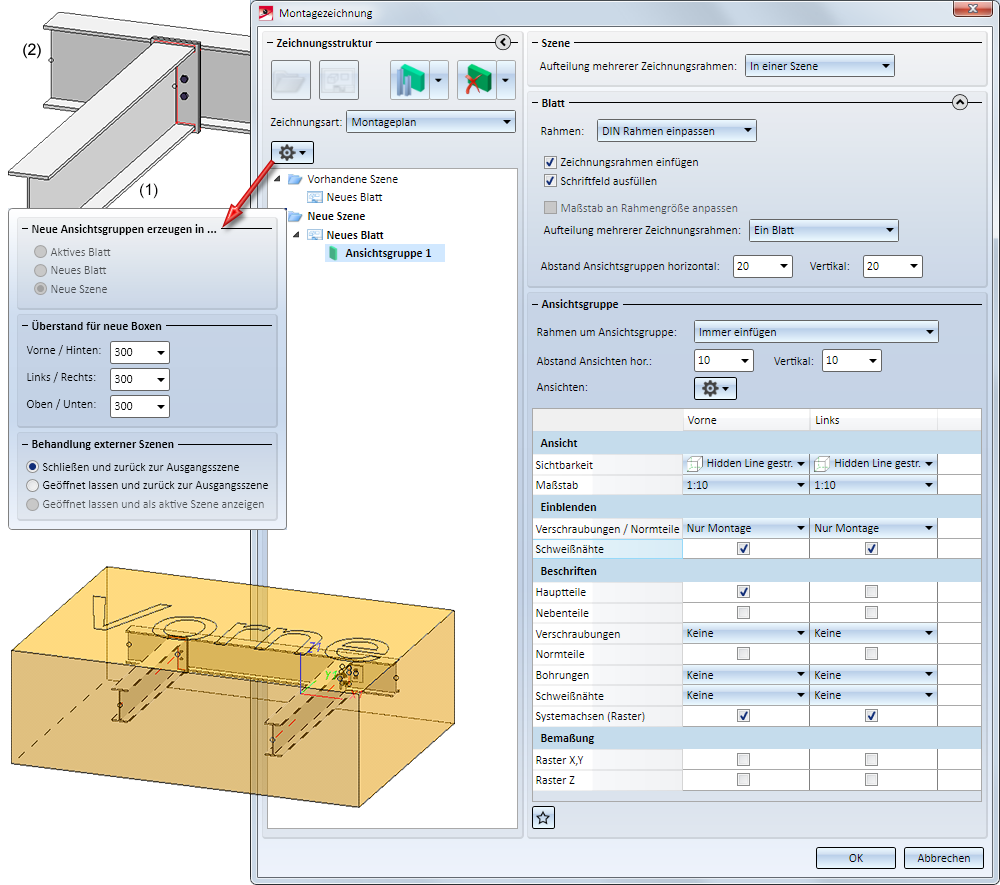

2. Das Dialogfenster Montagezeichnung wird angezeigt. Ggf. muss hier der Überstand für neue Boxen geändert werden.
3. Zur Bestimmung der Ansichtsgruppe verwenden wir die Funktion Neue Ansichtsgruppe durch Wahl zweier Profile



und identifizieren die Profile (1) und (2).

4. Dann wählen wir die abgebildeten Einstellungen und verlassen das Dialogfenster mit OK.

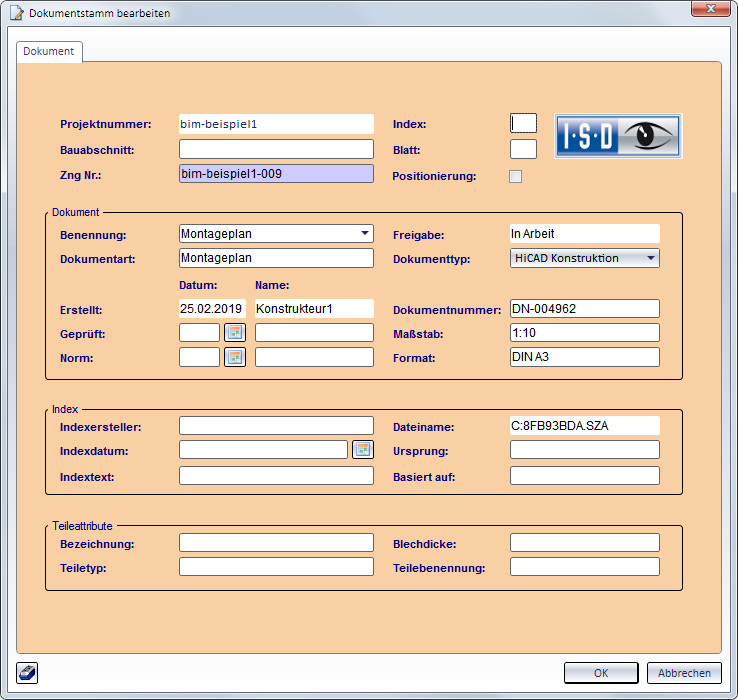

5. HiCAD generiert die Montagezeichnung in eine neue Szene und fordert dann die Eingabe des Dokumentstammes an.

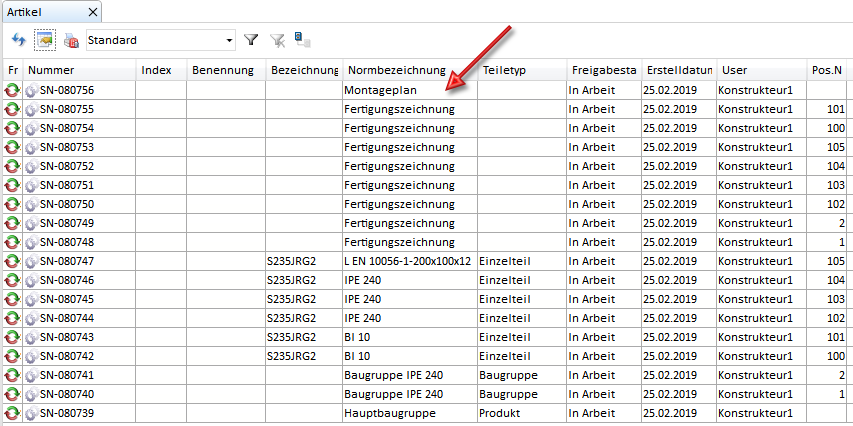

Nun wird auch die Montagezeichnung in HELiOS verwaltet.

weiter zu Schritt 5: Zeichnung ergänzen / aktualisieren

zurück zu Schritt 3: Automatisches Erzeugen der Fertigungszeichnungen
