Thema: HiCAD 3D

Gewindefreistich

3D-Standard > Normbearbeitung > Gew... > Gewindefreistich

Mit dieser Funktion erzeugen Sie Gewindefreistiche.

1. Aktivieren Sie die Funktion Gewindefreistich
2. Das Dialogfenster Einstellungen wird angezeigt (Ausnahme: In den Einstellungen ist die Option Fenster nicht mehr einblenden aktiv.). Nehmen Sie die gewünschten Einstellungen vor und verlassen Sie das Fenster mit OK.
3. Das Katalogsystem für Gewindefreistiche wird geöffnet.

• Wählen Sie die gewünschte Tabelle, indem Sie auf das entsprechende Symbol oder den Listeneintrag klicken, z.B. DIN 76 A.
• Im rechten Fenster wird eine Liste der Kenngrößen angezeigt, in denen der Gewindefreistich zur Verfügung steht. Wählen Sie die gewünschte Größe aus oder drücken Sie die rechte Maustaste, um den Wellen-/Bohrungsdurchmesser in der Konstruktion abzugreifen. In diesem Fall ermittelt HiCAD automatisch die passende Größe des Gewindefreistichs und markiert diese in der Liste.

4. Identifizieren Sie eine Gewindefacette des aktiven Körpers.
5. Bestimmen Sie die Einbauposition. Mit der rechten Maustaste können Sie ein Kontextmenü aktivieren, mit dessen Funktionen dieses Sie u.a. die Einbaurichtung oder den Bezugspunkt des Freistichs ändern.

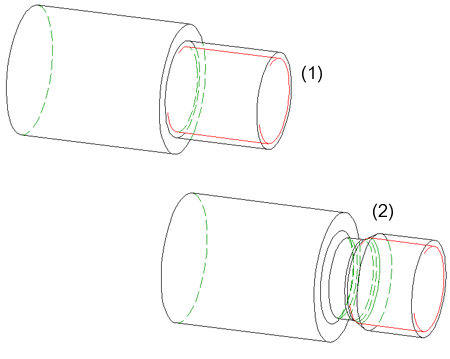

Links: Ausgangsteil mit Außengewinde, Rechts: Gewindefreistich, Einbauposition ist das Zentrum der Basisfläche des Gewindes
