Thema: HiCAD 3D

Bedienung des Katalogsystems

Der Einbau von Normteilen und den meisten Normbearbeitungen erfolgt in HiCAD über ein fotoähnliches Katalogsystem. Die Bedienung dieses Katalogsystems ist im Wesentlichen für alle Normteile und Normbearbeitungen identisch und wird hier für Schrauben erklärt.

• Katalog und Normreihe auswählen
• Suchfunktion und Filter
• Abgreifen von Durchmessern in der Konstruktion

Katalog und Normreihe auswählen

Das beim Aufruf einer Normteil- oder Normbearbeitungsfunktion angezeigte Auswahlfenster enthält Informationen über den Katalog des gewählten Normteiltyps, beispielsweise den Katalog "Schrauben" der seinerseits ein Unterkatalog des Kataloges "Verbindungsmittel" ist.

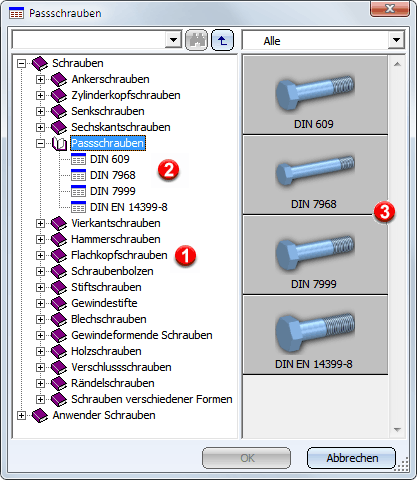

Im linken Bereich des Auswahlfensters wird die Katalogstruktur angezeigt. Ein Katalog kann in weitere Kataloge unterteilt sein und enthält auf der untersten Ebene die verfügbaren Normreihen. Beispielsweise enthält der Katalog SCHRAUBEN den Unterkatalog ZYLINDERKOPFSCHRAUBEN und dieser die entsprechenden Normreihen DIN6912, DIN7984 etc. Jeder Katalog (1) wird durch ein Buchsymbol gekennzeichnet, die Normreihen (2) durch . Zu jedem Katalog wird rechts im Fenster eine grafische Vorschau (3) angezeigt.

Die Navigation durch die Katalogstruktur und die Auswahl eines Eintrages erfolgt nach den Windows-üblichen Regeln. Darüber hinaus stehen folgende Möglichkeiten zur Verfügung:

• Sie verwenden das Symbol oben im Fenster, um in der Struktur eine Ebene höher zu springen.
• Sie klicken auf das Vorschau-Symbol, um einen Katalog auszuwählen.

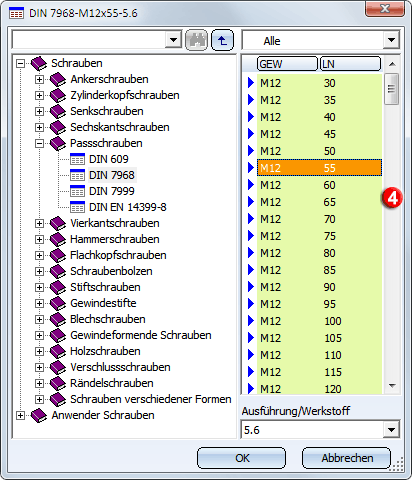

Die gewünschte Normreihe wählen Sie analog, indem Sie auf das zugehörige Symbol oder das Grafiksymbol klicken. Anschließend wird rechts im Fenster eine Liste (4) der Kenngrößen - z.B. GEW (Gewindedurchmesser) und LN (Schraubenlänge) - angezeigt, in denen das Normteil zur Verfügung steht.

Schrauben, die mit diesem Pfeil markiert sind, gehören zur Hauptreihe, d.h. sie haben beim Einbau erste Priorität. Schrauben mit diesem Pfeil gehören der Nebenreihe an und haben zweite Priorität.

Hinweise:

• Die Kenngrößen, die Einbau-Priorität und die Materialauswahl werden mit dem Katalogeditor definiert. Bitte lesen Sie die Informationen in der Hilfe des Katalogeditors (CATEDITOR.EXE im HiCAD EXE-Verzeichnis).
• Ungültige oder ersetzte Normen werden im Auswahlfenster mit dem Symbol gekennzeichnet.
• Normteile, die im rechten Auswahlfenster farbig (gelbgrün) hinterlegt sind, sind über den Katalogeditor CATEDITOR.EXE mit HELiOS-Artikelstamm-Attributen verknüpft. Weitere Informationen dazu, finden Sie in der Hilfe des Katalogeditors.
• Wenn Normteile die zu Ihrem Produkt gehören, nicht zur Auswahl angezeigt werden, dann sollten Sie prüfen, ob diese möglicherweise mit dem Tool Catalogue Maker deaktiviert wurden. Dazu starten Sie das Tool CatalogueMaker.exe im HiCAD EXE-Verzeichnis. Ausführliche Informationen finden Sie in der Online-Hilfe des Katalogeditors CATEDITOR.EXE.

Suchfunktion und Filter

Suchen

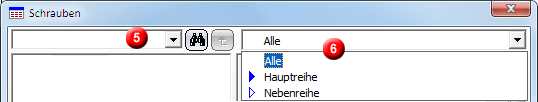

Die Suchfunktion (5) ermöglicht die Suche nach Katalogen und Tabellen (Normreihen) sowie nach Spalteninhalten der aktuellen Tabelle.

Suchen nach Katalogen oder Tabellen

Wenn Sie nach bestimmten Katalogen oder Tabellen suchen wollen (linke Spalte des Dialogfensters):

Tragen Sie den Suchbegriff in das Suchfeld ein.

Drücken Sie die EINGABE-Taste oder klicken Sie das Icon neben dem Suchfeld mit der linken Maustaste an.

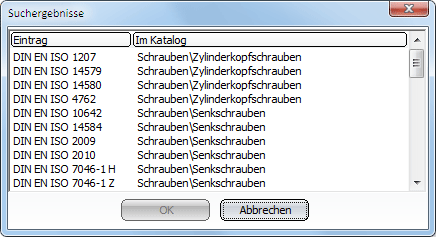

HiCAD sucht nach Katalogen und Tabellen, deren Name den angegebenen String enthält. Die gefundenen Kataloge und Tabelle werden Ihnen anschließend in einer Ergebnisliste angezeigt.

Mit einem Doppelklick auf den Eintrag in der Ergebnisliste können Sie den gewünschten Katalog/die Tabelle direkt öffnen.

Suchen nach Texten in der aktuellen Tabelle

Um die aktuelle Tabelle (rechte Spalte) einschließlich des Feldes Ausführung/Werkstoff nach bestimmten Inhalten zu durchsuchen:

1. Tragen Sie den Suchbegriff in das Suchfeld ein.
2. Sie können nun in der aktuellen Tabelle nach exakt dem angegebenen Suchbegriff suchen oder nach allen Spalteninhalten, die den angegebenen Begriff als Teilstring enthalten.

• Suche nach Spalteninhalten, die exakt den angegebenen Text enthalten
  Drücken Sie die STRG-Taste und klicken Sie mit der linken Maustaste auf das Icon .
• Suchen nach Inhalten, die den angegebenen Text als Teilstring enthalten
  Drücken Sie die -Taste (Shift) und klicken Sie mit der linken Maustaste auf das Icon .



Filter

Mit dem Filter (6) haben Sie die Möglichkeit, die zur Auswahl angezeigten Normteile einzuschränken. Über die Auswahlbox können Sie festlegen, ob nur Hauptreihen, nur Nebenreihen oder alle angezeigt werden sollen. Die gewählte Einstellung gilt pro Katalog und ist beim nächsten Aufruf des Kataloges (auch nach Neustart von HiCAD) die Voreinstellung.

Abgreifen von Durchmessern in der Konstruktion

HiCAD stellt die verschiedensten Normteile in den unterschiedlichsten Abmessungen zur Verfügung. Bei vielen Normteilen insbesondere bei Innen- und Außengewinden oder bei Wellen und Zubehör haben Sie die Möglichkeit, den Wellendurchmesser oder den Bohrungsdurchmesser in der Konstruktion anzugreifen und so gezielt zu den in Frage kommenden Abmessungen zu springen. Dies ist insbesondere in komplexen Konstruktionen sinnvoll, wenn der Durchmesser einer Welle gerade nicht bekannt ist.

Um den Durchmesser abzugreifen, klicken Sie im Fenster mit den Abmessungen einen Eintrag mit der rechten Maustaste an und wählen dann im Kontextmenü, ob Sie den Wellen- oder Bohrungsdurchmesser ermitteln wollen.

Anschließend identifizieren Sie in der Konstruktion die entsprechende Kante der Welle oder Bohrung. HiCAD springt dann im Fenster mit den Abmessungen auf den nächsten geeigneten Eintrag.
