Thema: HiCAD 3D

Explosionsansicht anlegen

Explosion > Neu/ändern > Explosion aktivieren

Mit der Funktion Explosionsdarstellung lässt sich die aktive Ansicht in eine Explosionsansicht umwandeln. Ist die aktive Ansicht bereits eine Explosionsansicht, dann wird der Modus Explosion aktiviert. In diesem Modus definieren Sie die gewünschten Verschiebungen und Drehungen.

Explosionsdarstellung definieren

Um zu einer Konstruktion oder Baugruppe einer Konstruktion eine Ansicht mit Explosionsdarstellung anzulegen, gehen Sie folgendermaßen vor.

1. Laden Sie die entsprechende Konstruktion.
2. Legen Sie eine neue Ansicht für die Explosionsdarstellung an, z.B. Explosion1
3. Aktivieren Sie diese Ansicht und rufen Sie die Funktion Explosion aktivieren auf .

Jetzt ist der Modus Explosion aktiv. Dies wird in der linken oberen Ecke des Zeichnungsbereiches durch das abgebildete Symbol gekennzeichnet.

Darüber hinaus automatisch das Andockfenster Explosion geöffnet und dort eine neue Explosionsdarstellung angelegt.

4. Nun können Sie die gewünschten Bewegungsarten definieren. Möglich sind:

• Verschiebungen,
• Drehungen und
• konzentrische Verschiebungen

Jede übernommene Transformation wird im Andockfenster Explosion protokolliert, z.B.

Über dieses Protokoll lassen sich Explosionsansichten nachträglich bearbeiten.

Hinweise:

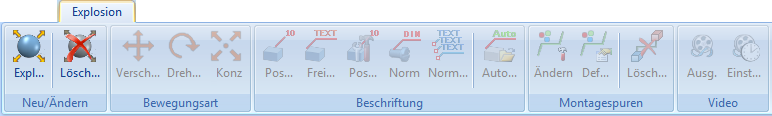

• Alle zulässigen Funktionen für Explosionsdarstellungen stehen zentral auf der Registerkarte Explosion zur Verfügung.









• Explosionsansichten werden im Ansichtenfenster des ICN durch das Symbol gekennzeichnet.
• Die Transformationen einer Explosionansicht werden automatisch nummeriert., z.B. Verschiebung_1, Verschiebung_2, Drehung_3, Konzentrik_4 etc..
• Zu einem Modell können mehrere Explosionsansichten erzeugt werden.

• Explosionsansichten lassen sich auch kopieren - inkl. aller Explosionsdaten, d.h. der Verschiebungen und Drehungen.
• Änderungen am Modell wirken sich auch auf bereits vorhandene Explosionsdarstellungen aus.
• Auch Schnitt- und Detailansichten sowie Ausbrüche können in Explosionsansichten umgewandelt werden.

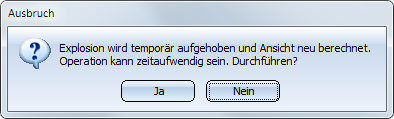

• In einer Explosionsansicht können auch Ausbrüche erzeugt und editiert werden. Dazu wird die Explosion temporär aufgehoben. In diesem Fall wird eine entsprechende Meldung angezeigt, mit der Möglichkeit, den Vorgang auch abzubrechen:

• Sobald Teile geändert werden, die zu einer Explosionsansicht gehören, wird die Explosionsansicht als ungültig gekennzeichnet. Dies wird - analog zu Schnitt- und Detailansichten - durch ein rotes Kreuz vor der Ansicht gekennzeichnet. Um die Explosion zu aktualisieren, wählen Sie die Funktion Ansichten > Bearbeiten > Akt... .

Explosionsansicht löschen

Explosion > Neu/ändern > Explosion löschen

Mit dieser Funktion löschen Sie eine Explosionsansicht. Das heißt, alle für die Explosion definierten Transformationen werden gelöscht und die Ansicht wird wieder in eine "normale" Ansicht umgewandelt.

In der Explosionsansicht erzeugte Ausbrüche bleiben jedoch erhalten.

Alternativ finden Sie diese Funktion auch im Kontextmenü für Ansichten unter Darstellung > Sonstiges.
