Explosion: Drehung

Explosion > Bewegungsart > Dreh...

Ist der Modus Explosion aktiv, dann können Sie mit dieser Funktion Drehungen für die Explosionsdarstellung festlegen.

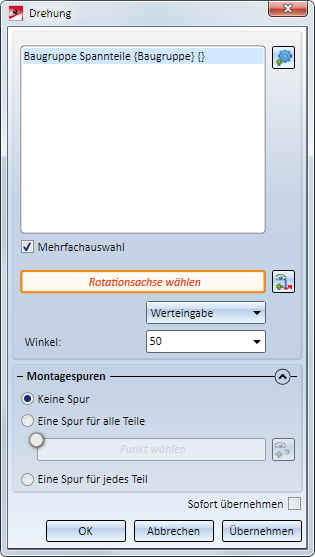

Dazu wird das Dialogfenster Drehung angezeigt:

1. Bestimmen Sie das zu drehende Bauteil (oder die Baugruppe). Klicken Sie dazu auf das Symbol und identifizieren Sie das gewünschte Bauteil im ICN oder in der Konstruktion. Das Teil wird farbig markiert. Ist die Checkbox Mehrfachauswahl aktiv, dann lassen sich auch mehrere Teile in einem Schritt verschieben. Die gewählten Teile werden im Fenster aufgelistet.

Solange die Teileauswahl aktiv, lässt sich durch einen Klick mit der rechten Maustaste in die Zeichenfläche das abgebildete Kontextmenü aufrufen.

Mit der Funktion Teile im Rechteck haben Sie dann auch die Möglichkeit, alle innerhalb eines Rechtecks liegenden Teile auszuwählen-

Wenn Sie in der Teileliste des Dialogfensters mit der rechten Maustaste auf einen Eintrag klicken, dann haben Sie die Möglichkeit diesen zu löschen. Dabei ist auch die Mehrfachauswahl möglich.

.

Beim Aufruf der Funktion wird in der Teileauswahlliste zunächst das aktive Teil angezeigt.

2. Legen Sie die Einstellungen für die Drehung fest.

Die Bestimmung des Rotationswinkels kann durch Auswahl eines Punktes, durch eine Werteingabe oder durch Auswahl zweier Punkte bestimmt werden. Wählen Sie daher - falls erforderlich - vor der Bestimmung der Rotationsachse die gewünschte Art der Winkelbestimmung. Ist das Feld Rotationsachse orange markiert, dann können Sie die Achse direkt bestimmen. Ist dies nicht der Fall, dann klicken Sie zunächst auf das Symbol . Die Rotationsachse lässt sich durch Auswahl zweier Punkte, durch Auswahl einer Kante oder durch Auswahl einer Fläche bestimmen. Im Fall einer Fläche wird die Rotationsachse durch deren Flächennormale bestimmt. Alternativ können Sie zur Bestimmung der Rotationsachse auch die Funktionen des Kontextmenüs verwenden, das Sie mit der rechten Maustaste aktivieren.

Der weitere Verlauf des Dialoges hängt davon ab, welche Art der Winkelbestimmung Sie gewählt haben:

• Punkt
  Hier wird der Winkel dynamisch mit dem Cursor bestimmt. Die zu drehenden Teile "hängen" nach der Bestimmung der Rotationsachse am Cursor und können durch Auswahl eines Punktes gedreht werden. Der Startpunkt der Rotation wird hier automatisch bestimmt und liegt im Mittelpunkt des Hüllquaders, d.h. des kleinsten Quaders, der die gewählten Teile vollständig umschließt. Endpunkt der Rotation ist der angegebene Punkt. Das Feld Winkel ist hier gesperrt.

Video - Drehung - Punkt

• Werteingabe
  Die gewählten Teile werden unter den angegebenen Winkel um die Rotationsachse gedreht.
• 2 Punkte
  Die beiden Punkte bestimmten den Start- und den Endpunkt der Rotation.

Video - Drehung - 2 Punkte

Während der Bestimmung der Rotationsachse wird eine Vorschau der Rotation angezeigt.

Bei der Bestimmung der Rotationsachse lässt sich mit der rechten Maustaste ein Kontextmenü mit weiteren Optionen aufrufen.

3. Im unteren Bereich des Dialogfensters können Sie für jede Transformation bestimmen, ob Montagespuren in die Konstruktion eingetragen werden sollen, die den Verlauf einer Transformation kennzeichnen. Möglich sind:

• keine Spur


• Eine Spur für alle Teile
  Für die bei einer Transformation gewählten Teile wird nur eine Montagespur erzeugt. Durch Aktivierung des Punkteingabefeldes und anschließende Bestimmung eines Punktes, lässt sich der Startpunkt der Montagespur bestimmen. Anderenfalls wird der Startpunkt automatisch in den Mittelpunkt des Hüllquaders gelegt, d.h. des kleinsten Quaders, der die gewählten Teile vollständig umschließt.


• Eine Spur für jedes Teil
  Zu jedem für eine Transformation gewählten Teil wird eine Montagespur erzeugt.

Je nach gewählter Option wird in der Konstruktion eine Vorschau der Montagespuren angezeigt. Zur Darstellung der Montagespuren werden die mit der Funktion Defaulteinstellungen für Montagespuren bzw. die Konfigurationsmanagement unter Zeichnung > Ansichten > Explosionsansicht festgelegten Parameter verwendet.

Ist diese Checkbox Sofort übernehmen aktiv, dann wird die Transformation sofort - wie in der Vorschau dargestellt - übernommen und in das Explosionsprotokoll eingetragen, d.h. Sie müssen nicht die Schaltfläche Übernehmen anklicken.

Ist die Checkbox nicht aktiv, dann verwenden Sie Schaltflächen. Mit OK wird die Transformation übernommen und das Dialogfenster wird beendet. Mit Übernehmen wird die aktuelle Transformation übernommen. Im Unterschied zu OK wird das Dialogfenster nicht geschlossen, so dass weitere Transformationen definiert werden können. Mit Abbrechen wird das Dialogfenster geschlossen. Noch nicht übernommene Transformationen gehen dabei verloren.

Jede übernommene Transformation wird im Andockfenster Explosion protokolliert, z.B.

Über dieses Protokoll lassen sich Explosionsansichten nachträglich bearbeiten.

Hinweise:

• Alternativ lässt sich die Funktion auch über das Andockfenster Explosion aufrufen.
• Bei der Auswahl der zu transformierenden Teile lässt sich auch das einem Teil übergeordnete Teil auswählen. Dazu klicken Sie das Teil mit der mit der linken Maustaste an und halten Sie diese gedrückt. Drücken Sie dann zusätzlich die rechte Maustaste. HiCAD sucht dann nach dem nächsten übergeordneten Teil und markiert dieses. Durch nochmaliges Drücken der rechten Maustaste setzen Sie die Suche bei Bedarf fort.
