Geländerkonfigurator - Geländer bearbeiten (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau >Treppen+Geländer > Geländer > Geländerkonfigurator

Um ein bereits vorhandenes Geländer zu bearbeiten, identifizieren Sie einfach eines der Geländerelemente und doppelklicken dann im Feature-Protokoll auf den Eintrag Geländer auf Trägern. Anschließend wird der Geländerkonfigurator gestartet.

Wenn Sie manuelle - auf Feature basierende - Änderungen an den Elementen eines Geländers vornehmen, beispielsweise Bohrungen/Ausnehmungen in Pfosten einbauen oder Vierkantprofile runden etc., dann wird bei Änderungen/Aktualisierungen des Geländers versucht, diese manuellen Änderungen zu erhalten, sofern eine sinnvolle Zuordnung nach wie vor möglich ist.

Beispiel

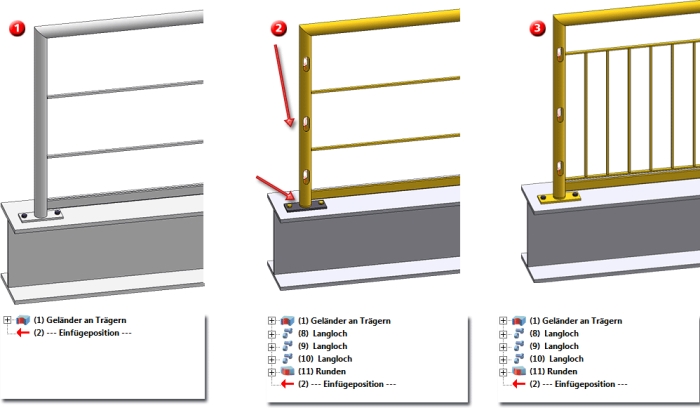

Die Abbildung zeigt den Ausschnitt eines mit dem Geländerkonfigurator erzeugtenGeländes (1). An diesme Geländer wurden manuelle Änderungen (2) vorgenommen. In den Pfosten wurden Bohrung eingefügt und das Pfostenende wurde gerundet. Anschließend wurde das Geländer mit dem Geländerkonfigurator bearbeitet, um eine andere Füllung (3) zu wählen. Dabei sind die manuellen Änderungen erhalten geblieben.

Werden nach der Generierung des Geländers die Profile, auf denen das Geländer verlegt wurde, verändert (verlängert, ausgetauscht etc.), so kann das Geländer aktualisiert werden, indem Sie mit der rechten Maustaste auf Protokolleintrag im Feature klicken und dann die Funktion Aktualisieren wählen. Das Geländer wird dann entsprechend angepasst. Das Gleiche gilt für Geländer entlang Kanten. Allerdings gelten hierbei die gleichen Konventionen wie bei der Auswahl der Kanten (die gleichen Kanten bilden weiterhin in der gleichen Reihenfolge einen fortlaufenden Pfad mit Schnittpunkten an den Knoten).

Um ein Geländer zu löschen, löschen Sie entweder das Feature Geländer auf Trägernoder Sie verwenden die Funktion Anschluss löschen (unter Stahlbau > Varianten).
