Einstellungen > Plugins > Metal Construction
Zum Erstellen individueller Verglasungskonstruktionen bietet es sich an, über den Metall Konstruktion Plugin mit dem Beispiel Polygon Facade zu arbeiten.
Geben Sie unter Grundparameter die Anzahl der Segmente und die Höhe an, und schon steht Ihnen ein Raster aneinandergesetzter Skizzen in der gewünschten Form zur Verfügung.
Wenn Sie einen Anfangswinkel wählen, wird die Fassade um diesen gedreht. Eine in den Katalog gespeicherte Fasssadenkonstruktion wird dann mit diesem Winkel abgelegt, um beim Laden in genau dieser Positionierung eingebaut werden zu können.

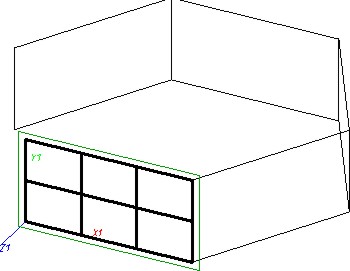

Beispiel eines Polygonfassaden-Rasters mit 5 Segmenten.
Unter Aktive Fläche wählen Sie die Skizze aus, die Sie bearbeiten möchten.
Darunter können Sie die Paramenter der Fußkanten, Winkel und ggf. eine Neigung der Fassadensektionen bestimmen bzw. ändern, ggf. auch mit einem Klick auf den entsprechenden Button Gleich setzen.
Darunter nehmen Sie dann die Belegung der Pfosten und Riegel vor. Sollte Ihnen eine individuellere Platzierung der Riegel vorschweben, deaktivieren Sie Gleiche Riegelverteilung für alle Flächen.
Unter Erweitert... können Sie weitere Optionen auf- / zuklappen:
Mit der Funktion Schnitt mit Ebene können Sie durch Definition von drei Ebenenpunkten einen Schnitt in der Fassade vornehmen (und mit Schnitt aufheben wieder rückgängig machen).
Mit Deaktivieren des Felds Pfosten senkrecht und Betätigung von Kontur schließen können Sie die Fassade zu einer Pyramide transformieren.
Im Feld Berechnungsoptionen können Sie das Verhalten der Maßparameter-Änderung eines Fassadensegments zur Gesamtfassade festlegen. Ist die Option Lokal aktiviert, verändert sich nur die Lage des aktiven Segments, während der Rest der Fasse fix bleibt, bei Global verschiebt sich der Rest der Fassade mit. Mit Anfang Fix oder Ende Fix legen Sie fest, ob sich die Fassade bei einer Parameteränderung sozusagen im oder gegen den Uhrzeigersinn erweitert.
Ist Bemaßung darstellen aktiviert, wird zur aktiven Fläche auch die Bemaßung angezeigt.
