Arbeiten mit dem 3D-Achsraster (Metallbau)

Die Besonderheit an der Funktionalität des 3D-Achsrasters ist, dass einer sozusagen "vorgezeichneten" Fassadenkontur aus aneinandergesetzten Skizzen mit nur wenigen Mausklicks die gewünschten Elemente der Verglasungskonstruktion zugewiesen werden können.

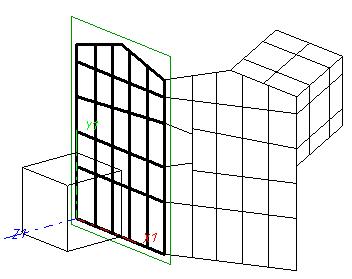

Beispiel für ein 3D-Achsraster

Die Skizzen, in die Sie Ihre Kontur zeichnen, müssen in der ICN -Teilestruktur unter Achsraster (Baugruppe) geschoben werden.

Um Pfosten und Riegel in die Zeichnung einzubauen, können Sie nach Aktivierung der entsprechenden Funktion im Metallbauraster-Menü  (z.B. Riegel über Logikal, oder Pfosten aus Konstruktion) die Geometrie-Elemente im Raster markieren, denen das gewünschte Teil zugewiesen werden soll.

Sie haben bei Pfosten und Riegeln drei Möglichkeiten, sie einzusetzen:

• Über Logikal: Einbau des Teils über die Logikal-Schnittstelle (Auswahl-Dialog öffnet sich)
• Aus Katalog (hierzu müssen im HiCAD-Katalog entsprechende Teile angelegt worden sein; jeweils ein Beispiel-Teil ist zur Veranschaulichung im Katalog zu finden)
• Aus Konstruktion (Markieren eines entsprechenden Elements in der geöffneten Konstruktion, um dessen Eigenschaften auf andere Geometrieelemente zu kopieren)

Wenn sie mit Shift und der linken Maustaste auf eine Linie klicken, werden alle Parallelen dazu gesucht und mit markiert. Mit Strg+LMT können Sie auch individuell mehrere Linie markieren. Diese werden dann mit dem zuvor ausgewählten Pfosten- oder Riegel-Modell belegt.

Hinweis: Unter Einstellungen > Plugins > Metal Construction können Sie außerdem ein erweitertes Plugin zum Arbeiten mit dem Metallbauraster nutzen, mit dem sich einige Vorgänge automatisiert abwickeln lassen.
