Metallbau > Raster > Baugruppe
Nach Aufruf der Funktion
Baugruppe im Metallbauraster-Menü folgt zunächst ein Dialog zur Definition der Teilattribute.
Im Anschluss an deren Eingabe bzw. Auswahl (Sachnummer, Bemerkung und Glasdicke werden frei gewählt, ggf. eine Profilserie ausgewählt) wird automatisch eine Baugruppenstruktur mit den entsprechenden Untergruppen einer Verglasungskonstruktion angelegt.
Ist das Häkchen mit LogiKal neben dem Auswahlfeld Profilserie nicht aktiviert, können Sie hier (etwa zum Arbeiten mit dem HiCAD-Katalog anstelle von LogiKal-Profilserien) eine freie Eingabe tätigen.
Um ein neues Achsraster zu erstellen, fügen Sie dann in der 3D-Teilestruktur des ICN unter der (Baugruppe) mit der entsprechenden, zuvor vergebenen Sachnummer Skizzen ein. Durch eine Kombination aneinandergesetzter Skizzenebenen, in die Sie mit dem Linienzug Ihr Raster zeichnen, können Sie somit die Kontur der 3D-Fassade für die Glasbaukonstruktion vorgeben.

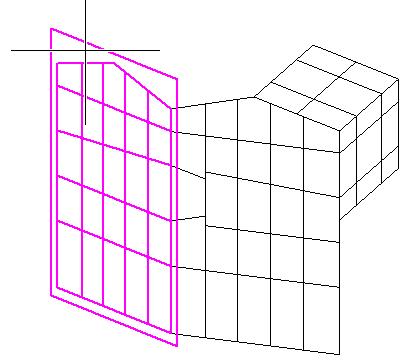

3D-Achsraster aus aneinandergesetzten Skizzenebenen
