Einstellungen > Plugins > Metal Construction
Beim Grundtyp Satteldach stehen im Metall Konstruktion Plugin folgende Optionen zur Verfügung:

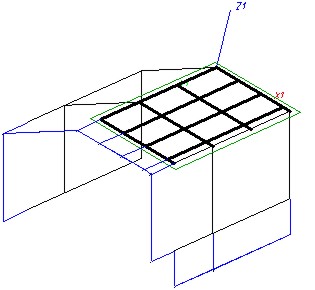

Unter Aktives Rasterteil wählen Sie die zur Bearbeitung aktive Fläche des Satteldachs aus.
Im Bereich Grundparameter können Sie die generellen Maßparameter wie die Dachhöhe, Länge und Breite der Fassade, so wie die Winkel der Dachschrägen (Dachwinkel links / Dachwinkel rechts) bestimmen. Unter Höhendifferenz können die Dachelemente in Längen-/Winkelverhältnis zueinander geändert werden.
Sollte die zu konstruierende Fassade nicht komplett senkrecht sein, können Sie das Häkchen im entsprechenden Feld zu einer der beiden Satteldach-Fassadenseiten (Senkrechte Fassade links / Senkrechte Fasse Rechts) deaktivieren und entsprechende Maßwerte auswählen.-
In der unteren Hälfte des Plugin-Navigators nehmen Sie dann die Belegung der Pfosten und Riegel und die Definition der Versatzmaße vor. Achten Sie darauf, welche Aktive Fläche ausgewählt ist.
Sollte Ihnen eine individuellere Platzierung der Pfosten vorschweben, deaktivieren Sie Gleiche Pfostenteilung für alle Flächen.
