Funktionen
Beschreibung
Durch das Aktivieren dieser Funktion wird die Abwicklung, nach Änderungen am Blechteil oder den Default-Einstellungen, aktualisiert.
PullDown-Menü Aktives Blech abgleichen
Durch das Aktivieren dieser Funktionen werden alle Abwicklung in der Zeichnung, nach Änderungen am Blechteil oder den Default-Einstellungen, aktualisiert.
Mit dieser Funktion legen Sie die Zuschnittparameter, der mit der Funktion Abwicklung erstellten Abwicklungen, fest. Klicken Sie im Dialogfenster die Kontrollkästchen der Parameter an, die im Zuschnitt eingeblendet werden sollen.

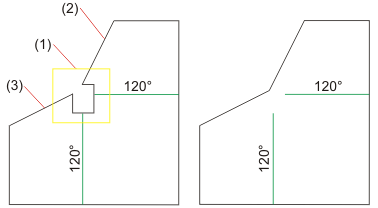

Das Vereinfachen einer Abwicklung mit Hilfe des Zoom-Fensters erreichen Sie mit dieser Funktion.
- Definieren Sie durch zwei diagonale Punkte ein Zoom-Fenster, welches die zu vereinfachende Ecke der Kontur einschließt.
Dieser Bereich wird Ihnen nun vergrößert angezeigt .
- Geben Sie jetzt die beiden Linienelemente an, die verlängert werden müssen.
Die Ecke wird vereinfacht. Sie können nun weitere Abwicklungen bearbeiten oder die Funktion mit der mittleren Maustaste beenden.
Beispiel

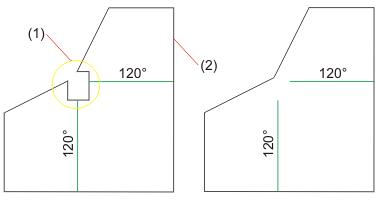

Ecken und Freistiche, die kleiner sind als der eingegebene Kreis, werden aus dem Zuschnitt gelöscht. Geben Sie den Radius für den Kreis an und identifizieren Sie dann den Zuschnitt (Abwicklung).
Um den Maßstab einer Abwicklung zu ändern, wählen Sie diese Funktion. Sie können jeder Abwicklung in der Zeichnung einen anderen Maßstab zuweisen.
- Identifizieren Sie zuerst die Abwicklung.
- Wählen Sie dann einen Maßstab aus.
- Identifizieren Sie nun einen Fixpunkt für die Abwicklung.
Diese Funktion bemaßt Ihre Abwicklung mit den Parametern der 2D-Bauteilbemaßung.
- Identifizieren Sie zuerst die Abwicklung
- Nun haben Sie die Möglichkeit die Parameter zu modifizieren. Sollen die Parameter nicht geändert werden, dann aktivieren Sie die rechte Maustaste.
Die Abwicklung wird nun bemaß. Mit den 2D-Maßlöschfunktionen entfernen Sie die Bemaßung wieder. Im 2D finden Sie diese Funktion unter 2D-Bemaßung > Bearbeiten > Extras > Bauteil.
Mit dieser Funktion können Sie die Verknüpfung zwischen Blechkonstruktion und 2D-Zuschnitt löschen. Wenn Sie danach eine neue Abwicklung einfügen, bleibt die vorherige erhalten und wird nicht aktualisiert.
Hinweise:
