Zuschnittparameter (3D-Blech)

Kantblech > Blechabwicklung > PullDown-Menü Aktives Blech > Parameter

Mit dieser Funktion legen Sie die Zuschnittparameter der mit der Funktion Abwicklung erstellten Abwicklungen fest. Klicken Sie im Dialogfenster die Kontrollkästchen der Parameter an, die im Zuschnitt eingeblendet werden sollen.

Wenn Sie die Winkel angeben wollen, können Sie zwischen Biegewinkel und Öffnungswinkel wählen. Für den positiven und negativen Winkel können Zusatztexte aktiviert werden.

Biegewinkel und Biegeradius können nur dann eingeblendet werden, wenn auch die Biegelinie aktiv ist.

Die Biegelinie kann anstatt einer durchgehenden Linie auch durch zwei kurze Linien am Anfang und Ende der Biegekante dargestellt werden. Länge, Abstand zur Außenkontur, Linientyp und Farbe sind in der ABWCOL.DAT einstellbar. Positive und negative Biegelinien können unabhängig voneinander konfiguriert werden.

Bei der Option Werkzeug wird bei Stanzwerkzeugen die Spalte WZNR aus dem Katalog bei der Abwicklung mit ausgegeben.

Aktivieren Sie das Kontrollkästchen Mit untergeordneten Teilen, wenn sie auch Teile die einer Lasche untergeordnet sind (z.B. Schweißmutter) darstellen möchten.

Bei Außenkontur bemaßen wird nur eine Möglichkeit der Bemaßung angewandt.

Nach dem Bestätigen der Angaben mit OK werden die gewählten Parameter auf neue und vorhandene Zuschnitte angewandt.

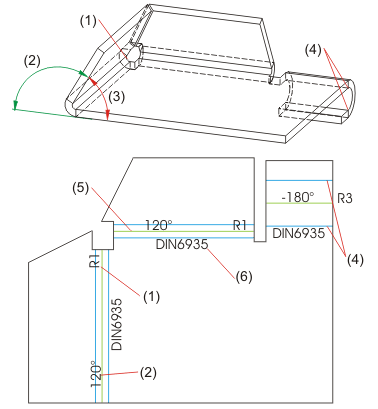

(1) Biegeradius
(2) Biegewinkel 120°
(3) Öffnungswinkel 60°
(4) Biegezone
(5) Biegelinie
(6) Zuschlagsverfahren

• Um das Zuschlagverfahren in der Abwicklung anzuzeigen, müssen Sie in der ABWPAR.DAT den folgenden Eintrag ändern:

Abwicklungsverfahren auf Schicht an 2D-Abwicklung ( -1: kein Eintrag, 0...999 -> Schichtnummer )

1

Ist kein Zuschlagverfahren definiert, wird NONE eingetragen.

• Um den Biegewinkel bei unterbrochenen Biegelinien an allen Teilstücken in der Abwicklung anzuzeigen, müssen Sie in der ABWPAR.DAT den folgenden Eintrag ändern:

Bezeichnung der Biegelinien an längste(0) oder alle(1) Kanten einer unterbrochenen Biegelinie

0

• Um den Biegewinkel unter, über oder auf der Biegelinie anzuzeigen, müssen Sie in der ABWPAR.DAT den folgenden Eintrag ändern:

Lage der Biegewinkelbeschriftung (1 = über der Biegelinie, 0 = zentriert auf der Biegelinie, -1 = unter der Biegelinie)

1
