Zeichnungsableitung - Zu erzeugende Ansichten/Ansichtsgruppen (3D-STB)

Konstruktion > Positionierung/Detaillierung > Zeichnungsableitung

Zu erzeugende Ansichten

Im Bereich Zeichnungsparameter des Dialogfensters für Zeichnungsableitungen haben Sie unter Ansichten für ...die Möglichkeit, für

Baugruppen,
Profile,
Bleche,
Kantbleche und
allgemeine 3D-Teile

festzulegen, welche Ansichten erzeugt werden sollen. Dazu wird das Dialogfenster Ansichten für... angezeigt.

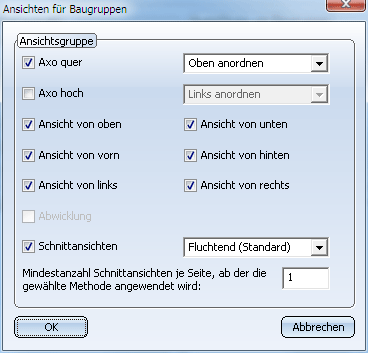

Dialogfenster: Ansichten für Baugruppen

Um einer Ansichtsgruppe Ansichten zuzuordnen, aktivieren Sie die entsprechenden Checkboxen.

Für axonometrische Ansichten kann außerdem in der nebenstehenden Listbox ausgewählt werden, wie diese angeordnet werden sollen (oben/unten bzw. links/rechts).
Schnittansichten lassen sich ebenfalls auf verschiedene Arten ausrichten:
fluchtend (Standard)
spaltenweise links oder rechts neben der Ansichtsgruppe oder
zeilenweise über oder unter der Ansichtsgruppe.

Die Gesamthöhe der Ansichtsgruppe verändert sich bei der spalten-/zeilenweisen Anordnung nicht.

Zusätzlich können Sie hier angeben, ab welcher Anzahl von Schnittansichten die gewählte Ausrichtung verwendet werden soll.

Folgende Ansichten sind bei den verschiedenen Teiletypen zulässig:

Teiletyp	Axo	Schnittansicht	Abwicklung	Standardansichten
Baugruppen	quer oder hoch	ja	-	alle
Profile	quer oder hoch	-	-	alle
Bleche	quer oder hoch	-	-	alle
Kantbleche	quer oder hoch	-	ja	oben, unten, links, rechts
Allgemeine Teile	quer oder hoch	-	-	alle

Zu erzeugende Ansichtsgruppen

Die Einzelteil-Ansichten werden in der Zeichnung in Ansichtsgruppen verwaltet. Wie diese Ansichtsgruppen gebildet werden, legen Sie über die nachfolgend aufgeführten Checkboxen fest.

Hauptteile als Baugruppe	Für Baugruppenhauptteile und Hauptteile, die zu keiner Baugruppe gehören wird jeweils eine Ansichtsgruppe in die Werkstattzeichnung eingetragen. Dabei werden auch die einem Hauptteil zugeordneten Nebenteile wie Bleche, Verbindungen, Schrauben etc. in die Ansichtsgruppe übernommen.
Hauptteile einzeln	Ist diese Checkbox aktiv, dann wird für Hauptteile jeweils eine Ansichtsgruppe in die Zeichnung eingetragen. Nebenteile wie Bleche, Verbindungen, Schrauben etc. werden nur dann in die Zeichnung übernommen, wenn auch die Checkbox Nebenteile einzeln aktiv ist.
Nebenteile einzeln	Ist diese Checkbox aktiv, dann wird für Nebenteile jeweils eine Ansichtsgruppe in die Zeichnung eingetragen.

Welche Ansichten zu einer Ansichtsgruppe gehören, bestimmen Sie über die Schaltflächen im Bereich Zu erzeugende Ansichten für.

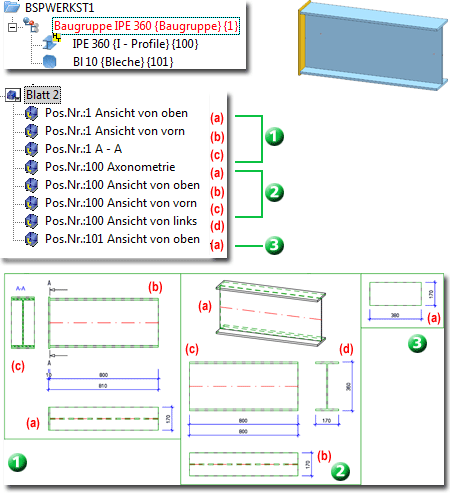

Beispiel einer Werkstattanzeichnung mit 3 Ansichtsgruppen

Hinweis:

Bei der Ansichtsgruppenerstellung jedes Teils und jeder Baugruppe wird die jeweils zugeordnete Verwendungsart ausgewertet.

Besitzt eine zeichnungsrelevante Baugruppe (d.h. Baugruppe mit einem Baugruppen-Hauptteil) eine Verwendungsart, so wird zur Ermittlung der Zeichnungskonfiguration die Verwendungsart des Baugruppenteils verwendet.
Besitzt eine zeichnungsrelevante Baugruppe (d.h. Baugruppe mit einem Baugruppen-Hauptteil) keine Verwendungsart, dann wird geprüft, ob das Baugruppenhauptteil eine Verwendungsart besitzt. Ist dies der Fall, wird die Zeichnungskonfiguration für die Baugruppenasnichten aus der Verwendungsart des Baugruppen-Hauptteils ermittelt.
Besitzt ein Teil einer zeichnungsrelevante Baugruppe eine eigene Verwendungsart, dann wird darüber die Zeichungskonfiguration für die Einzelteilansichten ermittelt.
Besitzt ein Teil einer Baugruppe (sowohl Baugruppen-Hauptteil als auch sonstiges Nebenteil) keine eigene Verwendungsart, so wird die DEFAULT-Konfiguration verwendet
